出典：建築物衛生管理技術者試験令和7年度(2025年)｜給水および排水の管理第122問
問題
給湯設備の加熱装置に関する次の記述のうち、最も不適当なものはどれか。
(1) ガス瞬間湯沸器には、給湯の他にセントラルヒーティング用の回路を内蔵したものがある。
(2) 給湯用貫流ボイラは、水管群により構成され耐圧性に優れている。
(3) 無圧式温水発生機は、缶体内を大気圧以下とし、熱媒水を蒸発させて内部の熱交換器で熱交換を行い、湯を供給する。
(4) 加熱コイル付き貯湯槽は、蒸気などの熱源が得られる場合に使用される。
(5) ガスマルチ式給湯機は、小型の瞬間湯沸器を複数台連結してユニット化したものである。

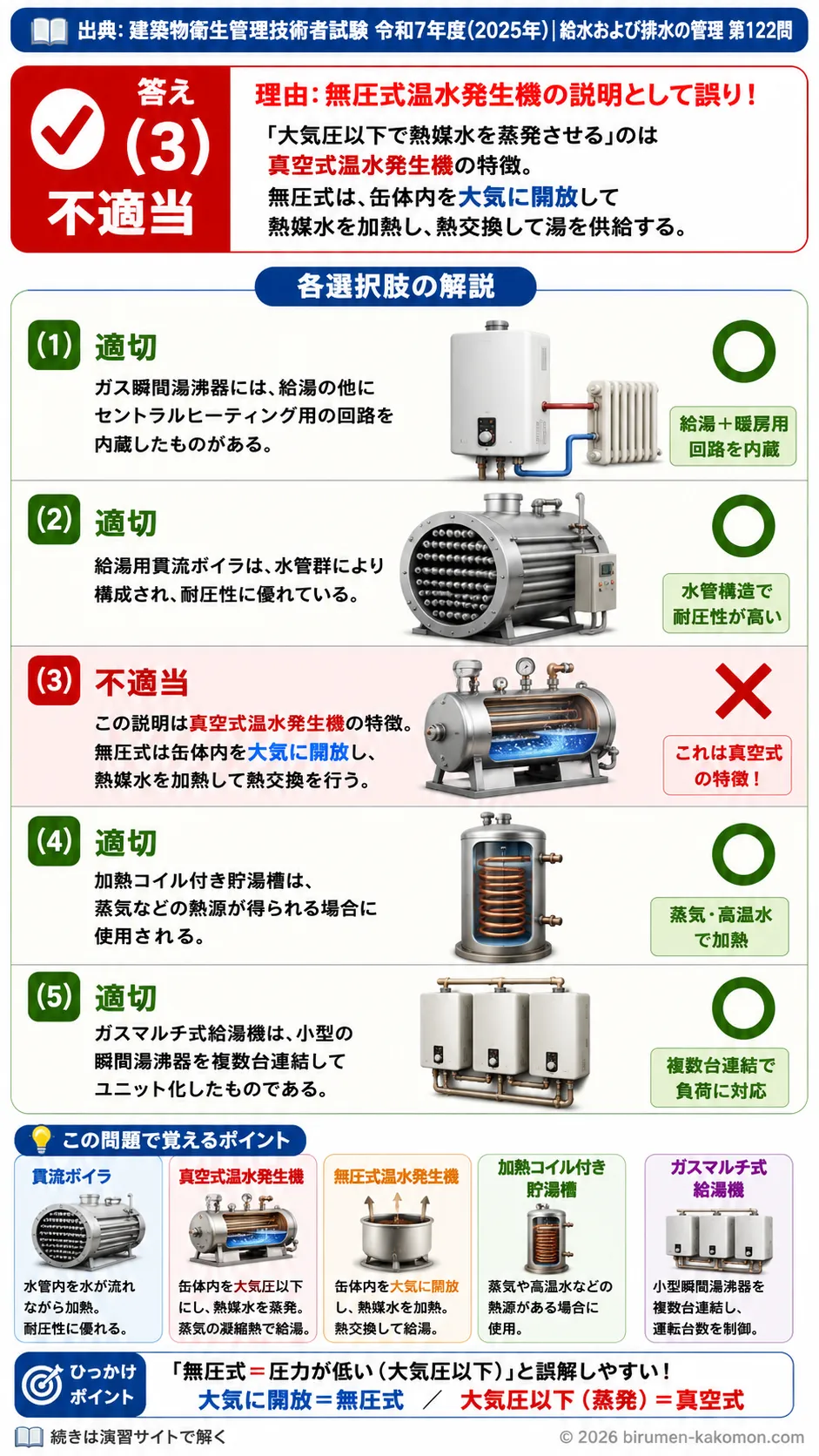

ビル管過去問｜給湯設備の加熱装置を解説
この問題は、給湯設備に用いられる加熱装置の種類と特徴を問う問題です。正しい選択肢は(3)です。無圧式温水発生機は、缶体内を大気圧以下にして熱媒水を蒸発させる装置ではありません。缶体内を大気圧以下にして熱媒水を低温で蒸発させ、その蒸気で熱交換するのは真空式温水発生機の特徴です。無圧式と真空式は名称が似ているため、試験では混同しやすい重要ポイントです。
(1) ガス瞬間湯沸器には、給湯の他にセントラルヒーティング用の回路を内蔵したものがある。
適切です。ガス瞬間湯沸器には、給湯だけを行うもののほか、暖房用の温水回路を備えたものがあります。住宅や小規模施設では、給湯と温水暖房を一体でまかなう機器が使われることがあります。セントラルヒーティング用の回路を内蔵することで、給湯用のお湯とは別に、暖房用の温水を循環させることができます。
(2) 給湯用貫流ボイラは、水管群により構成され耐圧性に優れている。
適切です。貫流ボイラは、水管内を水が流れながら加熱される構造です。多くの水管で構成されるため、伝熱面積を確保しやすく、比較的短時間で温水や蒸気を得ることができます。また、水管構造は圧力に対して強い特徴があり、耐圧性に優れています。
(3) 無圧式温水発生機は、缶体内を大気圧以下とし、熱媒水を蒸発させて内部の熱交換器で熱交換を行い、湯を供給する。
不適切です。この説明は無圧式温水発生機ではなく、真空式温水発生機の説明です。真空式温水発生機は、缶体内を大気圧以下の真空状態に近づけることで、熱媒水を比較的低温で蒸発させ、その蒸気が熱交換器で凝縮する際の熱を利用して給湯します。一方、無圧式温水発生機は、缶体内が大気に開放された構造で、圧力をかけずに熱媒水を加熱し、内部の熱交換器を通じて湯を供給するものです。したがって、「大気圧以下」「熱媒水を蒸発させる」という部分が無圧式の説明として誤りです。
(4) 加熱コイル付き貯湯槽は、蒸気などの熱源が得られる場合に使用される。
適切です。加熱コイル付き貯湯槽は、貯湯槽の内部に加熱コイルを設け、そこに蒸気や高温水などの熱源を通して、槽内の水を加熱する方式です。工場や病院、ホテルなどのように、蒸気設備やボイラ設備がある建物では、このような方式が採用されることがあります。直接火で水を加熱するのではなく、熱交換によって湯をつくる点が特徴です。
(5) ガスマルチ式給湯機は、小型の瞬間湯沸器を複数台連結してユニット化したものである。
適切です。ガスマルチ式給湯機は、複数台の小型ガス瞬間湯沸器を連結し、必要な給湯量に応じて運転台数を制御する方式です。使用湯量が少ないときは一部の機器だけを運転し、多いときは複数台を同時に運転できます。そのため、負荷変動に対応しやすく、省エネルギー性や保守性の面でも利点があります。
この問題で覚えるポイント
給湯設備の加熱装置では、貫流ボイラ、真空式温水発生機、無圧式温水発生機、加熱コイル付き貯湯槽、ガスマルチ式給湯機の特徴を区別することが重要です。貫流ボイラは水管内を水が流れながら加熱される構造で、耐圧性に優れています。真空式温水発生機は、缶体内を大気圧以下にして熱媒水を蒸発させ、その蒸気の凝縮熱で熱交換を行います。無圧式温水発生機は、缶体内を大気に開放した状態で熱媒水を加熱し、熱交換器を通じて給湯する方式です。加熱コイル付き貯湯槽は、蒸気や高温水などの熱源が得られる場合に使われます。ガスマルチ式給湯機は、小型の瞬間湯沸器を複数台組み合わせ、給湯負荷に応じて運転台数を調整する方式です。特に、真空式と無圧式の違いは正誤判断に直結します。
ひっかけポイント
この問題の最大のひっかけは、無圧式温水発生機と真空式温水発生機の混同です。「無圧式」という言葉から、圧力が低い、つまり大気圧以下であると考えてしまうと誤答しやすくなります。しかし、無圧式は大気に開放されているという意味であり、真空状態にするわけではありません。一方、真空式は缶体内を大気圧以下にして熱媒水を蒸発させる方式です。名称の印象だけで判断せず、「大気開放なら無圧式」「大気圧以下で蒸発なら真空式」と整理して覚えることが大切です。
