問題
排水通気設備に関する語句の組合せとして、最も不適当なものは次のうちどれか。
(1) 排水トラップの深さ－ディップからウェアまでの垂直距離
(2) 各個通気方式－トラップの自己サイホンの防止
(3) 太陽熱給湯装置の排水管－排水口開放による間接排水
(4) トラップの封水強度－排水管内に正圧、負圧が生じた時の封水保持能力
(5) 通気口の通気率－管内断面積に対する通気口の開口面積の割合

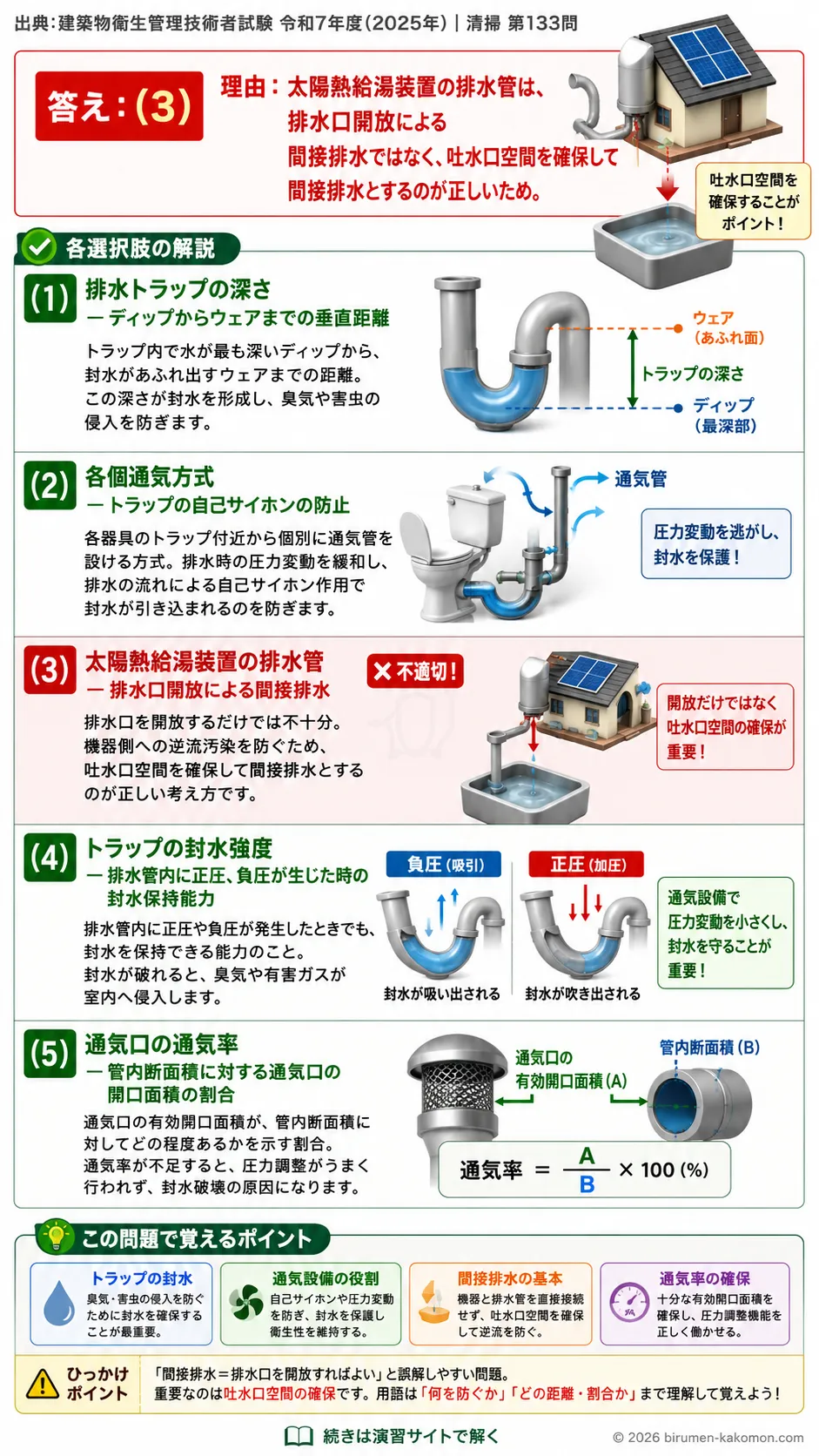

ビル管過去問｜排水通気設備を解説
この問題は、排水通気設備に関する基本用語と、その意味の正しい対応関係を問う問題です。排水・通気設備では、用語を単独で覚えるだけでなく、「その言葉が何を表しているのか」を正確に結び付けて理解しておくことが大切です。正しい選択肢を見抜くというより、誤った組合せを見つける問題なので、定義があいまいな語句から整理していくと解きやすくなります。なお、最も不適当なのは(3)です。太陽熱給湯装置の排水管は、一般に排水口空間を確保した間接排水とするのが原則であり、「排水口開放による間接排水」という表現は、語句の対応として不正確です。
(1) 排水トラップの深さ－ディップからウェアまでの垂直距離
適切です。その理由は、排水トラップの深さとは、トラップ内に保持される封水の深さを表すものであり、ディップからウェアまでの垂直距離で示されるためです。ディップはトラップ内の水封部の下がった部分、ウェアは越流する側の基準となる部分です。この高さの差によって封水の深さが決まり、臭気やガスの逆流を防ぐ性能に関わります。したがって、この組合せは正しいです。
(2) 各個通気方式－トラップの自己サイホンの防止
適切です。その理由は、各個通気方式は、各衛生器具のトラップごとに通気を確保する方式であり、トラップの封水が吸い出される自己サイホン作用を防止するために用いられるからです。排水時には管内圧力が変動しますが、通気が不十分だとトラップ内の封水が引っ張られて失われ、悪臭や有害ガスが室内に侵入しやすくなります。各個通気方式は、そのような圧力変動を緩和し、封水を安定して保持するための有効な方式です。
(3) 太陽熱給湯装置の排水管－排水口開放による間接排水
不適切です。その理由は、太陽熱給湯装置などの排水は、下水や排水系統からの逆流や汚染を防ぐため、直接排水管に接続せず、排水口空間を設けた間接排水とするのが基本だからです。ここで重要なのは「排水口開放」そのものではなく、「排水口空間を確保して間接排水とする」という点です。間接排水とは、排水管と受け側との間に空間を設けて衛生的に分離する方式です。この選択肢は、用語の対応として表現が不正確であり、正しい技術用語の組合せになっていません。したがって、最も不適当です。
(4) トラップの封水強度－排水管内に正圧、負圧が生じた時の封水保持能力
適切です。その理由は、トラップの封水強度とは、排水や通気の影響によって排水管内に正圧や負圧が生じた場合でも、トラップ内の封水をどれだけ保持できるかを示す性能だからです。排水設備では、急激な排水によって圧力変動が起こり、封水が押し出されたり吸い出されたりすることがあります。封水強度が十分であれば、そのような影響を受けてもトラップ機能が保たれ、臭気やガスの侵入防止に役立ちます。このため、この組合せは正しいです。
(5) 通気口の通気率－管内断面積に対する通気口の開口面積の割合
適切です。その理由は、通気率とは、通気口がどれだけ有効に空気の出入りを確保できるかを示す指標であり、一般に管内断面積に対する通気口の有効開口面積の割合として考えるためです。通気設備では、見かけ上の口径だけでなく、実際に空気が通る有効な開口面積が重要です。通気口の形状や防虫網などによって有効面積が小さくなることもあるため、通気率の考え方は設備計画上重要です。したがって、この組合せは適切です。
この問題で覚えるポイント
排水トラップの深さは、ディップからウェアまでの垂直距離です。
各個通気方式は、トラップの自己サイホン防止のために設けます。
トラップの封水強度は、正圧や負圧が生じても封水を保持できる能力を表します。
間接排水は、排水口空間を設けて排水系統と衛生的に分離する方式です。
用語問題では、意味が近い表現でも、正式な技術用語として正確かどうかを見極めることが重要です。
ひっかけポイント
間接排水は「開放して流す排水」と曖昧に覚えると誤りやすいです。ポイントは、排水口空間を設けて直接接続しないことです。
各個通気方式は、単に空気を通すための配管ではなく、トラップ封水を守るための方式であることを押さえる必要があります。
封水強度は、封水の深さそのものではなく、圧力変動に対する封水保持能力である点を混同しやすいです。
用語の定義問題では、内容がだいたい合っているように見えても、技術用語としての表現がずれていれば不適当になります。
