問題
代表的な空気調和方式と熱媒体による分類との組合せとして、最も不適当なものは次のうちどれか。 空気調和方式名称 熱媒体による分類
(1) 変風量単一ダクト方式－水・空気方式
(2) マルチゾーン空調方式－全空気方式
(3) 分散設置空気熱源ヒートポンプPAC方式－冷媒方式
(4) 分散設置水熱源ヒートポンプPAC方式－熱源水方式
(5) ダクト併用ファンコイルユニット方式－水・空気方式

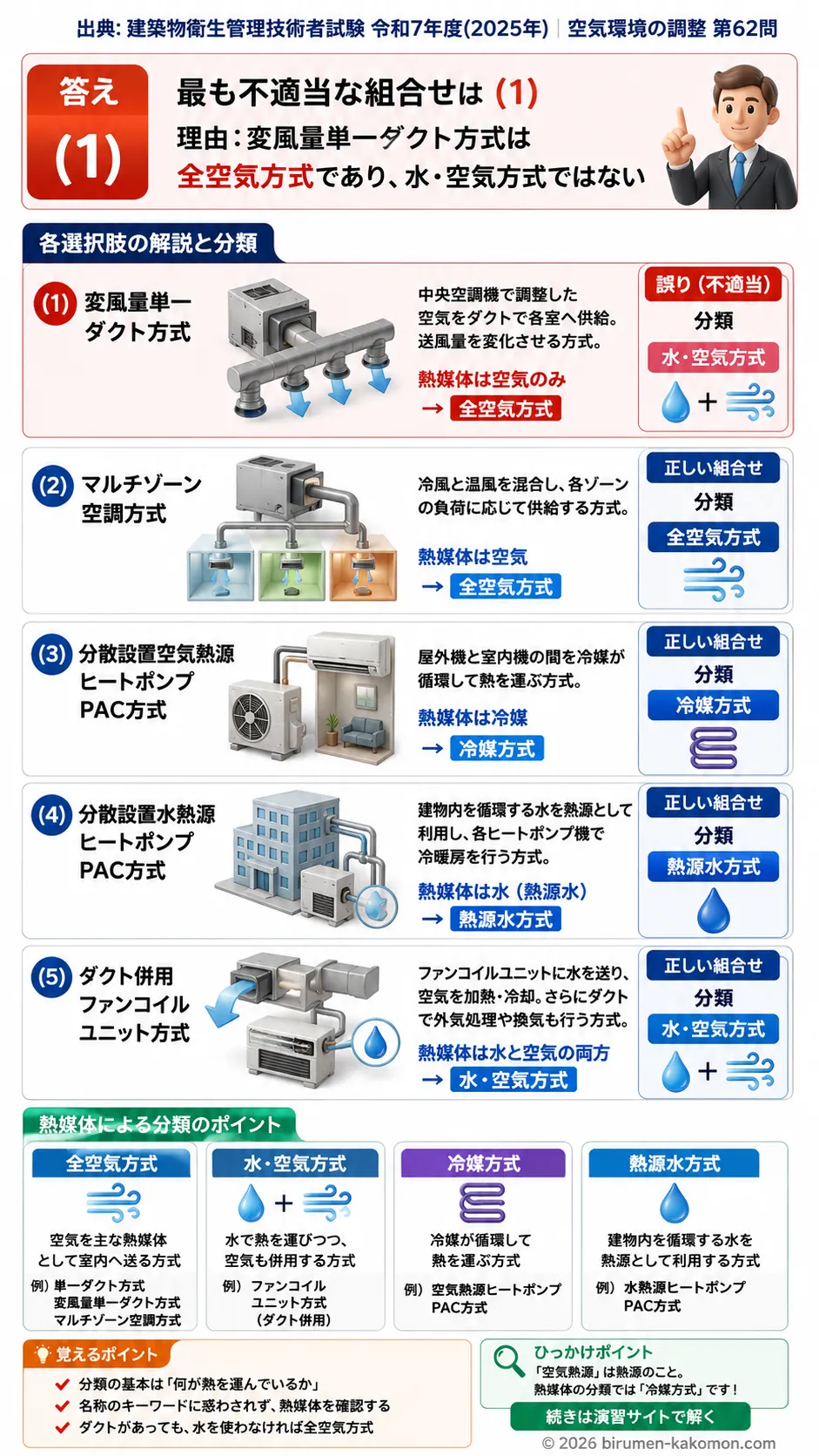

ビル管過去問｜空気調和方式（中央方式・個別方式）を解説
この問題は、代表的な空気調和方式を「何を熱媒体として室内に熱を運んでいるか」という観点で分類できるかを問う問題です。空気調和方式は、全空気方式、水・空気方式、冷媒方式、熱源水方式などに整理して覚えることが重要です。正しい選択肢を判断するには、それぞれの方式で実際に室内へ運ばれる熱が空気なのか、水なのか、冷媒なのかを押さえる必要があります。最も不適当なのは(1)です。変風量単一ダクト方式はダクトで空気を送って空調する方式なので、水・空気方式ではなく、全空気方式に分類されます。
(1) 変風量単一ダクト方式－水・空気方式
不適切です。変風量単一ダクト方式（VAV方式）は、空調機で処理した空気を単一のダクト系統で各室に送り、風量を変えることで室温を調整する方式です。室内側で熱を運ぶ主な媒体は空気であり、水を各室の末端機器まで送り込んで空気と併用する方式ではありません。そのため、分類としては水・空気方式ではなく、全空気方式です。名称に「ダクト」とあることからも、基本は空気を搬送して調整する方式だと理解すると判別しやすいです。
(2) マルチゾーン空調方式－全空気方式
適切です。マルチゾーン空調方式は、空調機内で異なる温度の空気を作り、それらを混合して各ゾーンへ適した空気を送る方式です。室内へ熱を運ぶのは空気そのものであり、水や冷媒を各室へ直接搬送して室内で熱交換する方式ではありません。したがって、熱媒体による分類では全空気方式に該当します。中央の空調機で空気を処理し、その空気を各ゾーンへ送るという点がポイントです。
(3) 分散設置空気熱源ヒートポンプPAC方式－冷媒方式
適切です。PACはパッケージ形空気調和機のことで、分散設置空気熱源ヒートポンプPAC方式は、各室や各区画に比較的小型の空調機を分散して設置し、外気を熱源としてヒートポンプ運転を行う方式です。この方式では機器内部で冷媒が循環し、冷媒の蒸発・凝縮によって冷暖房を行います。熱を運ぶ中心となる媒体は冷媒であるため、冷媒方式という分類で正しいです。ルームエアコンや業務用パッケージエアコンをイメージすると理解しやすいです。
(4) 分散設置水熱源ヒートポンプPAC方式－熱源水方式
適切です。分散設置水熱源ヒートポンプPAC方式は、各空調機が水を熱源としてヒートポンプ運転を行う方式です。空気熱源ではなく、水配管を通じて供給される熱源水から熱を受けたり放出したりして冷暖房を行います。そのため、熱媒体による分類では熱源水方式に該当します。ここでいう熱源水は、冷却塔やボイラー、地中熱などと組み合わせて使われることもあり、冷媒方式とは区別して覚える必要があります。
(5) ダクト併用ファンコイルユニット方式－水・空気方式
適切です。ダクト併用ファンコイルユニット方式は、ファンコイルユニットに温水や冷水を送り、室内で熱交換を行う一方、必要な換気や外気処理のためにダクトから空気も供給する方式です。つまり、水と空気の両方を利用して室内環境を調整するため、水・空気方式に分類されます。ファンコイルユニット方式単独でも水を使う末端方式ですが、さらにダクトが併用されていることで、水と空気を組み合わせた代表的な方式として理解できます。
この問題で覚えるポイント
空気調和方式は、何を使って室内へ熱を運ぶかで分類すると整理しやすいです。単一ダクト方式やマルチゾーン方式のようにダクトで空気を運ぶものは全空気方式です。ファンコイルユニットを用いて水で熱を運び、必要に応じて空気も併用するものは水・空気方式です。パッケージエアコンのように機器内部の冷媒で熱移動を行うものは冷媒方式です。水熱源ヒートポンプのように熱源として水を使うものは熱源水方式です。方式名の中に、ダクト、ファンコイル、ヒートポンプ、PACといったキーワードがあれば、熱媒体の見当をつけやすくなります。
ひっかけポイント
「単一ダクト方式」に“空気だけでなく冷温水も関係していそう”と感じて、水・空気方式と誤認しやすい点がひっかけです。しかし、単一ダクト方式はあくまで空気を主体に搬送する全空気方式です。また、PAC方式はヒートポンプや熱源水という言葉が出てくるため混乱しやすいですが、空気熱源PACは冷媒方式、水熱源PACは熱源水方式と切り分けて覚えると整理しやすいです。ファンコイルユニット方式は水を使うので、水・空気方式に入ることを確実に押さえておくと、他の選択肢との比較がしやすくなります。
