出典：建築物衛生管理技術者試験令和4年度(2022年)｜清掃第132問
問題
敷地内排水設備に関する次の記述のうち、最も不適当なものはどれか。
(1) 排水の直管が長い場合、排水ますは管内径の120倍を超えない範囲内に設置する。
(2) 合流式排水方式は、汚水、雑排水、雨水を同じ系統で排水する。
(3) 雨水ますの流入管と流出管との管底差は、20mm程度とする。
(4) 雨水浸透施設は、透水性舗装、浸透ます、浸透地下トレンチ等により構成される。
(5) 排水ますの大きさは、配管の埋設深度、接続する配管の管径及び本数等を考慮して決定する。

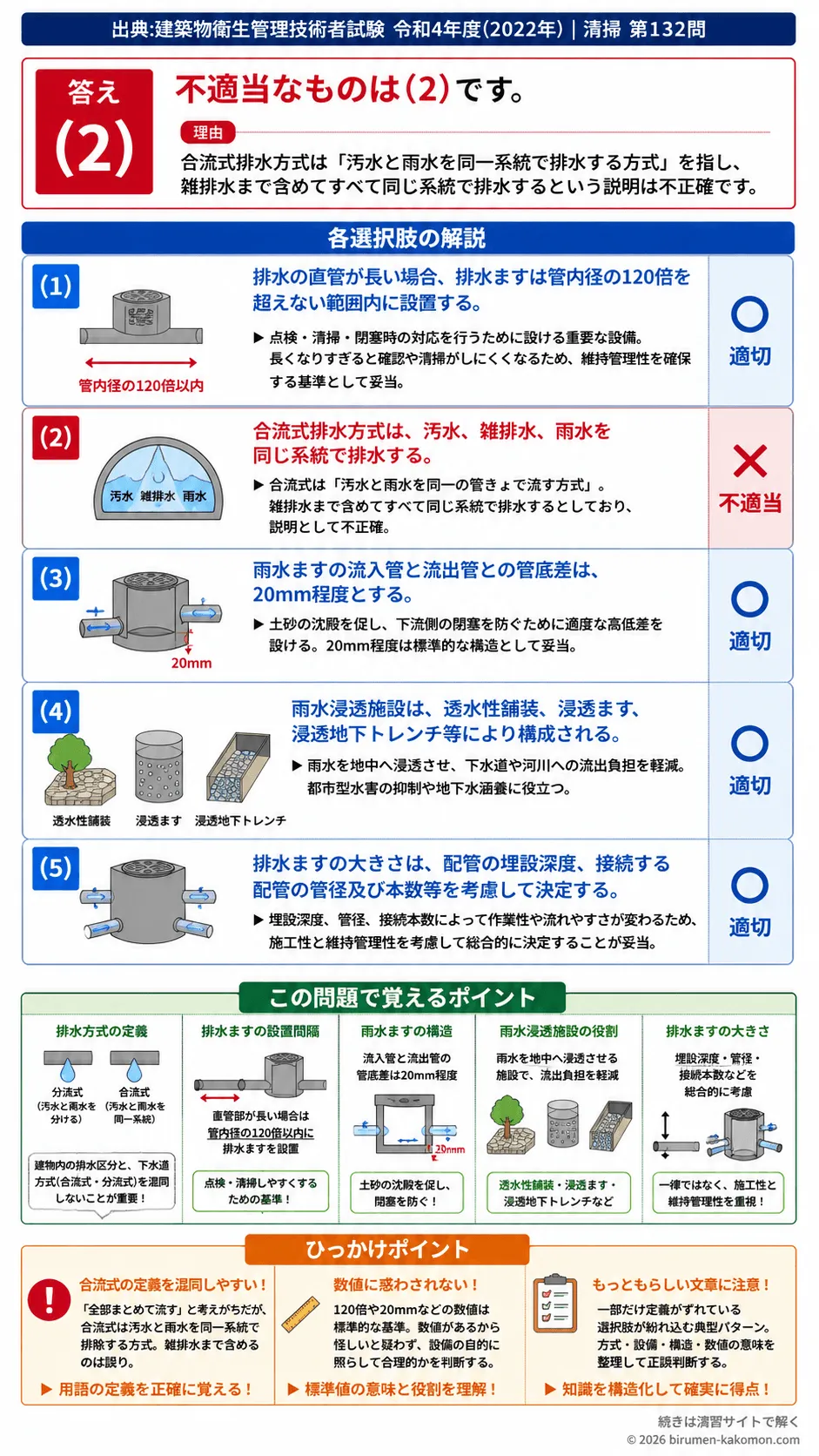

ビル管過去問｜敷地内排水設備 排水方式・排水ます・雨水浸透施設を解説
この問題は、敷地内排水設備に関する基本事項として、排水方式の種類、排水ますの設置条件、雨水ますの構造、雨水浸透施設の構成などを総合的に問う問題です。正解は(2)で、合流式排水方式の説明として不適当です。合流式は汚水と雨水を同一系統で排水する方式ですが、雑排水を別扱いにするかどうかを含め、建物内の排水区分の理解と公共下水道の方式の理解を混同しやすいため注意が必要です。他の選択肢は、排水ますの配置や構造、雨水浸透施設の基本知識として適切な内容です。
(1) 排水の直管が長い場合、排水ますは管内径の120倍を超えない範囲内に設置する。
適切です。排水ますは、排水管の点検、清掃、閉塞時の対応を行うために設ける重要な設備です。直線部分が長すぎると、途中で詰まりや汚れが生じても内部の確認や清掃がしにくくなります。そのため、一定間隔ごとに排水ますを設ける必要があります。直管が長い場合に排水ますを管内径の120倍以内に設置するという考え方は、維持管理性を確保するための基準として妥当です。試験では、排水設備は流すための設備であると同時に、点検しやすい設備でなければならないという視点を持つことが大切です。
(2) 合流式排水方式は、汚水、雑排水、雨水を同じ系統で排水する。
不適切です。合流式排水方式とは、一般に汚水と雨水を同一の管きょで流す方式をいいます。ここで大切なのは、排水方式の説明をするときに、建築物内部の排水区分と公共下水道の排除方式とを混同しないことです。建物内では、汚水、雑排水、雨水をどう系統分けするかが問題になりますが、合流式という用語は主として下水道方式の分類として使われ、汚水と雨水を同一系統で排除することを指します。この選択肢は、汚水、雑排水、雨水をすべて同じ系統で排水するとしており、説明として不正確です。試験では、「合流式」と「分流式」の定義を正確に押さえることが得点につながります。
(3) 雨水ますの流入管と流出管との管底差は、20mm程度とする。
適切です。雨水ますでは、雨水を円滑に流しつつ、土砂などが管内へ流れ込みにくいように流入側と流出側に適度な高低差を設けます。この管底差を設けることで、ます内に土砂がある程度沈殿しやすくなり、下流側の配管閉塞を防ぎやすくなります。20mm程度という数値は、雨水ますの基本的な構造として押さえておきたいポイントです。数値自体は細かく見えても、試験ではこのような標準的寸法がよく問われるため、構造上の意味とセットで覚えると記憶に残りやすくなります。
(4) 雨水浸透施設は、透水性舗装、浸透ます、浸透地下トレンチ等により構成される。
適切です。雨水浸透施設は、降った雨をできるだけその場で地中へ浸透させ、下水道や河川への流出負担を軽減するための施設です。代表的なものとして、路面から浸透を促す透水性舗装、集めた雨水を地中へ導く浸透ます、地下に砕石などを充填して浸透を助ける浸透地下トレンチがあります。これらは都市型水害の抑制や地下水涵養にも役立ちます。試験では、単に名称を覚えるだけでなく、雨水をすぐに排除する設備ではなく、いったん受けて地中へしみ込ませる設備であるという役割を理解しておくことが重要です。
(5) 排水ますの大きさは、配管の埋設深度、接続する配管の管径及び本数等を考慮して決定する。
適切です。排水ますの大きさは一律には決まりません。埋設深度が深ければ作業空間や安全性を考慮する必要がありますし、接続する管の管径が大きいほど内部の納まりも大きくなります。また、接続本数が多い場合は流入方向が増えるため、内部構造も複雑になります。このように、排水ますの寸法は施工性、維持管理性、排水の流れやすさを踏まえて決められます。試験では、「ますの大きさは何で決まるか」という考え方を問うことがあり、単純に管径だけで決まるわけではない点を理解しておくことが大切です。
この問題で覚えるポイント
敷地内排水設備では、まず排水方式の定義を正確に整理することが重要です。分流式は汚水と雨水を分けて排水する方式であり、合流式は汚水と雨水を同一系統で排水する方式です。ここで、建物内の汚水と雑排水の区分と、下水道方式としての合流式、分流式を混同しないことが大切です。 排水ますは、排水管の点検、清掃、閉塞除去のために設けるもので、直線部分が長い場合や方向、勾配、管径が変わる部分などに必要となります。直管部では、排水ますの設置間隔に関する基準として、管内径の120倍以内という数値が重要です。維持管理をしやすくするための基準であることまで理解しておくと応用が利きます。 雨水ますでは、流入管と流出管の間に管底差を設けることで、土砂の沈殿を促し、下流側の閉塞を防ぎます。この管底差は20mm程度という数値で問われやすいため、雨水ますの機能とあわせて覚えると効果的です。 雨水浸透施設は、雨水を速やかに排除するのではなく、地中へ浸透させることを目的とする施設です。代表例として、透水性舗装、浸透ます、浸透地下トレンチがあり、都市型洪水の抑制や地下水涵養に役立ちます。排水施設と浸透施設は目的が異なるため、その違いを整理しておくと正誤判断しやすくなります。 排水ますの大きさは、埋設深度、管径、接続本数などを総合的に考慮して決めます。単一の条件だけで決まるわけではなく、施工と維持管理の両面から適切な寸法が必要になる点が重要です。
ひっかけポイント
この問題のひっかけは、合流式排水方式の説明にあります。受験者は「排水は全部まとめて流すもの」という日常的な感覚で読んでしまいやすく、汚水、雑排水、雨水を同じ系統で流すという記述を自然に正しいと思ってしまいがちです。しかし、試験では用語の定義が最優先であり、合流式とは汚水と雨水を同一系統で排除する方式として理解する必要があります。言葉の雰囲気で判断せず、定義に立ち返る姿勢が必要です。 また、数値を含む選択肢は受験者が不安になりやすく、20mmや120倍といった表現を見ると誤りではないかと疑ってしまうことがあります。問題作成者はそこを利用して、定義の誤りよりも数値の細かさに意識を向けさせようとします。試験では、細かな数値があるから怪しいと考えるのではなく、標準的な基準として見覚えがあるか、設備の目的に照らして合理的かを落ち着いて判断することが大切です。 さらに、全体としてもっともらしい文章の中に、一部だけ定義がずれている選択肢を紛れ込ませるのは典型的な出題パターンです。このタイプは、内容を何となく理解しているだけでは見抜けません。方式、設備、構造、数値について、それぞれの意味を短い言葉で説明できるレベルまで整理しておくことが、同テーマの問題への再現性ある対策になります。
