出典：建築物衛生管理技術者試験令和4年度(2022年)｜清掃第131問
問題
排水トラップと間接排水に関する次の記述のうち、最も不適当なものはどれか。
(1) 間接排水管の配管長が、1,500mmを超える場合は、悪臭防止のために機器・装置に近接してトラップを設ける。
(2) 飲料用水槽において、管径100mmの間接排水管に設ける排水口空間は、最小150mmとする。
(3) 洗濯機の間接排水管の端部は、排水口空間を確保、あるいは排水口開放とする。
(4) 排水トラップの脚断面積比（流出脚断面積／流入脚断面積）が小さくなると、封水強度は大きくなる。
(5) 使用頻度の少ない衛生器具に設置するトラップには、封水の蒸発による破封を防ぐため、トラップ補給水装置を設置する。

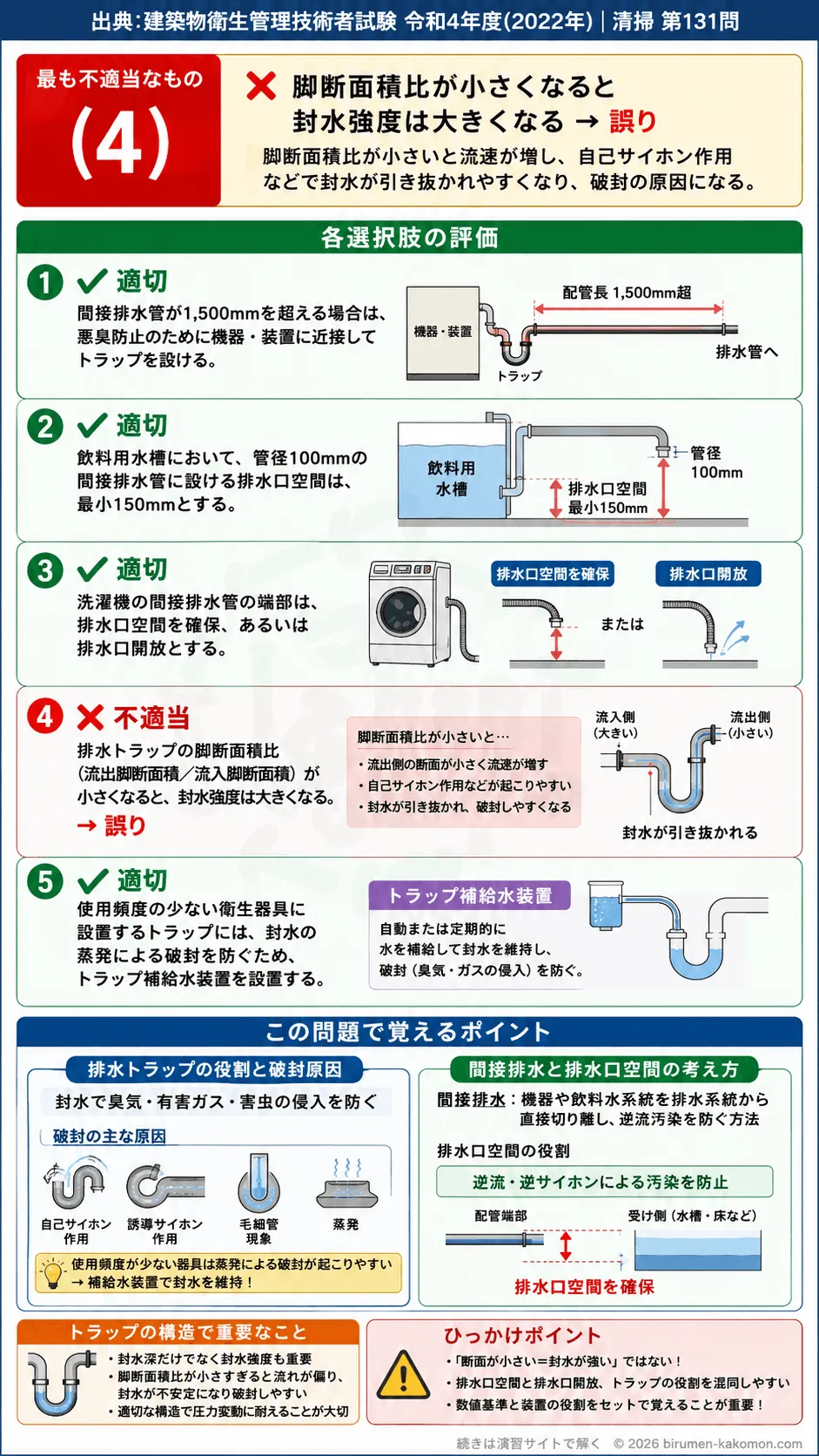

ビル管過去問｜排水トラップと間接排水 封水・排水口空間・破封防止を解説
この問題は、排水トラップの封水機能と、間接排水における排水口空間の考え方、さらに破封防止の実務知識を問う問題です。排水設備では、悪臭や汚染を防ぐために、トラップによる封水と間接排水による逆流防止が重要になります。正しい選択肢は(1)(2)(3)(5)で、最も不適当なものは(4)です。(4)は、脚断面積比が小さくなると封水強度が大きくなるとしていますが、実際には脚断面積比が小さすぎると封水が不安定になりやすく、自己サイホン作用などによる破封の原因になりやすいため不適切です。
(1) 間接排水管の配管長が、1,500mmを超える場合は、悪臭防止のために機器・装置に近接してトラップを設ける。
適切です。間接排水は、排水系統から機器や装置へ汚染や悪臭が逆流しないようにするための排水方法です。間接排水管が長くなると、配管内に臭気が滞留したり、排水系統の影響を受けやすくなったりするため、機器や装置の近くにトラップを設けて臭気の侵入を防ぐ必要があります。1,500mmという長さは、こうした衛生上の安全を確保するうえで重要な目安です。
(2) 飲料用水槽において、管径100mmの間接排水管に設ける排水口空間は、最小150mmとする。
適切です。排水口空間は、間接排水管の先端と受け側のあいだに設ける空間で、逆流や逆サイホンによる汚染を防ぐために必要です。飲料用水槽のように衛生上の要求が高い設備では、特に確実な空間確保が重要です。管径100mmの場合に最小150mmとするのは、排水のはね返りや汚水の吸い込みを防ぎ、安全に排水するための基準として妥当です。
(3) 洗濯機の間接排水管の端部は、排水口空間を確保、あるいは排水口開放とする。
適切です。洗濯機の排水は、機器と排水系統を直接つなぐと、排水の逆流や臭気の侵入が問題になることがあります。そのため、間接排水管の端部は排水口空間を設けるか、排水口開放として大気に開放された状態にし、衛生的な隔離を確保します。これは、機器の保護だけでなく、使用者の衛生環境を守るためにも重要な考え方です。
(4) 排水トラップの脚断面積比（流出脚断面積／流入脚断面積）が小さくなると、封水強度は大きくなる。
不適切です。排水トラップの封水強度は、排水時の圧力変動や流れの影響を受けても封水が失われにくいかどうかを示す考え方です。脚断面積比が小さいということは、流出側の断面が相対的に小さいことを意味し、排水時に流速が増しやすくなります。その結果、自己サイホン作用などが起こりやすくなり、封水が引っ張られて失われやすくなります。したがって、脚断面積比が小さくなるほど封水強度が大きくなるという説明は逆であり、誤りです。
(5) 使用頻度の少ない衛生器具に設置するトラップには、封水の蒸発による破封を防ぐため、トラップ補給水装置を設置する。
適切です。トラップの封水は、長期間使用しないと徐々に蒸発して減少し、最終的には破封してしまうことがあります。破封すると、排水管内の悪臭やガスが室内へ侵入しやすくなります。そこで、使用頻度の少ない衛生器具にはトラップ補給水装置を設け、自動的または定期的に水を補給して封水を維持します。これは、衛生環境を保つうえで非常に有効な対策です。
この問題で覚えるポイント
排水トラップは、排水管内の臭気や有害ガス、害虫の侵入を防ぐために封水を保持する器具です。したがって、試験では封水が失われる原因と、その防止方法を整理して覚えることが重要です。破封の原因には、自己サイホン作用、誘導サイホン作用、毛細管現象、蒸発などがあります。特に使用頻度の少ない器具では蒸発による破封が起こりやすく、補給水装置の設置が有効です。 間接排水は、飲料水系統や衛生上重要な機器を排水系統から直接切り離し、逆流汚染を防ぐための方法です。その中心になるのが排水口空間であり、これは配管端部と受け側とのあいだに十分な空間を確保することで、逆サイホンや逆流を防ぐものです。特に飲料用水槽のような設備では、数値基準を含めて正確に覚える必要があります。 また、トラップの構造では、封水深だけでなく封水強度も重要です。見た目に水がたまっていればよいのではなく、排水時の圧力変動に耐えられる構造かどうかが問われます。脚断面積比が小さすぎると流れが偏り、封水が引き抜かれやすくなります。試験では、封水深、封水強度、破封原因、間接排水、排水口空間をひとまとまりで理解しておくと対応しやすくなります。
ひっかけポイント
この問題のひっかけは、封水強度という言葉の印象だけで正誤を判断してしまう点にあります。断面が小さいほうが水をしっかり押さえそうだと日常感覚で考えると誤答しやすいですが、実際の排水設備では流速や圧力変動の影響を考えなければなりません。設備の問題では、単純な直感よりも、流れがどう変化するかを踏まえて判断することが大切です。 また、間接排水に関する問題では、排水口空間と排水口開放、トラップの設置目的が混同されやすいです。どれも悪臭や汚染防止に関係しますが、排水口空間は逆流汚染防止、トラップは臭気侵入防止というように役割が少し異なります。一部だけ正しい知識を持っていると、似た用語同士を同じものとして扱ってしまい、誤りを見抜けなくなります。今後も、数値基準と装置の役割をセットで整理して覚えることが重要です。
