出典：建築物衛生管理技術者試験令和4年度(2022年)｜給水および排水の管理第130問
問題
排水通気設備に関する次の記述のうち、最も不適当なものはどれか。
(1) 管径75mmの排水横管の最小勾配は、1／100である。
(2) 排水ポンプは、排水槽の吸込みピットの壁面から200mm以上離して設置する。
(3) 排水槽の底の勾配は、吸込みピットに向かって1／15以上1／10以下とする。
(4) 排水立て管のオフセット部の上下600mm以内には、排水横枝管を設けてはならない。
(5) 厨（ちゅう）房用の口径100mmの排水管に設置する掃除口の口径は、75mmとする。

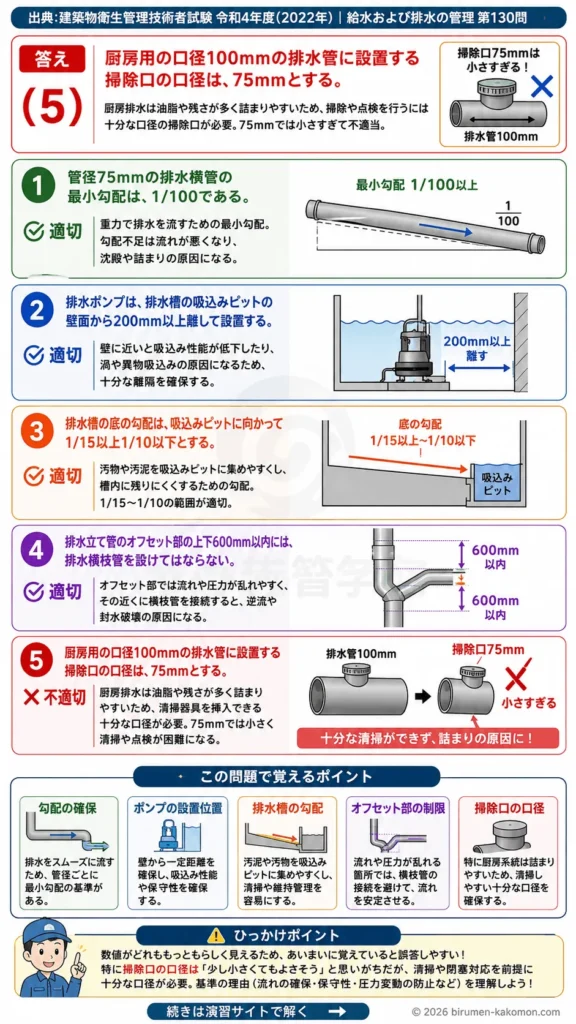

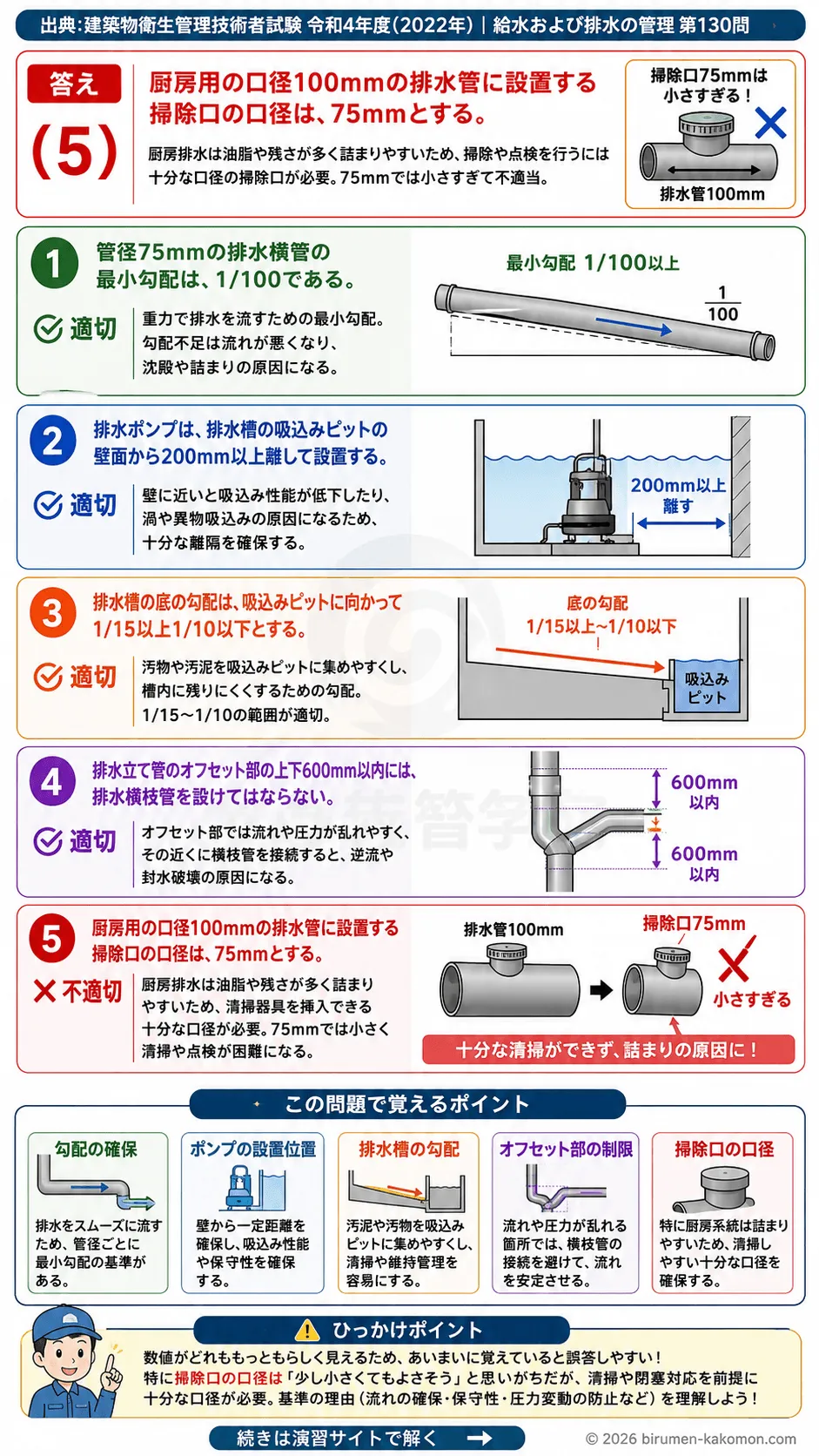

ビル管過去問｜排水設備設計 勾配・ポンプ設置・掃除口の基準を解説
この問題は、排水通気設備における配管勾配、排水槽の構造、排水ポンプの設置条件、立て管オフセット部の取り扱い、掃除口の口径といった、排水設備設計の基本基準を問う問題です。排水設備では、水が自然に流れるための勾配、汚物やごみが滞留しない形状、保守点検しやすい構造が重要です。正答は(5)で、厨房用の口径100mmの排水管に設置する掃除口の口径を75mmとする記述が不適当です。厨房排水は油脂分や残さが流れやすく詰まりの原因になりやすいため、掃除口も十分な口径を確保する必要があります。ほかの選択肢は、いずれも排水設備の設計基準として適切な内容です。
(1) 管径75mmの排水横管の最小勾配は、1／100である。
適切です。排水横管は、重力によって汚水や雑排水を流すため、一定以上の勾配を設ける必要があります。管径75mmの排水横管の最小勾配を1／100とするのは、排水が停滞せず、固形物も流下しやすくするための基準です。勾配が小さすぎると流速が不足し、管内に汚れや沈殿物が残って詰まりや悪臭の原因になります。一方で、勾配が過大すぎても水だけが先に流れ、固形物が取り残されることがあるため、適切な勾配設定が大切です。この問題では、75mmの横管に対して1／100という数値は基準に合っており、正しい内容です。
(2) 排水ポンプは、排水槽の吸込みピットの壁面から200mm以上離して設置する。
適切です。排水ポンプを吸込みピットの壁面に近づけすぎると、水の流れが偏ったり、渦が生じたりして、ポンプの吸込み性能が低下することがあります。また、壁際には汚泥や異物がたまりやすく、それらを吸い込むことでポンプの故障や閉塞の原因になることもあります。そのため、ポンプは壁面から一定以上離して設置し、安定した吸込みができるようにします。200mm以上離すという記述は、保守性と機能性の両面から見て適切です。試験では、単にポンプが置いてあればよいのではなく、正常運転のための周囲空間まで基準がある点を押さえておくことが大切です。
(3) 排水槽の底の勾配は、吸込みピットに向かって1／15以上1／10以下とする。
適切です。排水槽の底には、槽内の汚物や汚泥、浮遊物が一か所に集まりやすいよう勾配を設けます。これにより、槽内に汚れが広く残留しにくくなり、腐敗や悪臭、清掃不良を防ぎやすくなります。吸込みピットに向かって1／15以上1／10以下の勾配とするのは、排水槽の維持管理を考慮した基準です。勾配が緩すぎると異物が集まりにくく、急すぎると施工性や槽の構造上不都合が生じます。この数値範囲は、排水槽の底勾配として適切であり、設計上の重要ポイントの一つです。
(4) 排水立て管のオフセット部の上下600mm以内には、排水横枝管を設けてはならない。
適切です。排水立て管のオフセット部では、流れの方向が変化するため、管内で圧力変動や流れの乱れが起こりやすくなります。この付近に横枝管を接続すると、他系統の排水に悪影響を与えたり、封水破壊や逆流、通気不良の原因になることがあります。そのため、オフセット部の上下600mm以内には排水横枝管を設けないという制限があります。これは、排水の流れを安定させ、衛生的な配管システムを維持するための重要な基準です。数字だけを暗記するのではなく、流れが乱れる箇所の近くには接続を避けるという考え方で理解すると覚えやすくなります。
(5) 厨（ちゅう）房用の口径100mmの排水管に設置する掃除口の口径は、75mmとする。
不適切です。厨房用排水管は、一般の雑排水管よりも油脂分や食物残さなどが流れ込みやすく、詰まりが生じやすい系統です。そのため、掃除口は清掃器具を十分に挿入できるよう、適切な大きさを確保しなければなりません。口径100mmの排水管に対して掃除口を75mmとするのでは小さく、清掃や点検がしにくくなります。厨房排水では特に維持管理性が重要であり、掃除口の口径を小さくしてしまうと、閉塞時の対応が難しくなります。この選択肢は、排水管の口径に対して掃除口の大きさが不足している点が誤りです。
この問題で覚えるポイント
排水横管は重力排水を確実に行うため、管径ごとに最小勾配の基準があります。勾配が不足すると流れが悪くなり、沈殿や閉塞の原因になります。逆に急すぎても固形物が残りやすくなるため、適正な範囲で設計することが大切です。排水槽は、汚物や汚泥が槽内に残りにくいよう、底部を吸込みピットへ向かって勾配をつけます。排水ポンプは壁面に近づけすぎると吸込み不良や異物吸込みを起こしやすいため、一定距離を確保して設置します。排水立て管のオフセット部は流れや圧力が乱れやすい箇所であり、その近傍に横枝管を設けることは避けます。掃除口は排水管の維持管理のために設けるもので、特に厨房系統では油脂や残さによる詰まりに備えて十分な口径が必要です。試験では、単純な名称暗記ではなく、なぜその数値や制限が必要なのかという機能面から理解することが得点につながります。
ひっかけポイント
この問題のひっかけは、数値がどれももっともらしく見えるため、細かな基準をあいまいに覚えていると誤答しやすい点にあります。特に掃除口の口径は、排水管本体より少し小さくてもよさそうだと日常感覚で考えてしまいがちですが、実際には清掃作業や閉塞対応を前提に決められています。また、勾配や離隔距離、オフセット部の制限などは、単なる暗記項目として処理すると混同しやすくなります。問題作成者は、設備の目的や理由まで理解しているかを見ています。つまり、排水を流しやすくする基準なのか、保守しやすくする基準なのか、圧力変動を防ぐための基準なのかを区別して覚えることが、今後同じパターンの問題に引っかからないためのコツです。
