出典：建築物衛生管理技術者試験令和7年度(2025年)｜給水および排水の管理第128問
問題
排水通気配管に関する次の記述のうち、最も不適当なものはどれか。
(1) 器具排水管から各個通気管を取り出す場合、各個通気管は、トラップのウェアから管径の2倍以上離れた位置から取り出す。
(2) 結合通気管は、高層建築でのブランチ問隔10以上の排水立て管において、最上階から数えてブランチ間隔10以内ごとに設ける。
(3) 通気立て管の上部は、最低位の衛生器具のあふれ縁から150mm以上高い位置で、伸頂通気管に接続する。
(4) 通気管の末端を窓·通気口等の付近で大気に開放する場合、その上端は、窓·換気口の上端から600mm以上立ち上げて開口する。
(5) 伸頂通気方式では、排水立て管と排水横主管の接続には、大曲がりベントなどを用いる。

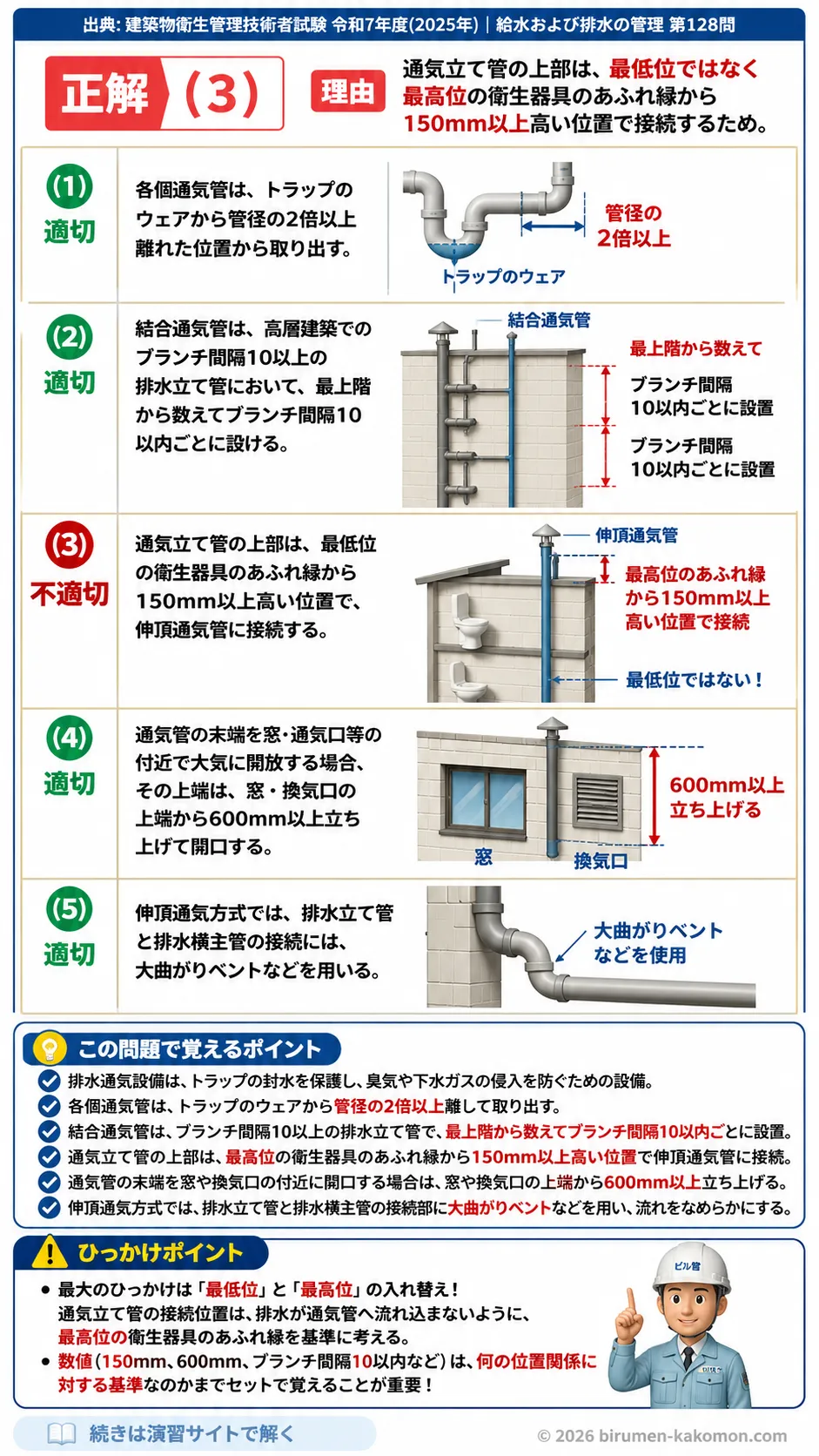

ビル管過去問｜排水通気配管を解説
この問題は、排水通気配管における通気管の取り出し位置、結合通気管の設置間隔、通気立て管の接続位置、通気管末端の開口位置、伸頂通気方式での配管接続に関する問題です。正しい選択肢は(3)です。通気立て管の上部は、最低位ではなく最高位の衛生器具のあふれ縁から150mm以上高い位置で伸頂通気管に接続するため、(3)が不適当です。
(1) 器具排水管から各個通気管を取り出す場合、各個通気管は、トラップのウェアから管径の2倍以上離れた位置から取り出す。
適切です。各個通気管は、器具ごとのトラップの封水を保護するために設ける通気管です。トラップのウェアとは、トラップ内の水が流れ出す基準となる部分を指します。通気管をあまり近い位置から取り出すと、排水の流れの影響を受けやすく、封水の保持が不安定になるおそれがあります。そのため、トラップのウェアから管径の2倍以上離れた位置から取り出すことが適切です。
(2) 結合通気管は、高層建築でのブランチ問隔10以上の排水立て管において、最上階から数えてブランチ間隔10以内ごとに設ける。
適切です。結合通気管は、排水立て管と通気立て管を接続し、排水立て管内の圧力変動を緩和するために設けられます。高層建築物では、排水が立て管を流下するときに管内圧力が大きく変化しやすく、トラップの封水が破られる危険があります。そのため、ブランチ間隔10以上の排水立て管では、最上階から数えてブランチ間隔10以内ごとに結合通気管を設ける必要があります。
(3) 通気立て管の上部は、最低位の衛生器具のあふれ縁から150mm以上高い位置で、伸頂通気管に接続する。
不適切です。通気立て管の上部を伸頂通気管に接続する場合は、最低位ではなく、最高位の衛生器具のあふれ縁から150mm以上高い位置で接続します。あふれ縁とは、洗面器や便器などで水があふれ始める高さのことです。最高位の衛生器具より低い位置で通気管を接続すると、排水が通気管側へ流入するおそれがあり、通気機能を損なう原因になります。したがって、「最低位」としている点が誤りです。
(4) 通気管の末端を窓·通気口等の付近で大気に開放する場合、その上端は、窓·換気口の上端から600mm以上立ち上げて開口する。
適切です。通気管の末端からは、排水管内の臭気や下水ガスが放出される可能性があります。そのため、窓や換気口の近くで開口する場合は、室内に臭気が入り込まないように、窓や換気口の上端から600mm以上立ち上げて開口します。これは、衛生上の安全性と居住環境を守るための重要な基準です。
(5) 伸頂通気方式では、排水立て管と排水横主管の接続には、大曲がりベントなどを用いる。
適切です。伸頂通気方式は、排水立て管の上部をそのまま屋外へ開放して通気を確保する方式です。この方式では、排水立て管と排水横主管の接続部で排水の流れが急激に変わると、管内圧力が乱れやすくなります。そのため、大曲がりベントなどを用いて流れをなめらかにし、圧力変動や排水不良を防ぐことが大切です。
この問題で覚えるポイント
排水通気設備は、排水を円滑に流すだけでなく、トラップの封水を保護して臭気や下水ガスの侵入を防ぐための設備です。各個通気管はトラップのウェアから管径の2倍以上離して取り出します。結合通気管は、高層建築物などで排水立て管内の圧力変動を緩和するために設け、ブランチ間隔10以上の排水立て管では、最上階から数えてブランチ間隔10以内ごとに設けます。通気立て管の上部を伸頂通気管に接続する場合は、最高位の衛生器具のあふれ縁から150mm以上高い位置とすることが重要です。また、通気管末端を窓や換気口の付近に開口する場合は、窓や換気口の上端から600mm以上立ち上げます。伸頂通気方式では、排水立て管と排水横主管の接続部に大曲がりベントなどを用い、排水の流れをなめらかにすることも押さえておきましょう。
ひっかけポイント
この問題の最大のひっかけは、「最低位」と「最高位」の入れ替えです。通気立て管の接続位置は、衛生器具からの排水が通気管へ流れ込まないように、最高位の衛生器具のあふれ縁を基準にして考えます。最低位という言葉を見ると、建物の下部にある器具を基準にするように感じてしまいますが、通気管の上部接続では上階側の器具が基準になります。また、150mmや600mm、ブランチ間隔10以内といった数値が混在するため、数字だけを暗記していると誤答しやすいです。数値は、何の位置関係に対する基準なのかまでセットで覚えることが大切です。
