問題
給水設備の汚染に関する次の記述のうち、最も不適当なものはどれか。
(1) 逆サイホン作用とは、給水管内に生じた負圧により、水受け容器にいったん吐水された水が給水管内に逆流することである。
(2) クロスコネクションとは、飲料水系統と他の配管系統を配管などで直接接続することである。
(3) 洗面器における吐水口空間は、給水栓の吐水口と洗面器のあふれ縁との垂直距離である。
(4) 散水用水栓の上流側には、一般に大気圧式バキュームブレーカを設置する。
(5) 上水配管から消火系統への水の補給は、消火用補助水槽を設けて行う。

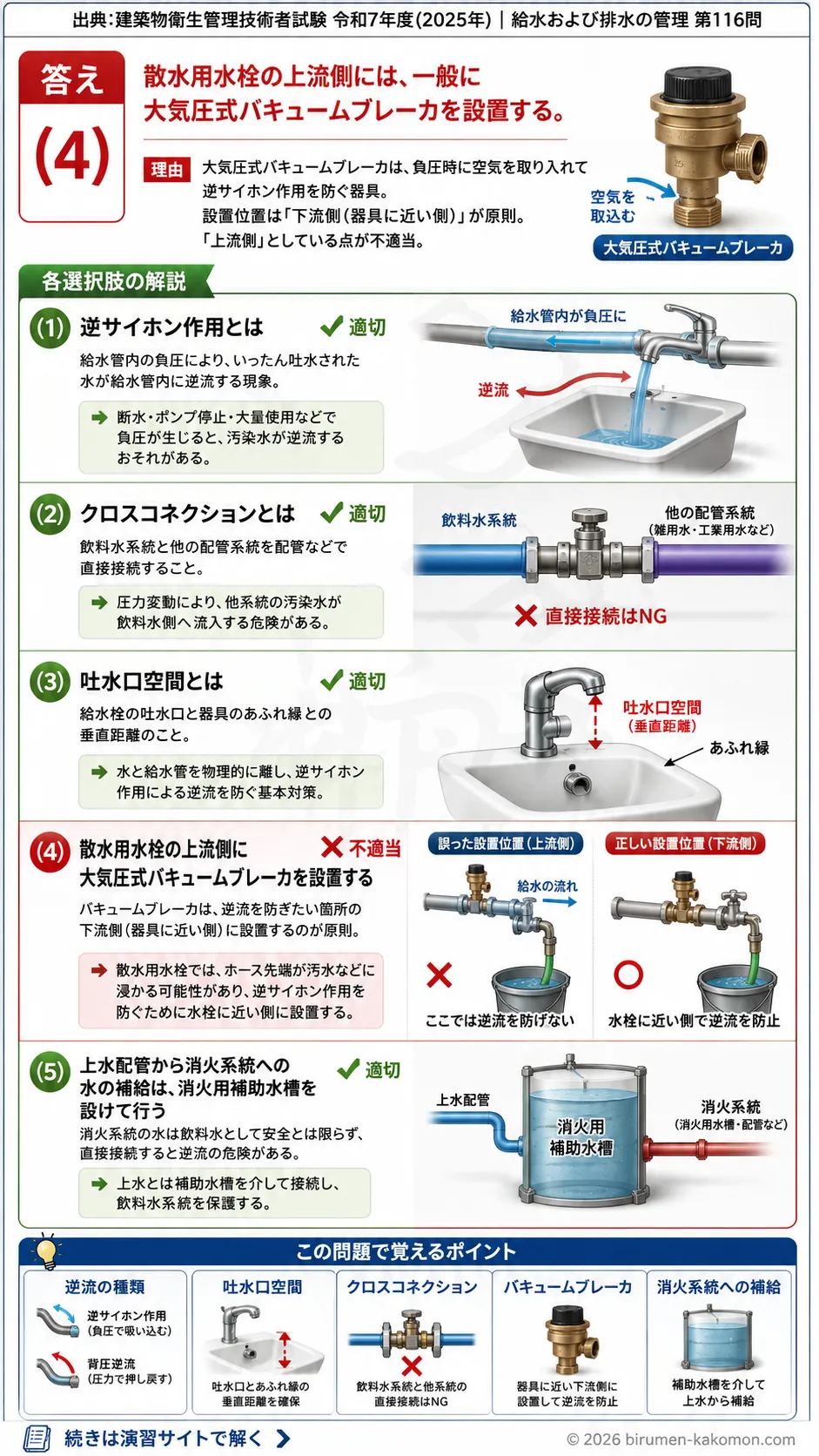

ビル管過去問｜給水設備の汚染防止を解説
この問題は、給水設備における逆流防止と汚染防止の基本事項を問う問題です。ポイントは、逆サイホン作用、クロスコネクション、吐水口空間、バキュームブレーカの設置位置を正確に理解しているかどうかです。(4)が最も不適当です。大気圧式バキュームブレーカは、一般に最終止水機構の下流側に設けて、負圧発生時に空気を導入し、逆サイホン作用による逆流を防止します。そのため、「上流側に設置する」という記述が誤りです。なお、クロスコネクションは水道水汚染の原因となるため禁止されており、吐水口空間は逆流防止の基本的かつ確実な方法です。
(1) 逆サイホン作用とは、給水管内に生じた負圧により、水受け容器にいったん吐水された水が給水管内に逆流することである。
適切です。逆サイホン作用とは、給水管内が負圧になったときに、いったん器具や容器に出た水が吸い戻される現象です。これは給水設備の汚染事故の代表例であり、洗面器、流し、ホース接続水栓などで問題になります。汚染された水が給水管に戻ると、飲料水の安全性を損なうおそれがあるため、吐水口空間やバキュームブレーカなどによる対策が必要です。
(2) クロスコネクションとは、飲料水系統と他の配管系統を配管などで直接接続することである。
適切です。クロスコネクションとは、水道水を流す配管と、井戸水、工業用水、雑用水、消火用水など別用途の配管が直接つながっている状態をいいます。このような接続があると、圧力差や操作不良によって汚染水が水道側へ逆流する危険があるため、水道法上も禁止されています。試験では「直接接続」という言葉が重要なキーワードです。
(3) 洗面器における吐水口空間は、給水栓の吐水口と洗面器のあふれ縁との垂直距離である。
適切です。吐水口空間とは、吐水口と水受け容器の越流面、つまりあふれ縁との間に確保される垂直距離のことです。これは逆流防止の最も一般的で確実な方法とされます。洗面器でいえば、蛇口の先端と洗面器のあふれ縁との高さの差を指します。水が満水近くまでたまっても吐水口が水没しないようにして、逆サイホン作用を防ぐ考え方です。
(4) 散水用水栓の上流側には、一般に大気圧式バキュームブレーカを設置する。
不適切です。誤っているのは「上流側」という部分です。大気圧式バキュームブレーカは、一般に最終止水機構の下流側に設置されます。給水管内に負圧が生じたとき、下流側の負圧部へ空気を導入して真空状態を破り、逆サイホン作用を防止する仕組みだからです。また、大気圧式は常時水圧のかからない部分に用いるものとされています。したがって、設置位置を上流側とした本記述は不正確です。・大気圧式バキュームブレーカ：最終止水機構の下流側に設置（常時加圧不可）・圧力式バキュームブレーカ：最終止水機構の上流側に設置（常時加圧可）
(5) 上水配管から消火系統への水の補給は、消火用補助水槽を設けて行う。
適切です。消火系統は飲料用の上水系統と直接接続してはならず、補助水槽などを介して縁を切ることが必要です。これは、消火用配管内の水が停滞や汚染を起こした場合に、その水が上水側へ逆流するのを防ぐためです。給水設備の汚染防止では、用途の異なる系統を直接つながないことが基本ですので、この記述は適切です。
この問題で覚えるポイント
給水設備の汚染防止では、逆流防止が最重要です。逆サイホン作用は、給水管内の負圧によって吐水後の水が吸い戻される現象です。クロスコネクションは飲料水系統と他系統の直接接続であり、禁止されています。吐水口空間は、吐水口とあふれ縁の垂直距離で、逆流防止の基本です。大気圧式バキュームブレーカは下流側に設ける、という設置位置までセットで覚えるのが得点のコツです。
ひっかけポイント
「バキュームブレーカは必要」とだけ覚えていると、上流側か下流側かで間違えやすいです。吐水口空間も、あふれ縁ではなくオーバーフロー口や器具底面との距離だと誤認しやすい論点です。また、クロスコネクションは単なる近接配管ではなく、直接接続であることが定義上のポイントです。用語をふんわり覚えるのではなく、どこからどこまでの距離か、どの位置に設けるかまで具体的に押さえることが重要です。
