問題
遮音に関する次の記述のうち、最も不適当なものはどれか。
(1) 遮音とは、壁などで音を遮断して透過する音のエネルギーを小さくすることである。
(2) 複数の断面仕様の異なる部材で構成される壁の透過性能は、総合透過損失で評価する。
(3) 複層壁の場合、共鳴によって音が透過することがある。
(4) コインシデンス効果が生じると、壁体の透過損失は減少する。
(5) 床衝撃音に対する遮音等級のLr値は、値が大きい方が、遮音性能が高いことを表す。

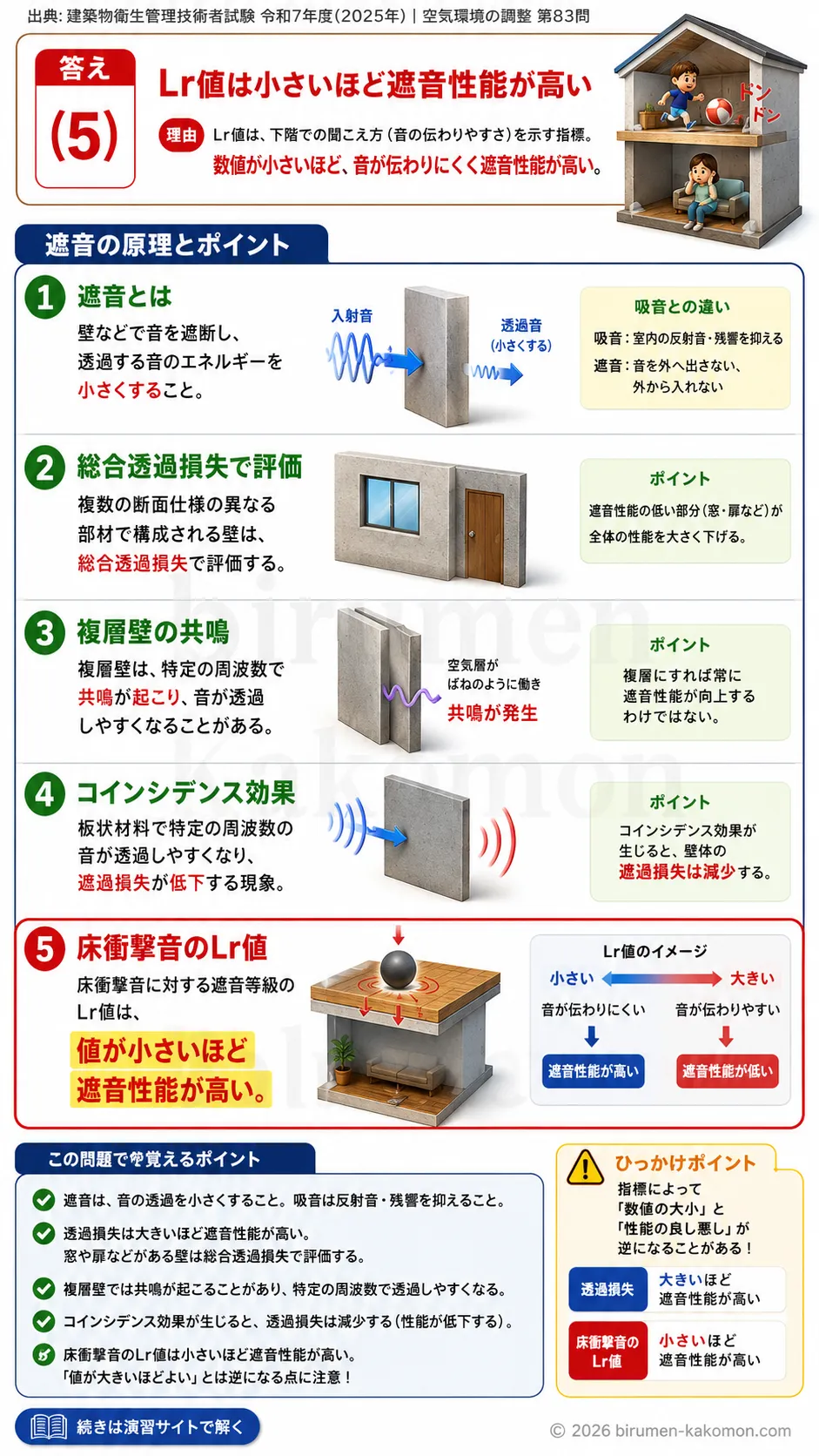

ビル管過去問｜遮音の原理と透過損失・コインシデンス効果を解説
この問題は、遮音の基本概念、壁の透過損失の考え方、複層壁の共鳴、コインシデンス効果、床衝撃音の評価指標について問う問題です。遮音分野では、「透過損失は大きいほど高性能」「床衝撃音のL値は小さいほど高性能」という2つの基準を正確に押さえることが重要です。正しい選択肢の中に基本事項が並んでおり、最も不適当なのは(5)です。床衝撃音に対する遮音等級のLr値は、値が大きいほど性能が高いのではなく、値が小さいほど遮音性能が高いことを表します。
(1) 遮音とは、壁などで音を遮断して透過する音のエネルギーを小さくすることである。
適切です。遮音とは、空気中を伝わる音が壁、床、窓などの部材を通り抜けて反対側へ伝わるのを抑えることです。音が部材に当たると、反射される音、吸収される音、透過する音に分かれますが、遮音はそのうち透過する音をできるだけ少なくする考え方です。建築音響では、この性能を音響透過損失で表し、透過する音のエネルギーが小さいほど遮音性能が高いと考えます。
(2) 複数の断面仕様の異なる部材で構成される壁の透過性能は、総合透過損失で評価する。
適切です。実際の壁は、同じ仕様だけで一面が構成されるとは限らず、壁本体、窓、扉、開口部まわりなど、遮音性能の異なる部材が混在することがあります。このような場合、壁全体の性能は、最も性能の高い部分だけを見ても判断できません。面積ごとの透過のしやすさを踏まえて全体として評価する必要があり、その考え方が総合透過損失です。一部に遮音性能の低い部位があると、全体の性能は大きく下がるため、「一番よい部材の値を採用すればよい」とはなりません。
(3) 複層壁の場合、共鳴によって音が透過することがある。
適切です。複層壁は、2枚の壁の間に空気層を設けた構造で、一般に単層壁より遮音性能を高めやすい特徴があります。しかし、常に有利とは限らず、壁体と空気層の組合せによって特定の周波数で共鳴が生じることがあります。共鳴が起こると、その周波数帯では音が透過しやすくなり、遮音性能が落ちる場合があります。つまり、複層壁は有利な構造ではあるものの、共鳴透過という弱点もあるため、空気層厚さや材料構成の検討が大切です。
(4) コインシデンス効果が生じると、壁体の透過損失は減少する。
適切です。コインシデンス効果とは、入射した音波の振動と壁体の曲げ振動が一致しやすくなる周波数帯で、壁が振動しやすくなり、結果として音を通しやすくなる現象です。透過損失は「大きいほど遮音性能が高い」値なので、音が通りやすくなれば透過損失は減少します。したがって、この記述は正しいです。試験では、コインシデンス効果という用語を見たら「遮音性能が下がる現象」と結び付けて覚えておくと判断しやすくなります。
(5) 床衝撃音に対する遮音等級のLr値は、値が大きい方が、遮音性能が高いことを表す。
不適切です。床衝撃音の遮音等級は、値が小さいほど性能が高いことを示します。これは空気音の透過損失とは考え方が逆になりやすいため、非常にひっかかりやすいポイントです。たとえば、L値が小さいということは、下階で聞こえる床衝撃音のレベルが低いという意味であり、遮音性能が高いと評価されます。したがって、「値が大きい方が遮音性能が高い」というこの選択肢は誤りです。なお、建築分野の資料でも、床衝撃音レベルや床衝撃音遮断性能は値が小さいほど高性能であると説明されています。
この問題で覚えるポイント
遮音は、部材を通り抜ける音のエネルギーを小さくする考え方です。
透過損失は、値が大きいほど遮音性能が高いです。
異なる部材で構成される壁は、全体として総合透過損失で評価します。
複層壁では、共鳴によって特定の周波数の音が通りやすくなることがあります。
コインシデンス効果は、壁体が振動しやすくなって遮音性能が低下する現象です。
床衝撃音のL値、Lr値は、値が小さいほど遮音性能が高いです。
ひっかけポイント
透過損失の大小関係と、床衝撃音のL値の大小関係を逆に覚えてしまいやすいです。
複数部材の壁は、最も性能の高い部材で決まるのではなく、性能の低い部位の影響を強く受けます。
複層壁は常に遮音性能が高いと考えがちですが、共鳴透過が起こる場合があります。
コインシデンス効果は難しい用語ですが、本質は「その周波数帯で音が通りやすくなり、透過損失が下がること」です。
