問題
換気設備に関する次の記述のうち、最も不適当なものはどれか。
(1) 燃焼に必要な酸素の供給を目的とする換気設備は、排気装置の種別ごとに要求排気量等の構造基準が法的に規定されている。
(2) 一般的なパッケージ型空調機方式には外気導入機能があり、室内空気質の管理がしやすい。
(3) 中央式空気調和設備で使用する換気設備は、空調設備と兼用のシステムとして設置されることが多い。
(4) 厨房や倉庫では、換気設備が単独で設置されることが多い。
(5) ヒートポンプデシカント調湿型外気処理装置では、冷房除湿時のドレン管と暖房加湿時の給水管を設置しなくてもよい。

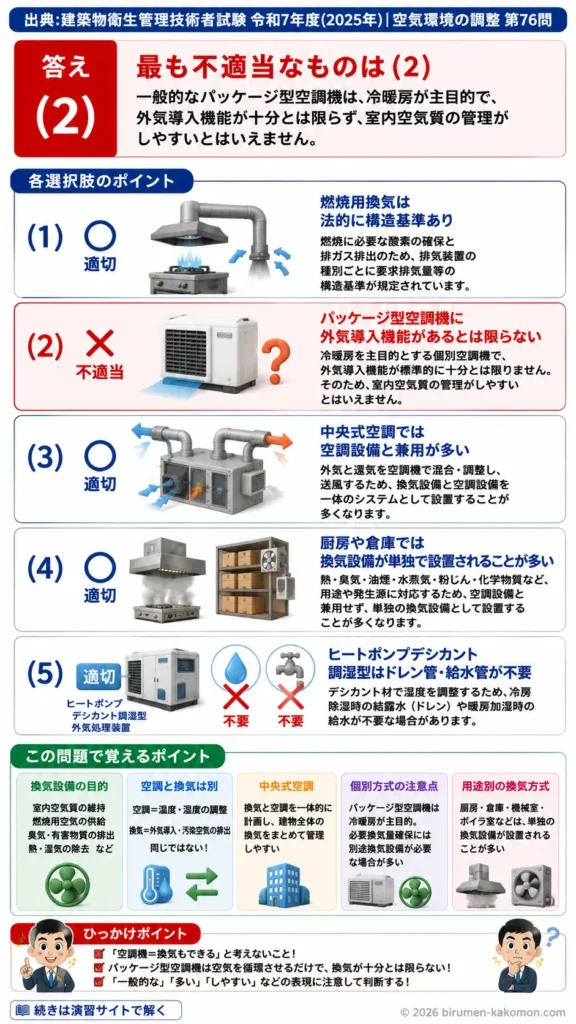

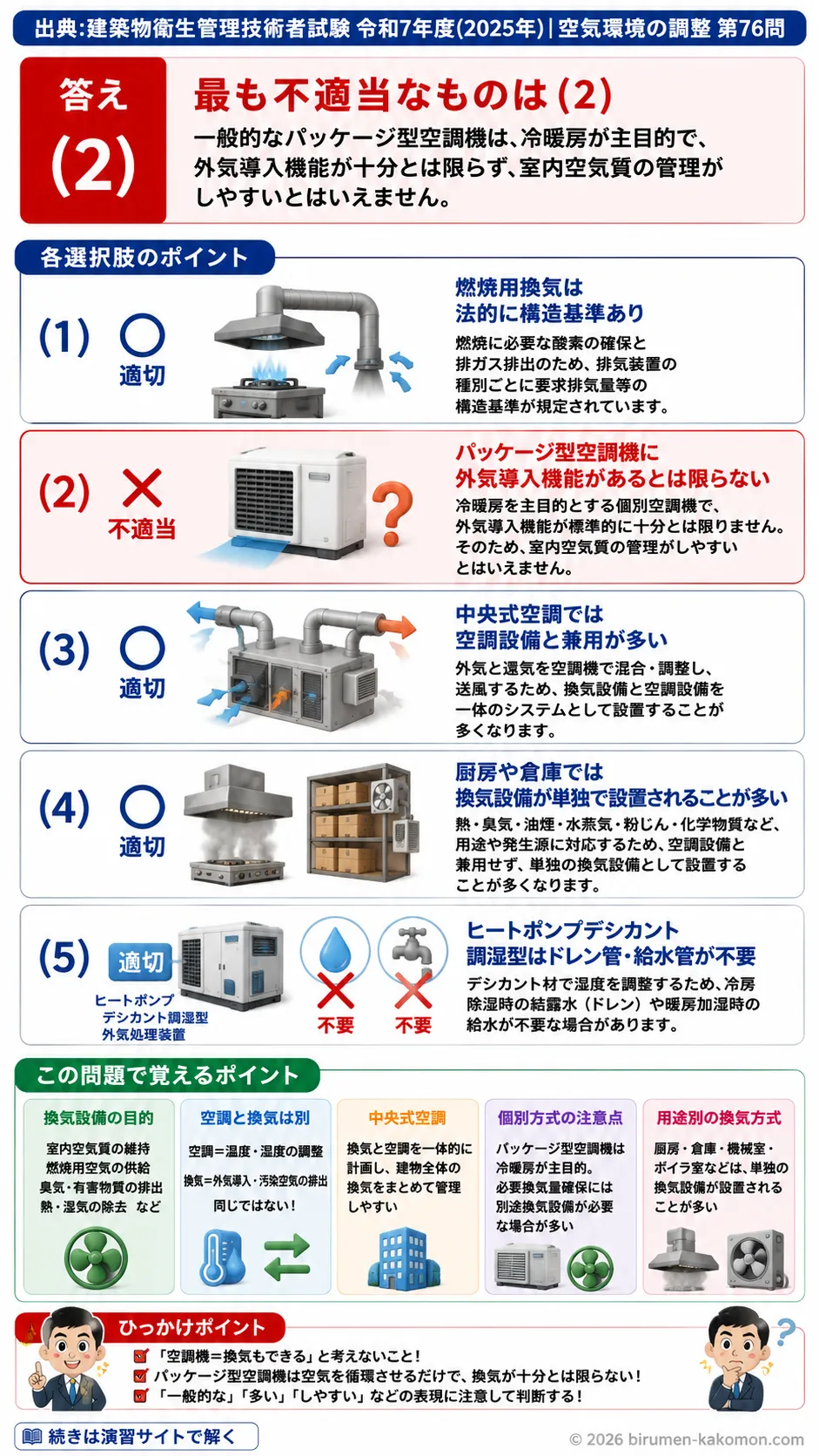

ビル管過去問｜換気設備の種類と建物用途別の換気方式を解説
この問題は、換気設備が建物用途や空調方式によってどのように設置されるかを問う問題です。正しい選択肢を判断するには、中央式空調とパッケージ型空調の違い、厨房や倉庫のような用途別の換気の特徴、さらにデシカント方式の仕組みを理解しておくことが大切です。正しい選択肢および理由としては、(2)が最も不適当です。一般的なパッケージ型空調機は、室内空気を循環させて冷暖房することが主目的であり、十分な外気導入機能を標準で備えているとは限りません。そのため、パッケージ型空調機だけで室内空気質を管理しやすいとする記述は不適切です。
(1) 燃焼に必要な酸素の供給を目的とする換気設備は、排気装置の種別ごとに要求排気量等の構造基準が法的に規定されている。
適切です。燃焼器具を安全に使用するためには、燃焼に必要な空気、つまり酸素を十分に供給しなければなりません。もし給気が不足すると、不完全燃焼が起こり、一酸化炭素の発生など重大な事故につながるおそれがあります。このため、火気を使用する設備や排気装置については、関係法令の中で必要な換気量や構造に関する基準が定められています。したがって、燃焼用空気の供給に関する換気設備に法的な基準があるという記述は適切です。
(2) 一般的なパッケージ型空調機方式には外気導入機能があり、室内空気質の管理がしやすい。
不適切です。一般的なパッケージ型空調機は、主として室内空気を吸い込み、冷やしたり暖めたりして再び室内へ戻す方式です。つまり、冷暖房機能が中心であり、換気機能は必ずしも十分ではありません。機種によっては外気導入に対応したものもありますが、それが一般的とまではいえず、建物全体の換気量を安定して確保するには、別途換気設備や外気処理装置を設けることが多いです。そのため、一般的なパッケージ型空調機方式は室内空気質の管理がしやすいと断定するのは不適切です。
(3) 中央式空気調和設備で使用する換気設備は、空調設備と兼用のシステムとして設置されることが多い。
適切です。中央式空気調和設備では、空調機が建物全体または一定の区域の空気をまとめて処理します。この方式では、室内から戻ってきた空気に必要量の外気を混合し、温度や湿度を整えて各室に送る構成が一般的です。つまり、冷暖房と換気を一体的に行うシステムとして設計されることが多いということです。そのため、この記述は中央式空調の特徴を正しく表しています。
(4) 厨房や倉庫では、換気設備が単独で設置されることが多い。
適切です。厨房では、調理に伴って熱、湿気、臭気、油煙が多く発生するため、一般の空調設備とは別に、局所的かつ強力な排気設備が必要になります。たとえばフード付きの排気設備などが代表例です。また、倉庫でも保管物の性質や内部の発熱、こもりやすい空気を考慮して、空調設備とは独立した換気設備が設けられることがあります。こうした用途の部屋では、空調とは別に換気設備を単独で設置することが多いため、この記述は適切です。
(5) ヒートポンプデシカント調湿型外気処理装置では、冷房除湿時のドレン管と暖房加湿時の給水管を設置しなくてもよい。
適切です。デシカント方式は、吸湿材を用いて空気中の水分を処理する方式です。一般的な冷却除湿では、空気中の水分を結露させるためドレン排水が必要になりますが、デシカント方式では必ずしも同じ仕組みをとりません。また、加湿についても水を直接噴霧したり蒸発させたりする方式とは異なり、装置の構成によっては給水管を必要としない場合があります。ヒートポンプデシカント調湿型外気処理装置の特徴として、ドレン管や給水管が不要となる構成があるため、この記述は適切です。
この問題で覚えるポイント
パッケージ型空調機は冷暖房が主目的であり、換気は別系統で考えるのが基本です。中央式空調では、空調と換気を兼用する構成が多いです。厨房のように熱や臭気が多い場所では、局所排気など独立した換気設備が必要になります。デシカント方式は、通常の結露除湿や給水加湿とは異なる仕組みで湿度を調整できる点が重要です。
ひっかけポイント
空調機と換気設備を同じものと考えてしまうと誤りやすいです。外気を取り入れられる機種があることと、一般的に換気管理がしやすいことは別問題です。パッケージ型空調機に一部外気導入機能がある場合でも、それだけで十分な換気ができるとは限りません。また、除湿といえば必ずドレン、加湿といえば必ず給水と考えると、デシカント方式で引っかかりやすくなります。
