出典：建築物衛生管理技術者試験令和7年度(2025年)｜空気環境の調整第73問
問題
吹出口と吸込口に関する次の記述のうち、最も不適当なものはどれか。
(1) ふく流吹出口は、他の吹出口に比べて誘引効果が高く、均一度の高い温度分布が得られる。
(2) 軸流吹出口は、誘引比が小さいため到達距離が長いのが特徴である。
(3) 線状吹出口は、ペリメータ負荷処理用として窓近傍に設置されることが多い。
(4) 有孔天井を用いた面状吹出口は、放射冷暖房の効果がある。
(5) 吸込口の吸込気流には方向性があるので、吸込気流の角度調整が必要である。

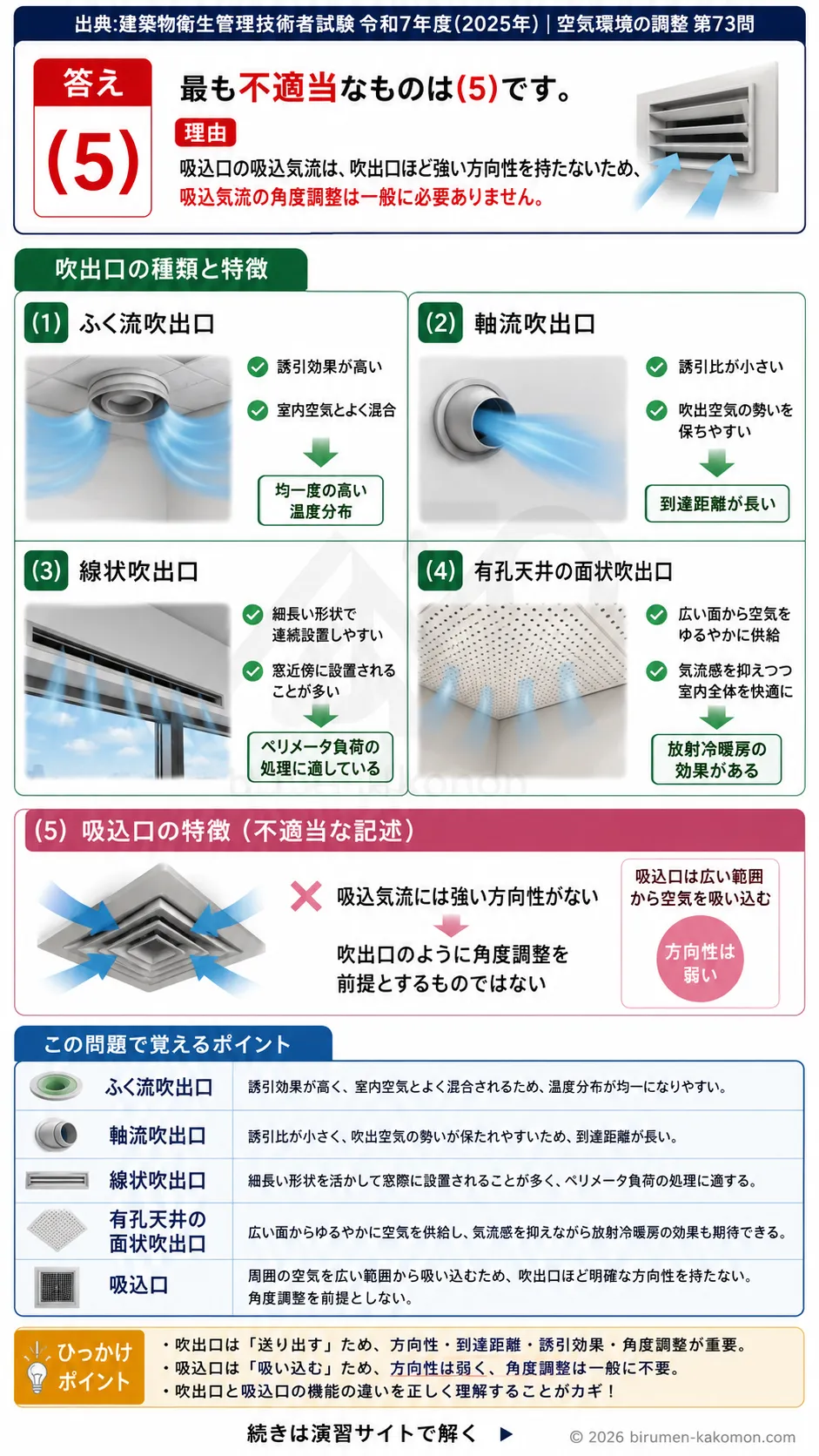

ビル管過去問｜空調の吹出口・吸込口の種類と特徴を解説
この問題は、空調設備における吹出口と吸込口の特徴を問う問題です。吹出口は、室内に空気をどのように送り出すかによって、到達距離、誘引効果、温度分布、設置場所などが異なります。一方、吸込口は吹出口と違い、周囲の空気を広い範囲から吸い込む性質があり、吹出口ほど明確な方向性を持ちません。そのため、最も不適当な選択肢は(5)です。
(1) ふく流吹出口は、他の吹出口に比べて誘引効果が高く、均一度の高い温度分布が得られる。
適切です。ふく流吹出口は、空気を天井面などに沿って広がるように吹き出す方式です。吹き出された空気が周囲の室内空気を巻き込みながら広がるため、誘引効果が高くなります。誘引効果が高いと、吹出空気と室内空気がよく混合され、室内の温度むらが小さくなります。そのため、均一度の高い温度分布が得られるという記述は適切です。
(2) 軸流吹出口は、誘引比が小さいため到達距離が長いのが特徴である。
適切です。軸流吹出口は、空気を一方向に比較的まっすぐ吹き出す性質があります。周囲の空気を巻き込む割合である誘引比が小さいため、吹き出した空気の勢いが保たれやすく、遠くまで到達しやすい特徴があります。誘引比が大きい吹出口は混合性に優れますが、到達距離は短くなりやすいため、この対比を押さえることが大切です。
(3) 線状吹出口は、ペリメータ負荷処理用として窓近傍に設置されることが多い。
適切です。線状吹出口は、細長い形状の吹出口で、窓際などに連続して設置しやすい特徴があります。建物の外周部であるペリメータゾーンは、外気温や日射の影響を受けやすく、熱負荷が大きくなりやすい場所です。そのため、窓近傍に線状吹出口を設置して、冷気や暖気を適切に供給し、ペリメータ負荷を処理することがあります。
(4) 有孔天井を用いた面状吹出口は、放射冷暖房の効果がある。
適切です。有孔天井を用いた面状吹出口は、天井面の広い範囲から空気をゆるやかに吹き出す方式です。気流感を抑えながら室内全体に空気を供給できるため、快適性を高めやすい特徴があります。また、天井面が空調された空気によって冷却または加熱されることで、放射による冷暖房効果も期待できます。したがって、この記述は適切です。
(5) 吸込口の吸込気流には方向性があるので、吸込気流の角度調整が必要である。
不適切です。吸込口は、吹出口のように空気を特定の方向へ送り出すものではなく、周囲の空気を比較的広い範囲から吸い込むものです。吹出口では気流の方向や到達距離が重要になるため、角度調整が必要になる場合があります。しかし、吸込口の吸込気流は吹出気流ほど強い方向性を持たないため、一般に角度調整を前提とするものではありません。この問題では、吹出口の方向性と吸込口の性質を混同している点が誤りです。
この問題で覚えるポイント
吹出口は、空気を室内へ送り出す設備であり、吹出方向、到達距離、誘引効果、温度分布への影響が重要です。ふく流吹出口は誘引効果が高く、室内空気との混合が進むため、温度分布を均一にしやすい特徴があります。軸流吹出口は誘引比が小さく、吹出空気の勢いが保たれやすいため、到達距離が長くなります。線状吹出口は細長い形状を活かして窓際に設置されることが多く、ペリメータ負荷の処理に適しています。有孔天井を用いた面状吹出口は、広い面から空気を供給でき、気流感を抑えながら放射冷暖房に近い効果も期待できます。吸込口は空気を吸い込む設備ですが、吹出口のように強い方向性を持つものではないため、吹出方向の調整と同じ感覚で考えないことが重要です。
ひっかけポイント
この問題のひっかけは、吹出口と吸込口の気流の性質を同じように考えさせる点にあります。吹出口は空気を押し出すため、方向性、到達距離、誘引比、角度調整が重要になります。一方、吸込口は周囲の空気を吸い込むため、吹出口ほど明確な方向性を持ちません。日常感覚では「吸い込む空気にも向きがある」と考えたくなりますが、空調設備の知識としては、吸込気流の方向性は吹出気流ほど問題にならないと整理します。このように、似た設備でも「吹き出す側」と「吸い込む側」では問われるポイントが異なるため、機能の違いに注目して判断することが大切です。
