問題
次の空気調和設備のうち、個別方式に該当しないものはどれか。
(1) 空気熱源ヒートポンプパッケージ
(2) ウォールスルー型ユニット
(3) 水熱源ヒートポンプパッケージ
(4) ビル用マルチパッケージ
(5) ターミナルエアハンドリングユニット

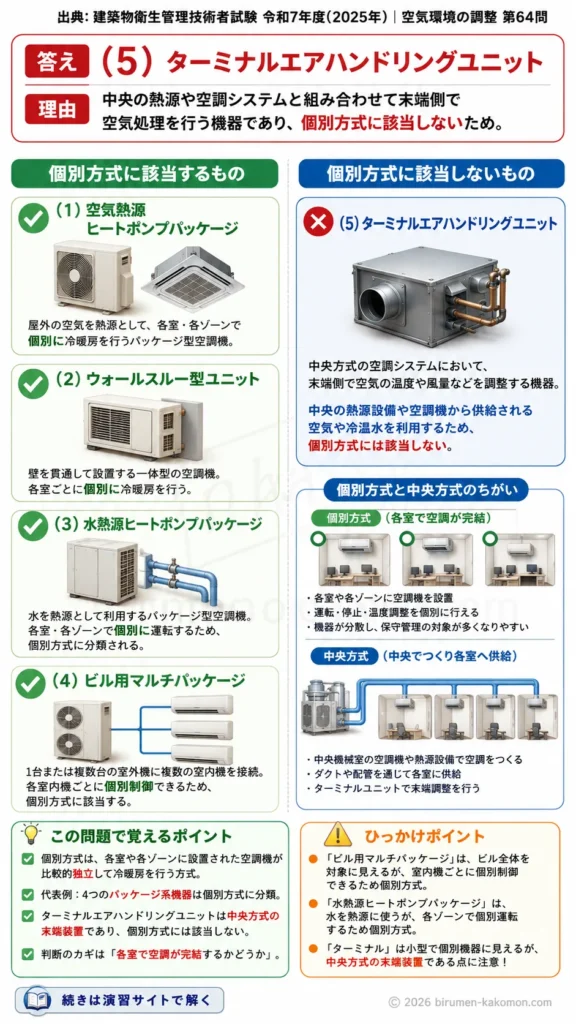

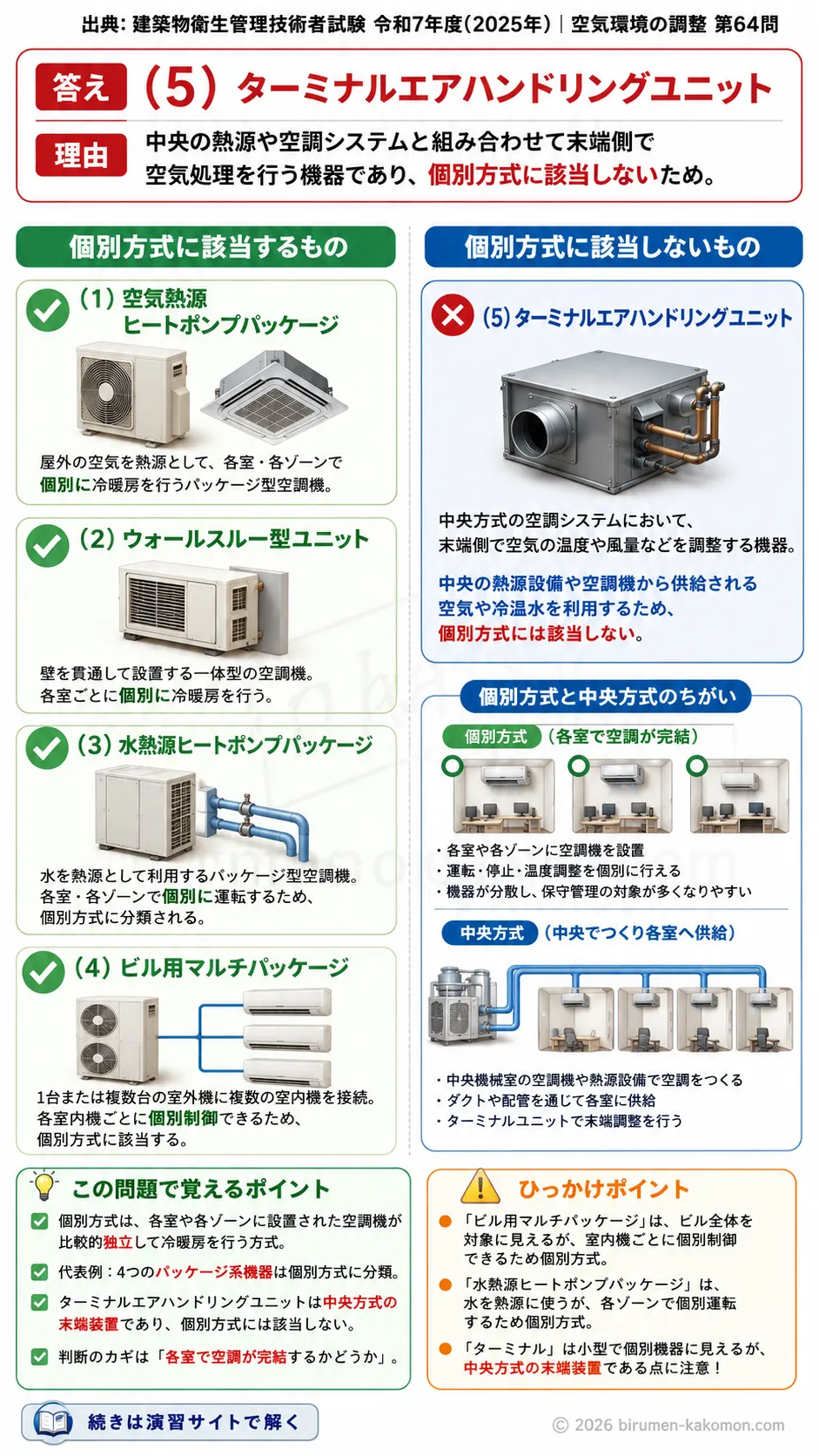

ビル管過去問｜個別方式空調を解説
この問題は、空気調和設備の分類のうち、個別方式に該当する設備と、中央方式に近い設備を見分けられるかを問う問題です。個別方式空調とは、各室や各ゾーンごとに比較的小さな機器を設置して空調を行う方式です。一方、ターミナルエアハンドリングユニットは中央熱源や中央設備と組み合わせて使われることが多く、個別方式には該当しません。したがって、正しい選択肢は(5)です。
(1) 空気熱源ヒートポンプパッケージ
適切です。空気熱源ヒートポンプパッケージは、外気を熱源として冷暖房を行うパッケージ形空調機です。店舗、事務室、小規模な建物などで各室または各区画ごとに設置されることが多く、代表的な個別方式空調です。室ごとに運転や温度調整がしやすく、中央機械室を大掛かりに設けなくても運用できる点が特徴です。そのため、個別方式に該当します。
(2) ウォールスルー型ユニット
適切です。ウォールスルー型ユニットは、壁を貫通して設置する一体型の空調機で、比較的小規模な室を個別に空調する設備です。ホテルの客室や小規模施設などでも用いられ、室単位で独立して運転できるのが特徴です。中央の空調機から空気を送る方式ではなく、その部屋に設置された機器が直接空調を行うため、典型的な個別方式に該当します。
(3) 水熱源ヒートポンプパッケージ
適切です。水熱源ヒートポンプパッケージは、水を熱源として各空調機が冷暖房を行う方式です。熱源として水配管を利用しますが、実際の空調は各区画に設置されたパッケージ機器ごとに行います。つまり、各室または各ゾーンに近い単位で制御できる方式であり、中央から一括で給気する方式とは異なります。そのため、個別方式空調として扱われます。
(4) ビル用マルチパッケージ
適切です。ビル用マルチパッケージは、1台または複数の室外機に対して複数の室内機を接続し、各室内機ごとに運転制御を行える空調方式です。オフィスビルやテナントビルで広く採用されており、部屋ごとの使用状況に応じた柔軟な空調が可能です。中央空調のように一括で空気を処理して送るのではなく、各室内機が個別に空調を担うため、個別方式に該当します。
(5) ターミナルエアハンドリングユニット
不適切です。ターミナルエアハンドリングユニットは、各ゾーンや各階に設けられる空気処理装置ですが、一般に中央熱源設備や中央ダクト系統と組み合わせて用いられる設備です。名称に「ターミナル」とあるため個別方式のように見えますが、実際には中央方式空調の末端機器として使われる性格が強い設備です。各室に独立したパッケージ機を置く個別方式とは考え方が異なります。そのため、個別方式には該当しません。この問題ではこれが最も不適当な選択肢です。
この問題で覚えるポイント
個別方式空調は、各室や各ゾーンに比較的小規模な空調機を設けて個別に運転・制御する方式です。空気熱源ヒートポンプパッケージ、ウォールスルー型ユニット、水熱源ヒートポンプパッケージ、ビル用マルチパッケージは、いずれも個別方式として整理できます。中央方式は、熱源や空気処理を中央でまとめて行い、各所へ供給する考え方です。ターミナルエアハンドリングユニットは、中央方式の系統の中で使われる設備として押さえることが重要です。
ひっかけポイント
「ターミナル」という言葉から、各室ごとに設置する個別機器のように感じてしまいやすい点がひっかけです。しかし、設備分類では名称だけでなく、中央設備と組み合わせて使うかどうかで判断する必要があります。また、熱源に水を使う水熱源ヒートポンプパッケージも、中央方式と誤解しやすいですが、空調機そのものが各区画単位で動くため個別方式です。設備の名前の印象ではなく、どこで空気を処理し、どの単位で制御するかで整理すると正解しやすくなります。
