出典：建築物衛生管理技術者試験令和7年度(2025年)｜空気環境の調整第59問
問題

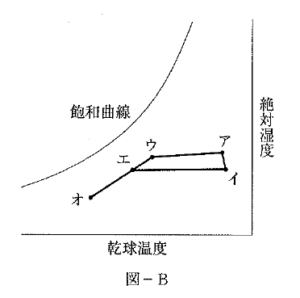

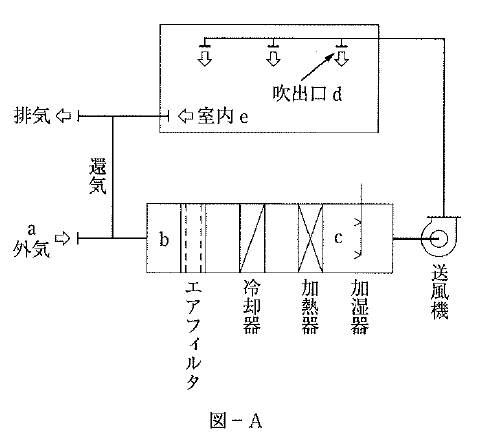

暖房時における空気調和システムを図-Aに、空気の状態変化を湿り空気線図上に表したものを図-Bに示す。
図-Aの各点に対する図-B中の状態点との組合せとして、最も適当なものは次のうちどれか。
(1) 図-A：a／図-B：エ
(2) 図-A：b／図-B：ア
(3) 図-A：c／図-B：イ
(4) 図-A：d／図-B：ウ
(5) 図-A：e／図-B：オ
ビル管過去問｜空気調和と湿り空気線図を解説

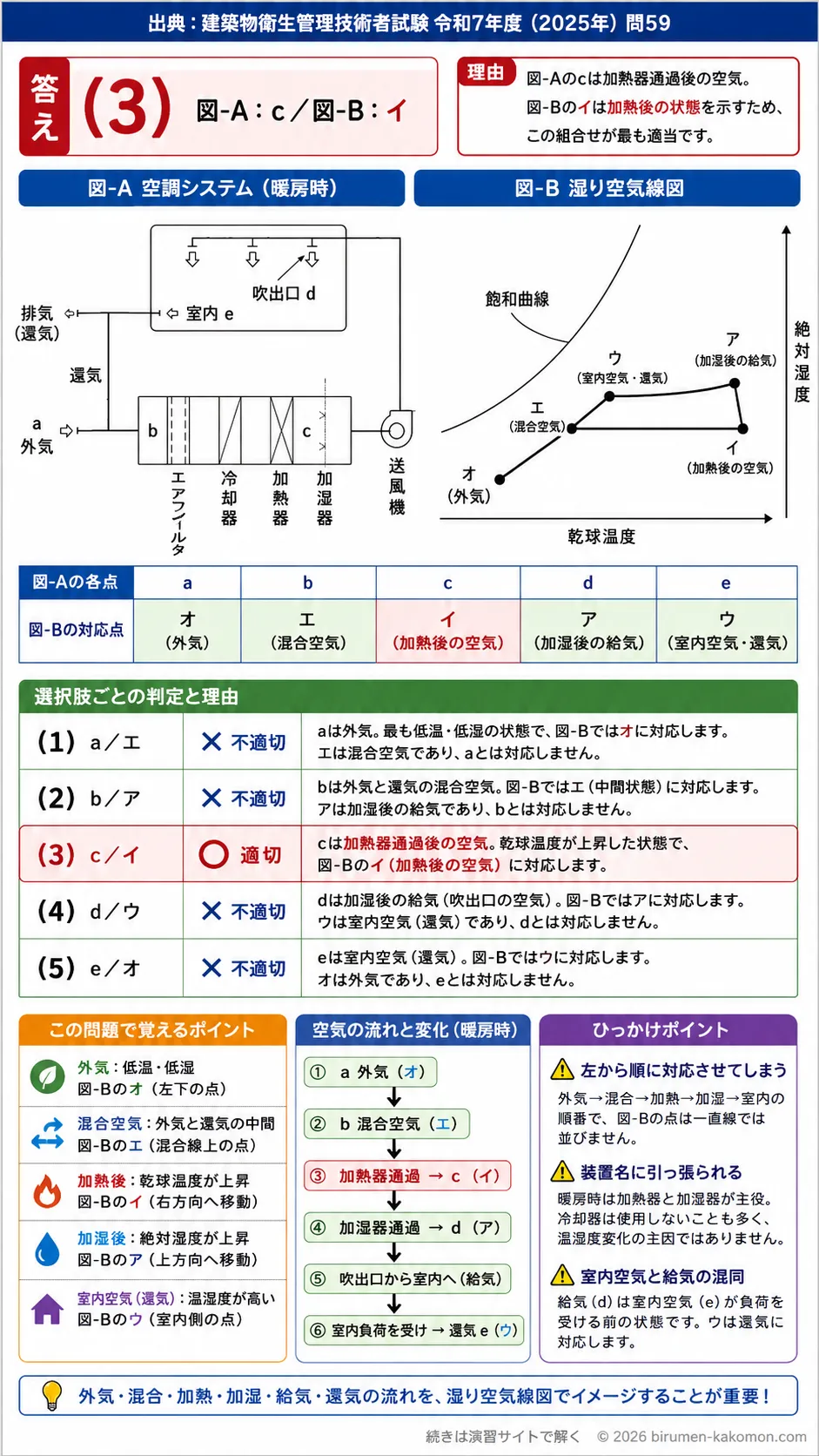

この問題は、暖房時の空気調和システムにおいて、外気、還気、混合空気、加熱後の空気、加湿後の空気などが、湿り空気線図上でどのように変化するかを判断する問題です。正しい選択肢は(3)です。暖房時は、まず外気と還気が混合され、その後、加熱によって乾球温度が上がり、必要に応じて加湿されます。湿り空気線図では、加熱は絶対湿度がほぼ変わらず右方向へ移動し、加湿は絶対湿度が増加する方向へ移動することを押さえることが重要です。
(1) 図-A：a／図-B：エ
不適切です。図-Aのaは、一般に外気または空気調和システムに取り入れられる初期の空気状態を示す位置として扱われます。暖房時の外気は、室内空気に比べて温度が低く、湿り空気線図上では低温側に位置します。一方、図-Bのエが加熱後や加湿後に近い状態点である場合、aとは対応しません。空気調和の流れでは、外気は最初に取り入れられ、その後に還気と混合され、さらに加熱や加湿を受けるため、処理後の状態点と取り違えないことが大切です。
(2) 図-A：b／図-B：ア
不適切です。図-Aのbは、還気や混合前後の空気状態を示す位置として考えられます。還気は室内から戻ってくる空気であり、外気よりも温度が高く、湿り空気線図上でも外気とは異なる位置にあります。図-Bのアが外気側の低温の状態点である場合、bとは対応しません。暖房時の空気調和では、外気と還気を混同しやすいですが、還気は室内条件に近い状態であることを意識すると判断しやすくなります。
(3) 図-A：c／図-B：イ
適切です。図-Aのcは、外気と還気が混合された後の空気状態を示す点と考えられます。外気と還気が混ざると、湿り空気線図上では、外気の状態点と還気の状態点を結ぶ直線上の中間に混合空気の状態点が現れます。図-Bのイがこの混合空気の位置に当たるため、図-Aのcと図-Bのイの組合せが正しいです。空気調和の問題では、混合空気は「外気と還気の中間に位置する」と覚えると、湿り空気線図の読み取りがかなり楽になります。
(4) 図-A：d／図-B：ウ
不適切です。図-Aのdは、混合空気が加熱コイルなどを通過した後の状態を示す位置と考えられます。加熱では、空気中の水蒸気量は基本的に変わらず、乾球温度だけが上昇します。そのため、湿り空気線図上では、絶対湿度をほぼ一定に保ったまま右方向へ移動します。図-Bのウが加湿後のように絶対湿度が増えた状態を示している場合、dとは対応しません。加熱と加湿の違いを線図上の移動方向で判断することが重要です。
(5) 図-A：e／図-B：オ
不適切です。図-Aのeは、加熱や加湿を終えて室内へ供給される空気の状態を示す位置と考えられます。暖房時の給気は、室内の熱損失を補うため、室内空気より高い温度で供給されることが多く、加湿が行われる場合は絶対湿度も上昇します。図-Bのオがこの給気状態に該当しない場合、eとの組合せは適切ではありません。給気は空気調和処理の最終段階に近い状態であり、外気や混合空気と混同しないようにしましょう。
この問題で覚えるポイント
暖房時の空気調和では、外気と還気を混合し、その混合空気を加熱し、必要に応じて加湿してから室内へ供給します。湿り空気線図では、外気と還気の混合状態は、両者の状態点を結ぶ直線上に現れます。加熱だけを行う場合は、絶対湿度はほぼ変化せず、乾球温度が上がるため、線図上では右方向へ移動します。加湿を行う場合は、空気中の水蒸気量が増えるため、絶対湿度が上昇する方向へ移動します。冷却、加熱、加湿、混合のそれぞれで、湿り空気線図上の動き方が異なるため、空気調和システムの順番と線図上の移動方向をセットで覚えることが大切です。
ひっかけポイント
この問題のひっかけは、図-Aの機器内の位置と、図-Bの湿り空気線図上の状態点を単純な順番だけで結び付けてしまう点にあります。特に、外気、還気、混合空気は見た目だけでは判断しにくく、湿り空気線図上でどの位置に来るかを理解していないと誤答しやすくなります。また、加熱後の空気と加湿後の空気を混同するのも典型的な罠です。加熱は温度だけを上げる操作で、加湿は水蒸気量を増やす操作です。この違いを線図上の移動方向として理解しておくと、似た形式の問題にも対応しやすくなります。
