出典：建築物衛生管理技術者試験 令和6年度（2024年）｜給水および排水の管理 第130問
問題
排水槽と排水ポンプに関する次の記述のうち、最も不適当なものはどれか。
(1) 排水槽の底の勾配は、吸込みピットに向かって1／15とする。
(2) 排水槽内は、ブロワによってばっ気すると正圧になるので排気を行う。
(3) 厨房用排水槽から排水を排除するには、汚水ポンプを用いる。
(4) 排水水中ポンプは、排水槽の吸込みピットの壁面から200mm以上離して設置する。
(5) 排水槽のマンホールは、排水水中ポンプ又はフート弁の直上に設置する。
ビル管過去問｜排水槽と排水ポンプの構造設計を解説
この問題は、排水槽と排水ポンプの基本的な構造、維持管理しやすい配置、そして排水の性状に応じた機器選定を問う問題です。正しい選択肢は、最も不適当なものとして(3)です。厨房用排水槽の排水には油脂や残さが混入しやすく、単純に「汚水ポンプを用いる」とする表現は不適切です。排水槽の底勾配、ばっ気時の排気、ポンプの離隔、マンホール位置については、いずれも保守性や安全性を踏まえた適切な内容です。このテーマでは、排水の種類ごとに必要な設備条件が異なることを丁寧に押さえることが大切です。
(1) 排水槽の底の勾配は、吸込みピットに向かって1／15とする。
適切です。排水槽の底に勾配を設ける目的は、槽内に汚れや沈殿物を残しにくくし、排水を吸込みピットへ集めやすくすることにあります。底が平らだと汚泥や固形物が槽内に滞留しやすくなり、悪臭や腐敗、清掃負担の増加につながります。吸込みピットへ向かって十分な勾配を確保することは、排水槽の衛生管理上とても重要です。1／15という勾配は、排水を円滑に集めるための標準的な考え方として妥当です。
(2) 排水槽内は、ブロワによってばっ気すると正圧になるので排気を行う。
適切です。排水槽内をばっ気すると、空気が強制的に送り込まれるため、槽内の圧力は上がりやすくなります。このとき適切な排気が行われないと、槽内に空気や臭気がこもり、設備の不具合や悪臭漏れの原因になります。排水槽は衛生上、臭気対策が非常に重要であり、ばっ気を行う場合には給気だけでなく排気経路も確保して、槽内が不適切な状態にならないように設計する必要があります。そのため、この記述は正しいです。
(3) 厨房用排水槽から排水を排除するには、汚水ポンプを用いる。
不適切です。厨房用排水は、便所排水のような汚水とは性状が異なり、油脂分や食物残さを多く含む雑排水として扱うのが基本です。このため、厨房用排水槽からの排水排除にあたっては、排水の性状に適した雑排水用のポンプや、油脂分への配慮をした構造のポンプを選定する必要があります。「汚水ポンプを用いる」と断定してしまうと、排水の分類と機器選定の考え方を混同しています。ビル管試験では、汚水、雑排水、特殊排水の違いを押さえたうえで、適切なポンプや処理設備を選ぶことが重要です。厨房排水はとくにグリース阻集器などとの関係も深いため、この記述は最も不適当です。
(4) 排水水中ポンプは、排水槽の吸込みピットの壁面から200mm以上離して設置する。
適切です。排水水中ポンプを壁面に近づけすぎると、水の流れが偏ったり、吸込みが阻害されたりして、ポンプの性能低下や異常運転の原因になります。また、壁際に汚れがたまりやすくなり、保守管理もしにくくなります。一定以上の離隔を確保することにより、ポンプまわりの流れを安定させ、吸込み条件を良好に保つことができます。200mm以上離すという記述は、ポンプの安定運転と維持管理のしやすさの面から妥当です。
(5) 排水槽のマンホールは、排水水中ポンプ又はフート弁の直上に設置する。
適切です。マンホールは点検、清掃、機器の取り外しや交換を行うための重要な開口部です。排水水中ポンプやフート弁の直上に設けておけば、保守作業がしやすくなり、点検時の作業性と安全性が向上します。逆に、機器の真上にマンホールがないと、作業のたびに無理な姿勢や特殊な搬出入が必要になり、維持管理が大きな負担になります。排水設備は設置後の保守が長期間続くため、初期設計の段階でこうした作業性を確保しておくことが大切です。

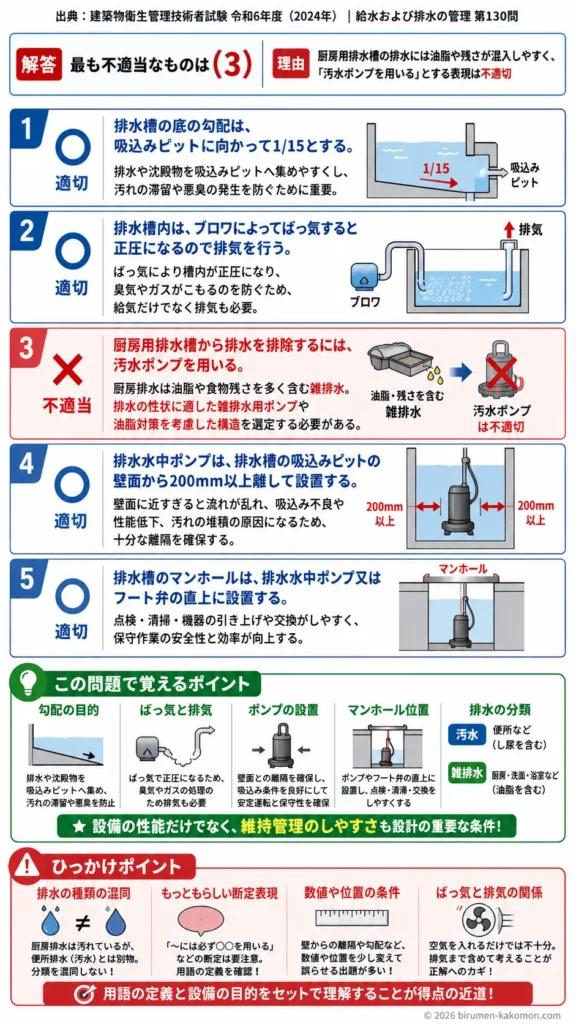

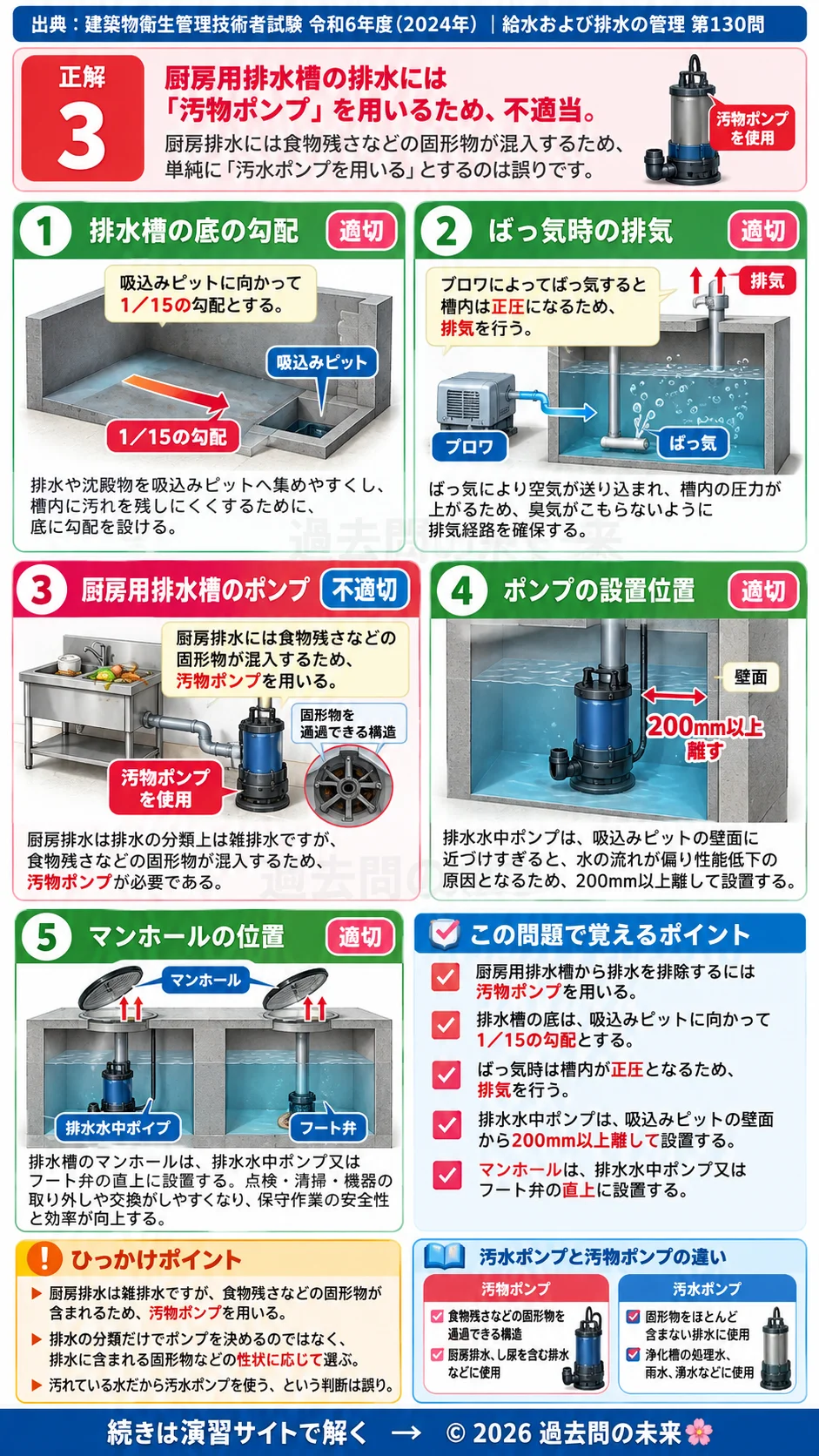

この問題で覚えるポイント
排水槽の底は、排水や沈殿物を吸込みピットへ集めやすくするため、適切な勾配を設けます。目的は排水の円滑な集水と、汚れの滞留防止です。 排水槽をばっ気する場合は、空気を送り込むだけでなく排気も必要です。ばっ気によって槽内が正圧になり、臭気やガスの処理が不十分になるおそれがあるためです。 ポンプの設置では、壁面との離隔を確保し、吸込み条件を悪化させないことが重要です。近すぎると流れが乱れ、性能低下や汚れの堆積を招きます。 マンホールは、ポンプやフート弁の点検、引き上げ、交換がしやすい位置に設けるのが原則です。排水設備では、機器性能だけでなく維持管理性も設計条件として重視されます。 排水の分類は正誤判断の基本です。便所などのし尿を含むものは汚水、厨房洗面浴室などの排水は雑排水です。厨房排水は油脂分を多く含むため、一般の汚水と同じ感覚で扱わず、油脂対策や適切なポンプ選定まで含めて理解する必要があります。 試験では、「排水槽」「ポンプ」「通気排気」「マンホール位置」「維持管理性」がセットで問われやすいです。単独の知識ではなく、設備全体の運用を意識して整理すると得点しやすくなります。
ひっかけポイント
この問題の典型的な罠は、「汚れている排水だから汚水ポンプだろう」という日常感覚に引っぱられることです。厨房排水は確かに汚れていますが、設備上の分類では便所排水とは別に考える必要があります。見た目の印象で判断すると誤ります。 「一部はそれっぽく聞こえるが、分類だけが間違っている」選択肢は非常に出やすいです。文章全体の雰囲気ではなく、用語の定義が正しいかを確認する癖が必要です。 ポンプやマンホールの設置条件は、数値や位置関係を少しずらして誤らせる出題が多いです。壁からの離隔や直上配置などは、単なる暗記ではなく、なぜその条件が必要かまで理解しておくと対応しやすくなります。 ばっ気と排気の関係も、空気を入れるならそれでよいと考えてしまうと危険です。実務では、送気すれば内部圧力や臭気処理の問題が生じるため、排気まで含めて考えるのが基本です。 今後も、「排水の種類の混同」「管理しやすい構造の原則」「一見もっともらしい断定表現」は繰り返し狙われます。用語の定義と設備の目的をセットで覚えることが、ひっかけ対策として有効です。
