排水通気配管に関する次の記述のうち、最も不適当なものはどれか。
(1) 結合通気管は、高層建築物のブランチ間隔10以上の排水立て管において、最上階から数えてブランチ間隔10以内ごとに設ける。
(2) 通気管の末端は、窓換気口等の付近で大気に開放する場合、窓換気口の上端から600mm以上立ち上げて開口する。
(3) 通気立て管の下部は、排水立て管に接続されている最低位の排水横枝管より高い位置で、排水立て管から取り出す。
(4) 伸頂通気方式では、排水立て管と排水横主管の接続には、大曲がりベンドなどを用いる。
(5) 通気立て管の上部は、最高位の衛生器具のあふれ縁から150mm以上高い位置で伸頂通気管に接続する。

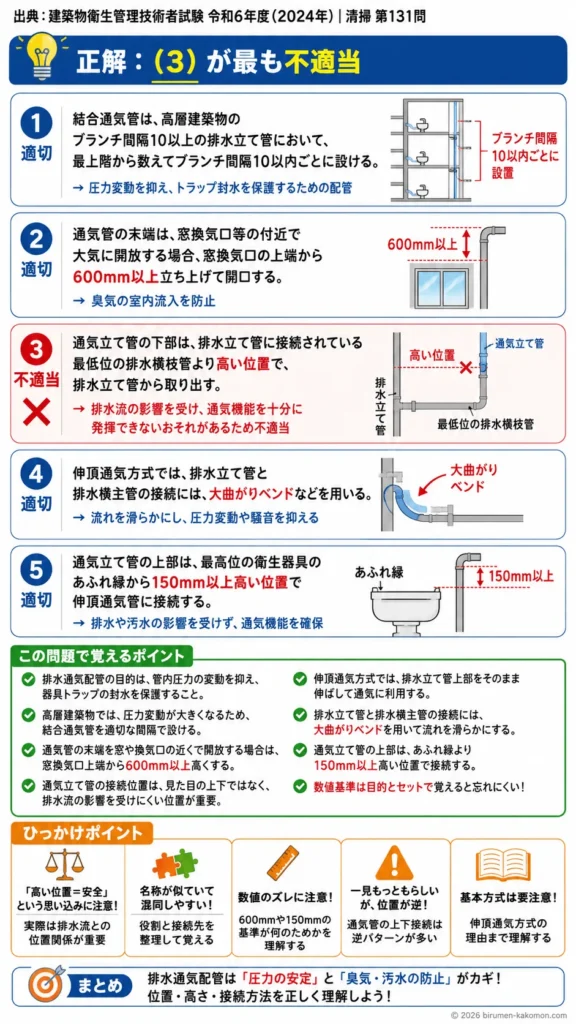

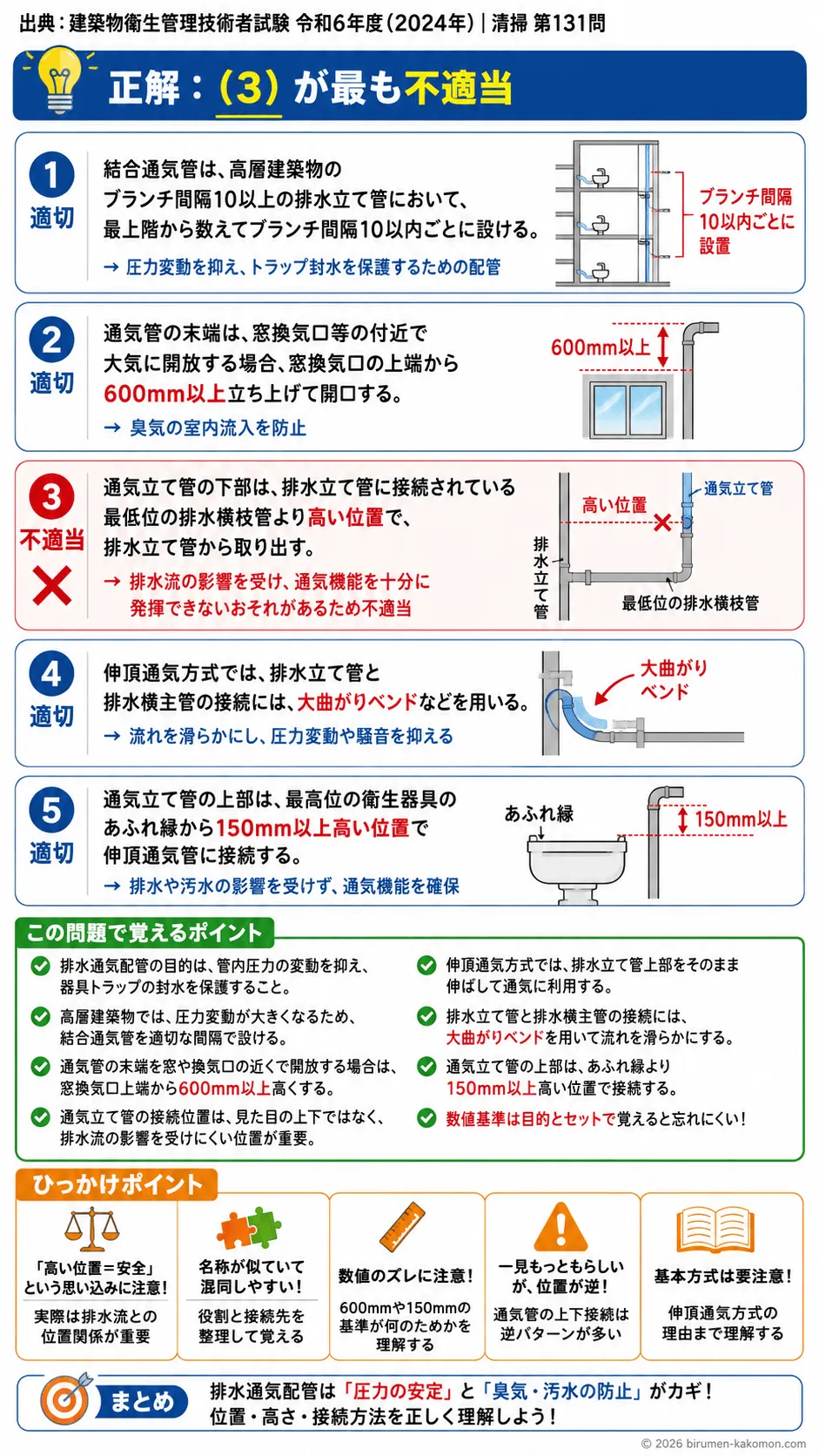

ビル管過去問｜排水通気配管の種類（結合通気管高層建築物の通気方式）を解説
この問題は、排水通気配管の基本的な構成と、高層建築物における通気方式の要点が理解できているかを問う問題です。排水設備では、排水そのものだけでなく、管内の圧力変動を抑えて器具トラップの封水を守るための通気が非常に重要です。今回は、結合通気管、通気管末端の開口条件、通気立て管の接続位置、そして伸頂通気方式の考え方が論点になっています。正解は(3)です。通気立て管の下部は、最低位の排水横枝管より高い位置ではなく、適切な位置関係に基づいて排水立て管へ接続しなければならず、設問文の記述は不適切です。ほかの選択肢は、排水通気配管の基準や実務上の考え方として適切です。
(1) 結合通気管は、高層建築物のブランチ間隔10以上の排水立て管において、最上階から数えてブランチ間隔10以内ごとに設ける。
適切です。結合通気管は、高層建築物の排水立て管において、管内圧力の異常な変動を抑えるために設けられる通気配管です。高層になるほど、上層からの排水によって立て管内の空気が押し下げられたり吸い上げられたりして、トラップ封水が破られやすくなります。そのため、一定のブランチ間隔ごとに結合通気管を設けて、排水立て管と通気立て管の圧力を均衡させる必要があります。設問の「最上階から数えてブランチ間隔10以内ごとに設ける」という記述は、高層建築物の排水通気設計の考え方として妥当です。試験では、結合通気管は単なる補助配管ではなく、封水保護のための圧力調整設備であることを理解しておくことが大切です。
(2) 通気管の末端は、窓換気口等の付近で大気に開放する場合、窓換気口の上端から600mm以上立ち上げて開口する。
適切です。通気管の末端を大気に開放するのは、排水系統内の空気を円滑に出入りさせて、管内圧力を大気圧に近づけるためです。ただし、開口位置が低すぎると、通気管からの臭気やガスが窓や換気口を通じて室内に入り込み、衛生上の問題を起こします。そのため、窓や換気口の近くで大気開放する場合には、これらの開口部より十分に高い位置まで立ち上げる必要があります。設問の「窓換気口の上端から600mm以上」という数値は、臭気障害を防ぐための代表的な基準です。こうした数値は暗記だけでなく、なぜその高さが必要なのかを、臭気逆流防止という目的と結びつけて覚えると忘れにくくなります。
(3) 通気立て管の下部は、排水立て管に接続されている最低位の排水横枝管より高い位置で、排水立て管から取り出す。
不適切です。通気立て管の下部接続位置は、排水立て管内の圧力変動や汚水の流れの影響を考慮して決める必要があります。設問のように「最低位の排水横枝管より高い位置」で取り出すという記述は不適切です。通気管は、排水の流れに直接巻き込まれにくく、かつ適切に通気機能を果たせる位置で接続しなければなりません。もし接続位置を誤ると、排水流による正圧や負圧の影響を強く受け、通気の役割を十分に果たせなくなります。結果として、器具トラップの封水が吸い出されたり押し出されたりして、悪臭や衛生害虫の侵入につながるおそれがあります。この選択肢は、「高い位置なら安全そうだ」という直感を利用したひっかけですが、通気配管は見た目の上下関係ではなく、排水流との関係で理解する必要があります。
(4) 伸頂通気方式では、排水立て管と排水横主管の接続には、大曲がりベンドなどを用いる。
適切です。伸頂通気方式は、排水立て管の上部をそのまま延長して大気に開放する方式で、比較的基本的な通気方式として広く用いられます。この方式では、排水立て管の下部で排水横主管に接続する際、急激な流れの変化を避けることが重要です。そこで、大曲がりベンドなどを用いて、排水の流れをなめらかに方向転換させます。もし急角度の継手を使うと、流速変化による圧力変動が大きくなり、騒音や封水破壊、管内の負荷増大を招きやすくなります。したがって、この記述は適切です。試験では、単に「どの継手を使うか」だけでなく、「なぜ大曲がりが必要なのか」という流体の挙動までイメージできると強いです。
(5) 通気立て管の上部は、最高位の衛生器具のあふれ縁から150mm以上高い位置で伸頂通気管に接続する。
適切です。通気立て管の上部接続位置は、衛生器具からの排水やあふれの影響を受けず、安定して通気機能を発揮できるように設定しなければなりません。そのため、最高位の衛生器具のあふれ縁より一定以上高い位置で接続することが必要です。設問の「150mm以上高い位置」という基準は、この考え方に沿ったものです。あふれ縁は、器具に水があふれ始める基準線であり、それより低い位置で通気管を接続すると、排水や汚水の影響を受けるおそれがあります。通気配管は空気の通り道である一方、汚水が入り込まないことも重要です。この選択肢は、通気の衛生性と機能性の両方を意識できているかを確認する内容です。
この問題で覚えるポイント
排水通気配管の目的は、管内圧力の変動を抑え、器具トラップの封水を保護することです。
高層建築物では、排水立て管内の圧力変動が大きくなりやすいため、結合通気管などを設けて圧力を調整します。
結合通気管は、高層建築物の排水立て管と通気立て管を適切な間隔で結び、正圧と負圧の影響を緩和するための配管です。
通気管の末端を窓や換気口の近くで大気開放する場合は、臭気の室内流入を防ぐため、窓換気口上端から600mm以上高くする必要があります。
通気立て管の接続位置は、単純な上下関係ではなく、排水流の影響を受けにくい位置であることが重要です。
伸頂通気方式では、排水立て管上部をそのまま伸ばして通気に利用します。
排水立て管と排水横主管の接続部では、大曲がりベンドなどを用いて流れを滑らかにし、圧力変動や騒音を抑えます。
通気立て管の上部は、最高位の衛生器具のあふれ縁より150mm以上高い位置で接続することが基本です。
試験では、結合通気管、伸頂通気、各個通気、ループ通気など、似た名称の通気方式の違いも整理しておくと有効です。
数値問題は、600mmや150mmのような基準値だけでなく、その目的である臭気防止や排水影響防止とセットで覚えることが重要です。
ひっかけポイント
通気配管の設問では、「高い位置」「低い位置」といった表現が出ると、感覚的に安全そうな方を選びやすいですが、実際には排水流との位置関係が重要です。見た目の上下だけで判断すると誤りやすいです。
結合通気管や通気立て管は名称が似ているため、役割を混同しやすいです。名称ではなく、「どことどこをつなぎ、何のために設けるのか」で整理する必要があります。
数値基準は、微妙なズレで誤答を誘う定番です。600mmや150mmといった数字を、窓換気口対策なのか、あふれ縁との離隔なのかまで含めて覚えておかないと混乱しやすいです。
「一見もっともらしいが、基準の位置関係が逆」という文章は頻出です。特に通気管の上下接続位置に関する問題では、正しい語句を使いながら位置だけを誤らせるパターンに注意が必要です。
伸頂通気方式は基本方式であるため、受験者は安心して流し読みしがちです。しかし、接続部に大曲がりベンドを用いる理由まで理解していないと、別の問題で応用が利かなくなります。単語暗記ではなく、排水の流れ方まで頭に入れておくことが大切です。
