出典：建築物衛生管理技術者試験 令和6年度（2024年） 給水および排水の管理 第129問
問題
排水通気設備に関する次の記述のうち、最も不適当なものはどれか。
(1) 厨房用の口径100mmの排水管に設置する掃除口の口径は、100mmとする。
(2) 管径125mmの排水横管の最小勾配は、1／150とする。
(3) ドーム状のルーフドレンのストレーナ部分の開口面積は、それに接続する排水管の管断面積の2倍程度が必要である。
(4) 器具排水管から各個通気管を取り出す場合、各個通気管は、トラップのウェアから管径の2倍以上離れた位置からとする。
(5) 飲料用貯水槽の間接排水管の口径が65mmの場合、排水口空間は、最小125mmとする。

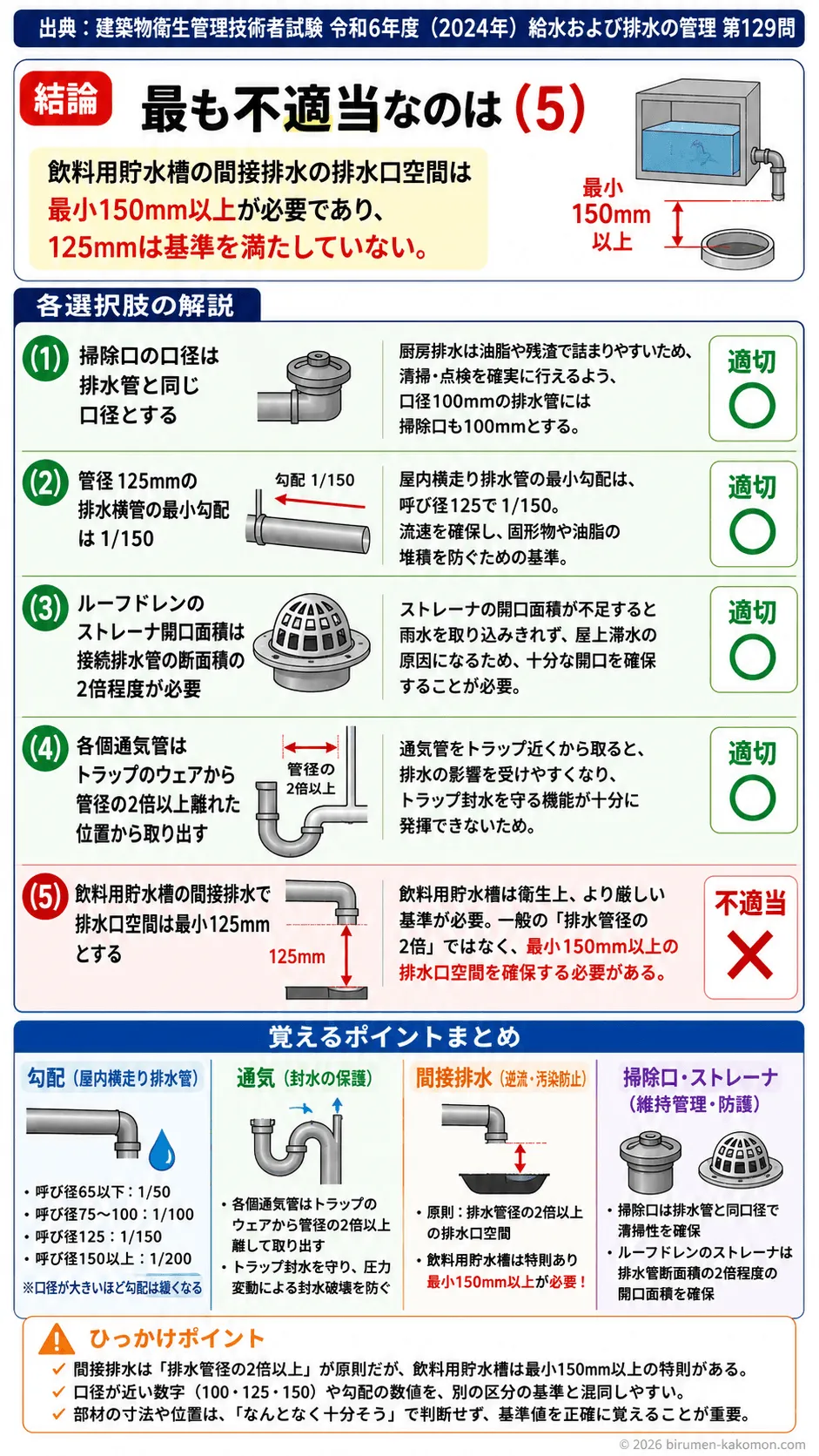

ビル管過去問｜排水通気設備の構造（厨房排水トラップ通気管）を解説
この問題は、排水通気設備の施工基準や構造上の基本数値を正しく押さえているかを問う問題です。排水設備では、詰まりを防ぐための掃除口、流れを確保するための勾配、雨水を安全に取り込むルーフドレン、トラップ封水を守る通気管、さらに衛生上重要な間接排水の空間寸法など、細かな数値基準が頻出です。正しい選択肢は(1)から(4)で、最も不適当なのは(5)です。(5)は飲料用貯水槽の間接排水に必要な排水口空間の最小値を125mmとしている点が誤りで、正しくは最小150mm以上です。屋内横走り排水管の勾配については、呼び径125の最小勾配が1/150とされており、この点は基準に合っています。間接排水についても、一般には排水管径の2倍以上の空間を確保しますが、飲料用貯水槽は衛生上より厳しく、最小150mm以上が必要です。
(1) 厨房用の口径100mmの排水管に設置する掃除口の口径は、100mmとする。
適切です。厨房排水は油脂分や食物残渣を含みやすく、一般の排水よりも管内閉塞を起こしやすい系統です。そのため、清掃や点検を確実に行えるように、掃除口は十分な開口を確保する必要があります。口径100mmの厨房排水管に対して掃除口の口径を100mmとする扱いは、維持管理性を考えた正しい内容です。口径を小さくすると、清掃器具が入りにくくなり、詰まり除去や内部確認がしにくくなるため、実務上も不利です。厨房系統は「流せればよい」のではなく、「後から確実に保守できること」が大切だと理解しておくと判断しやすくなります。
(2) 管径125mmの排水横管の最小勾配は、1／150とする。
適切です。排水横管は、汚物や雑排水を重力で流す配管なので、管径ごとに必要な最小勾配が定められています。勾配が小さすぎると流速が不足し、固形物や油脂分が管内に残りやすくなります。逆に、勾配が大きすぎても水だけが先に流れて固形分が残ることがあり、適切な範囲で設計することが重要です。屋内横走り排水管については、呼び径125の最小勾配は1/150とされているため、本選択肢は正しいです。ここは数字を単独で暗記するよりも、呼び径が大きくなるほど要求勾配が緩くなる流れで覚えると、他の問題にも対応しやすくなります。
(3) ドーム状のルーフドレンのストレーナ部分の開口面積は、それに接続する排水管の管断面積の2倍程度が必要である。
適切です。ルーフドレンのストレーナは、落葉やごみの流入を抑えながら、雨水を十分に取り込むための部分です。ここで開口面積が不足すると、雨水が排水しきれず、屋上に滞水する原因になります。試験では、ドーム状ルーフドレンのストレーナ開口面積は接続排水管断面積の2倍程度という整理で問われることがあり、本選択肢はその基準に沿った内容です。なお、実務資料では製品仕様や用途区分により表現や必要値の示し方が異なることがありますが、試験対策としては「ストレーナは排水管より十分大きな有効開口が必要」という原則を押さえることが重要です。国土交通省の仕様でも、ストレーナの有効開口面積は接続排水管断面積に対して一定以上を求めており、十分な開口確保が必要という考え方は共通しています。
(4) 器具排水管から各個通気管を取り出す場合、各個通気管は、トラップのウェアから管径の2倍以上離れた位置からとする。
適切です。各個通気管は、器具排水時の圧力変動からトラップ封水を守るために設けます。もし通気管の取り出し位置がトラップのすぐ近くすぎると、排水の流れや飛沫の影響を受けやすくなり、十分な通気機能が得られなかったり、逆に排水の影響を通気側へ持ち込んだりするおそれがあります。そのため、トラップのウェアから一定距離を確保して取り出す必要があり、管径の2倍以上離すというのが正しい考え方です。通気管は空気の逃げ道であると同時に、封水保護装置でもあるので、位置関係まで含めて覚えることが大切です。
(5) 飲料用貯水槽の間接排水管の口径が65mmの場合、排水口空間は、最小125mmとする。
不適切です。間接排水では、排水先からの逆流や汚染を防ぐために、排水管の先端と受け口の間に排水口空間を設けます。一般には排水管径の2倍以上の空間を確保しますが、飲料用貯水槽は飲料水を扱うため、より厳しい衛生条件が求められます。そのため、飲料用貯水槽の間接排水では、排水管径の2倍という一般則とは別に、最小150mm以上の排水口空間を確保しなければなりません。口径65mmなら2倍は130mmですが、この場合でも採用すべき下限は125mmではなく150mmです。つまり、この選択肢は飲料用貯水槽にだけ適用される特別基準を外している点が誤りです。
この問題で覚えるポイント
排水通気設備では、数値基準をばらばらに暗記するのではなく、何を守るための数値かをセットで覚えることが重要です。まず、排水横管の勾配は、口径が小さいほど大きい勾配が必要で、呼び径65以下は1/50、75100は1/100、125は1/150、150以上は1/200という流れで整理すると覚えやすいです。次に、間接排水は逆流や汚染防止のために設けるもので、原則は排水管径の2倍以上の排水口空間ですが、飲料用貯水槽だけは特に衛生性が重視され、最小150mm以上という特別ルールがあります。通気設備では、各個通気管はトラップ封水を守るためのもので、トラップのウェアに近すぎる位置から取ってはいけません。さらに、掃除口やストレーナのような保守防護部材は、単なる付属品ではなく、閉塞防止や点検性確保のために必要な構造です。試験では、こうした「流すための勾配」「守るための通気」「汚染を防ぐための間接排水」「維持管理のための掃除口」という役割ごとに整理しておくと、正誤判断が安定します。
ひっかけポイント
この問題のひっかけは、「一般原則」と「例外規定」を混同させるところにあります。特に間接排水は、排水管径の2倍以上という一般ルールを覚えている受験者ほど、飲料用貯水槽の特則を見落としやすいです。口径65mmなら2倍で130mmだから125mmでも近い数字で合っていそうだ、と感覚で判断すると誤ります。また、勾配や通気管の位置のような数値問題では、100、125、150といった近い数字が並ぶため、うろ覚えだと別の口径区分の値を当てはめてしまいがちです。さらに、ルーフドレンや掃除口のような部材は、日常業務で細かな寸法まで意識しない人ほど、「なんとなく十分そう」で判断してしまう危険があります。今後も、設備問題では「原則だけでなく、その設備だけに適用される例外がないか」「数値が近い別基準を混同していないか」を必ず確認する癖をつけることが大切です。
