出典：建築物衛生管理技術者試験令和6年度(2024年)｜給水および排水の管理第111問
問題
給水設備の汚染に関する次の記述のうち、最も不適当なものはどれか。
(1) クロスコネクションとは、飲料水系統と他の配管系統を配管などで直接接続することである。
(2) 大容量の貯水槽の場合は、槽内に迂回壁を設置して滞留域の発生を抑制する。
(3) 大便器洗浄弁には、大気圧式バキュームブレーカを設置する。
(4) 上水配管から消火系統への水の補給は、消火用水槽を設けて行う。
(5) 洗面器における吐水口空間は、水栓の吐水口端と水受け容器のオーバフロー口との垂直距離である。

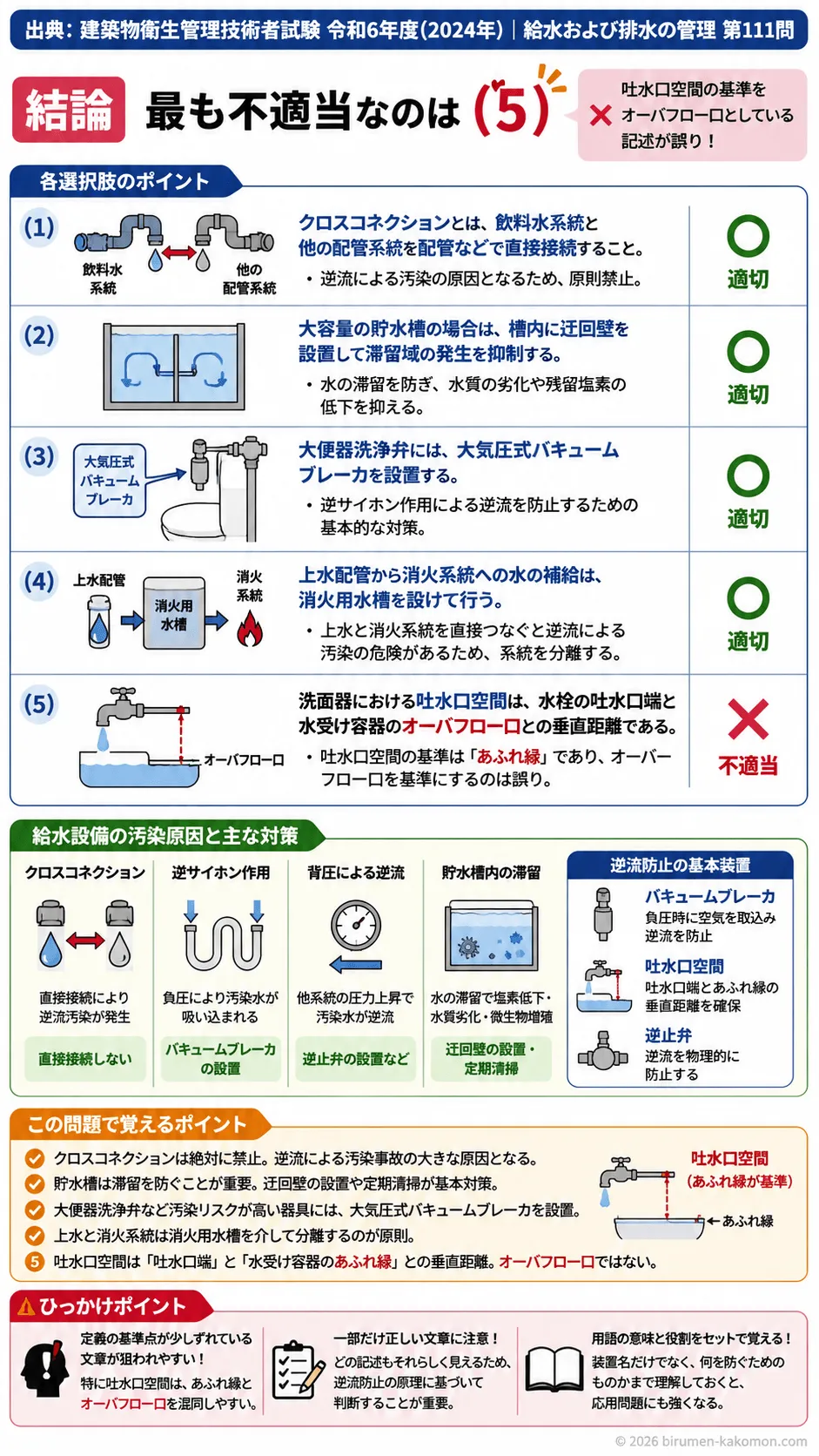

ビル管過去問｜給水設備の汚染原因と対策を解説
この問題は、給水設備が汚染される代表的な原因と、その防止方法を正しく理解しているかを問う問題です。給水設備の汚染は、逆流、滞留、系統の誤接続などによって生じます。そのため、クロスコネクションの禁止、貯水槽内の滞留防止、バキュームブレーカの設置、消火系統との縁切りなどは、いずれも基本的な対策として重要です。正しい選択肢は、クロスコネクションを説明したもの、貯水槽の滞留防止を述べたもの、大便器洗浄弁への大気圧式バキュームブレーカの設置を述べたもの、上水と消火系統を消火用水槽で分離するものです。一方で、吐水口空間の基準点をオーバフロー口としている記述は誤りです。吐水口空間は、吐水口端とあふれ縁との間の垂直距離で考えるため、最も不適当なのは(5)です。
(1) クロスコネクションとは、飲料水系統と他の配管系統を配管などで直接接続することである。
適切です。クロスコネクションとは、上水や飲料水の系統と、雑用水、消火用水、工業用水、汚染のおそれがある他系統とを直接接続してしまうことをいいます。これがあると、圧力差や負圧の発生によって汚染水が飲料水系統へ逆流する危険があります。見た目には単なる配管の接続に見えても、衛生上は重大な事故につながるため、給水設備では絶対に避けるべき事項です。この選択肢は、クロスコネクションの本質を正しく示しています。
(2) 大容量の貯水槽の場合は、槽内に迂回壁を設置して滞留域の発生を抑制する。
適切です。大容量の貯水槽では、水の流れが偏ると一部に水が長くとどまる滞留域ができやすくなります。水が滞留すると、残留塩素が低下しやすくなり、水質の劣化や異臭味、微生物の増殖リスクが高まります。そこで、槽内に迂回壁を設けて流れを整え、入口から出口まで水ができるだけ均一に移動するようにします。これは貯水槽の衛生管理上、非常に重要な考え方です。したがって、この記述は適切です。
(3) 大便器洗浄弁には、大気圧式バキュームブレーカを設置する。
適切です。大便器洗浄弁は、器具側の汚水や汚染空気の影響を受けるおそれがあるため、逆サイホン作用などによる逆流防止が必要です。その対策として、大気圧式バキュームブレーカを設置します。バキュームブレーカは、配管内が負圧になったときに空気を取り込み、汚染水が給水管側へ吸い込まれるのを防ぐ装置です。特に衛生器具まわりでは、逆流防止の基本装置として頻出ですので, 正しく押さえておきたいところです。
(4) 上水配管から消火系統への水の補給は、消火用水槽を設けて行う。
適切です。上水系統と消火系統を直接つなぐと、消火設備側の水が逆流した場合に上水を汚染する危険があります。消火系統の水は、通常の飲料水と同じ衛生条件で管理されているとは限らないため、直結は避けなければなりません。そのため、上水から消火系統へ補給するときは、いったん消火用水槽を介して系統を分離する方法がとられます。これはクロスコネクション防止の観点からも重要な措置です。この記述は適切です。
(5) 洗面器における吐水口空間は、水栓の吐水口端と水受け容器のオーバフロー口との垂直距離である。
不適切です。吐水口空間は、給水栓の吐水口端と水受け容器のあふれ縁との間の垂直距離をいいます。ここでいう基準は、オーバフロー口そのものではありません。なぜなら、逆流防止で重要なのは、容器内の水がどこまで上がり得るかという最高水位の基準だからです。その基準となるのは、容器のあふれ縁、つまり水が外へあふれ出す位置です。オーバフロー口を基準にしてしまうと、器具の構造によっては実際の安全距離を正しく評価できません。この選択肢は、吐水口空間の基準点を取り違えているため、最も不適当です。
この問題で覚えるポイント
クロスコネクションは、飲料水系統と他系統の直接接続です。逆流による汚染事故の原因になるため、原則として禁止です。 給水汚染の代表原因は、クロスコネクション、逆サイホン作用、背圧による逆流、貯水槽内の滞留です。単独で覚えるのではなく、どの現象にどの対策を組み合わせるかで整理すると得点しやすくなります。 大容量貯水槽では、滞留域をつくらないことが重要です。迂回壁の設置、流入流出位置の工夫、定期清掃などが基本対策です。 逆流防止装置としては、バキュームブレーカ、吐水口空間、逆止弁などがあります。それぞれの役割の違いを押さえることが重要です。 大便器洗浄弁のように汚染リスクの高い器具には、大気圧式バキュームブレーカを設けて逆サイホン作用を防ぎます。 上水と消火系統は、衛生上同一視してはいけません。消火系統へ補給する場合は、消火用水槽を介して系統を分離するのが原則です。 吐水口空間は、吐水口端と水受け容器のあふれ縁との垂直距離です。オーバフロー口ではなく、あふれ縁を基準にする点が重要です。 試験では、逆流防止に関する用語の定義をそのまま問うことが多いです。装置名だけでなく、何を防ぐためのものかまで結び付けて覚えると強いです。
ひっかけポイント
この問題のひっかけは、どの記述も実務的でそれらしく見える中に、定義の一部だけをずらした文章を紛れ込ませている点です。特に吐水口空間は、日常感覚では「水があふれる口」と「オーバフロー口」を同じように考えてしまいやすく、そこで誤答しやすくなります。つまり、概念そのものは分かっていても、基準点を正確に覚えていない受験者が引っかかる構造です。 また、消火系統や便器洗浄弁のように、給水とは別の設備知識が混ざると、受験者は「なんとなく安全そう」「たぶんこうだろう」と印象で判断しがちです。しかし、試験では印象ではなく、逆流防止の原理に基づいて選ぶ必要があります。さらに、クロスコネクションやバキュームブレーカは用語を知っているだけでは不十分で、何を防ぐためのものかまで理解していないと応用問題で崩れます。今後も、「定義の基準点が少しずれている」「一部だけ正しい文章」が出てきたら要注意です。そこを見抜けるようになると、同テーマの問題に安定して対応できます。
