出典：建築物衛生管理技術者試験令和5年度(2023年)｜清掃第131問
問題
排水槽と排水ポンプに関する次の記述のうち、最も不適当なものはどれか。
(1) 排水水中ポンプは、吸込みピットの壁面から200mm以上離して設置する。
(2) 排水槽のマンホールは、排水水中ポンプ又はフート弁の直上に設置する。
(3) 即時排水型ビルピット設備は、排水槽の悪臭防止に有効である。
(4) 排水槽の底の勾配は、吸込みピットに向かって1／15以上1／10以下とする。
(5) 汚物ポンプの最小口径は40mmとする。

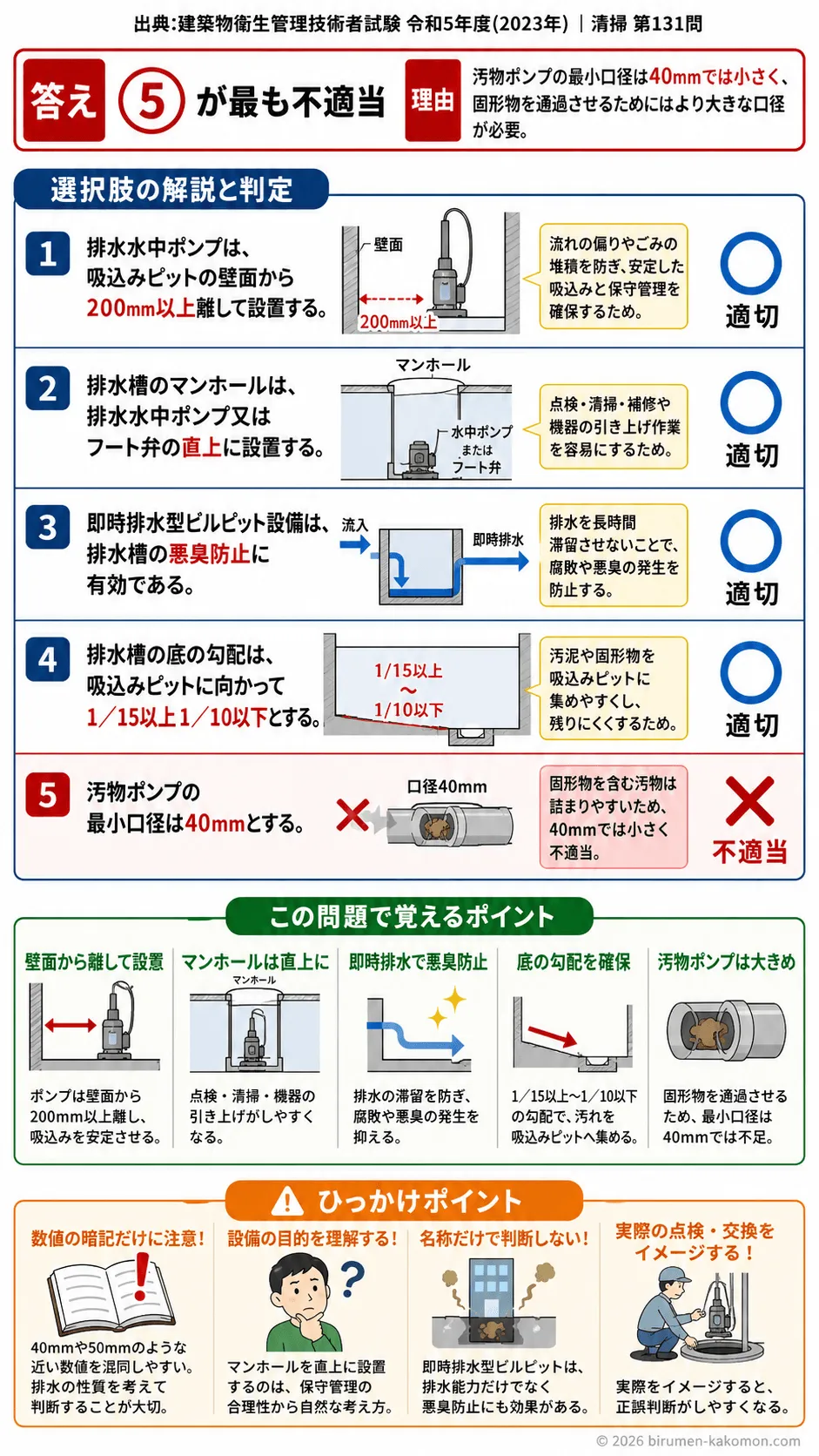

ビル管過去問｜排水槽と排水ポンプ｜吸込みピット・マンホール・即時排水型ビルピットを解説
この問題は、排水槽と排水ポンプの維持管理や構造に関する基本事項を問う問題です。ポイントは、排水槽内の汚水や汚物を確実に集めて排出するための構造基準と、悪臭や詰まりを防ぐための考え方を正しく理解しているかどうかです。排水水中ポンプの設置位置、マンホールの設置位置、排水槽底部の勾配、即時排水型ビルピットの役割はいずれも適切な内容です。一方で、汚物ポンプの最小口径を40mmとする記述は不適当です。汚物を扱うポンプは固形物を通過させる必要があるため、より大きな口径が必要になります。数値だけで覚えるのではなく、なぜその基準が必要なのかまで理解しておくと、同じテーマの問題に強くなれます。
(1) 排水水中ポンプは、吸込みピットの壁面から200mm以上離して設置する。
適切です。排水水中ポンプは、吸込みピットの壁面に近すぎると、流れが偏ったり、ポンプの吸込みが不安定になったりします。また、壁際にはごみや汚泥がたまりやすく、ポンプの吸込み性能が低下するおそれもあります。そのため、壁面から一定以上離して設置することが必要です。200mm以上離すという基準は、円滑な吸込みと保守管理のしやすさを確保するためのものです。ポンプは単に動けばよいのではなく、安定して排水できる配置になっていることが重要です。
(2) 排水槽のマンホールは、排水水中ポンプ又はフート弁の直上に設置する。
適切です。マンホールは点検、清掃、補修、機器の引き上げ作業を行うための開口部です。したがって、排水水中ポンプやフート弁の真上に設けることで、機器の点検や交換がしやすくなります。もし直上に設けられていないと、機器の取り外し作業が困難になり、維持管理に大きな支障が出ます。排水設備は汚れや腐食の影響を受けやすいため、保守管理のしやすさを前提に設計されることが大切です。この選択肢は、実務上も非常に合理的な内容です。
(3) 即時排水型ビルピット設備は、排水槽の悪臭防止に有効である。
適切です。即時排水型ビルピット設備は、排水を槽内に長時間滞留させず、流入後すぐに排出する仕組みです。排水が長くたまると、腐敗が進み、硫化水素などの悪臭成分が発生しやすくなります。特にビルピットでは、排水の滞留が臭気や衛生害虫の発生原因になるため、即時排水の考え方は非常に重要です。つまり、この設備は単なる排水効率の向上だけでなく、悪臭防止や衛生環境の改善にも役立っています。臭気対策という観点からも正しい記述です。
(4) 排水槽の底の勾配は、吸込みピットに向かって1／15以上1／10以下とする。
適切です。排水槽の底には、汚水や汚泥が自然に吸込みピットへ集まるように勾配を設けます。勾配が緩すぎると、槽内に汚泥や固形物が残りやすくなり、腐敗や詰まりの原因になります。逆に急すぎても施工上不合理になりやすく、設備全体の設計にも影響します。そのため、吸込みピットに向かって1／15以上1／10以下という範囲が基準とされています。この数値は、汚れを残しにくくしながら、実際の施工や維持管理にも適したバランスを取ったものです。
(5) 汚物ポンプの最小口径は40mmとする。
不適切です。汚物ポンプは、し尿や固形物を含む排水を扱うため、細い口径では詰まりやすくなります。そのため、汚物ポンプには一定以上の通過性能が求められ、最小口径は40mmでは足りません。40mmという数値は雑排水系の設備を連想してしまいやすいですが、汚物を含む排水では、より大きな口径が必要です。試験では、汚水、雑排水、汚物排水の違いによって必要な口径や構造が変わる点がよく問われます。この選択肢は、排水の性質に対する理解があいまいだと選んでしまいやすい誤りです。
この問題で覚えるポイント
排水槽と排水ポンプでは、排水を確実に集め、詰まりや悪臭を防ぎ、保守管理をしやすくすることが基本原則です。排水水中ポンプは壁面に近づけすぎず、吸込み条件を安定させるために一定の離隔を取ります。マンホールは点検や引き上げ作業を考えて、ポンプやフート弁の直上に設けるのが原則です。排水槽底部には吸込みピットへ向かう勾配を設け、汚泥や固形物が残りにくい構造にします。勾配の目安は1／15以上1／10以下です。 また、即時排水型ビルピット設備は、排水を滞留させないことで悪臭防止に効果があります。ビルピットでは排水の滞留時間が長いほど腐敗しやすく、臭気や衛生上の問題につながるため、即時排水の考え方は重要です。 さらに、ポンプの口径は扱う排水の性質によって異なります。特に汚物を含む排水は固形物を通過させる必要があるため、小さすぎる口径では対応できません。試験では、雑排水と汚物排水の違い、汚水槽と排水槽の用途の違い、臭気対策としての即時排水型設備の役割などを関連づけて理解しておくことが得点につながります。
ひっかけポイント
この問題のひっかけは、もっともらしい数値や設備名を並べて、受験者のあいまいな記憶を狙っている点にあります。特に口径に関する問題は、40mmや50mmのような近い数値を混同しやすく、正確に覚えていないと日常感覚で小さいほうを選んでしまいがちです。しかし、試験では単に数字を覚えるだけでなく、その設備が何を流すのかまで考えることが大切です。固形物を含む排水なら、詰まりにくくするために大きめの口径が必要だと判断できます。 また、マンホールを機器の直上に設置するという記述も、知らないと違和感を持つかもしれません。しかし、これは施工や点検の合理性から考えれば自然です。このように、設備管理の問題では、実際に点検や交換をする場面を想像すると正誤判断しやすくなります。 さらに、即時排水型ビルピットについては、名称だけで排水能力の話だと思い込み、悪臭防止との結びつきを見落とす受験者もいます。問題作成者は、設備の名称だけでなく、その目的まで理解しているかを試しています。今後も、数値の暗記だけでなく、構造の意味、設置の目的、維持管理上の理由までセットで押さえることが、ひっかけに強くなるコツです。
