出典：建築物衛生管理技術者試験令和5年度(2023年)｜清掃第132問
問題
排水通気設備に関する次の記述のうち、最も不適当なものはどれか。
(1) 自然流下式の排水横管の勾配は、管内流速が0.6〜1.5m／sになるように設ける。
(2) 排水立て管のオフセット部の上下600mm以内には、排水横枝管を設けてはならない。
(3) 排水槽のマンホールの大きさは直径が60cm以上の円が内接することができるものとする。
(4) トラップが組み込まれていない阻集器には、その入口側にトラップを設ける。
(5) 伸頂通気方式の排水横主管の水平曲がりは、排水立て管の底部より3m以内に設けてはならない。

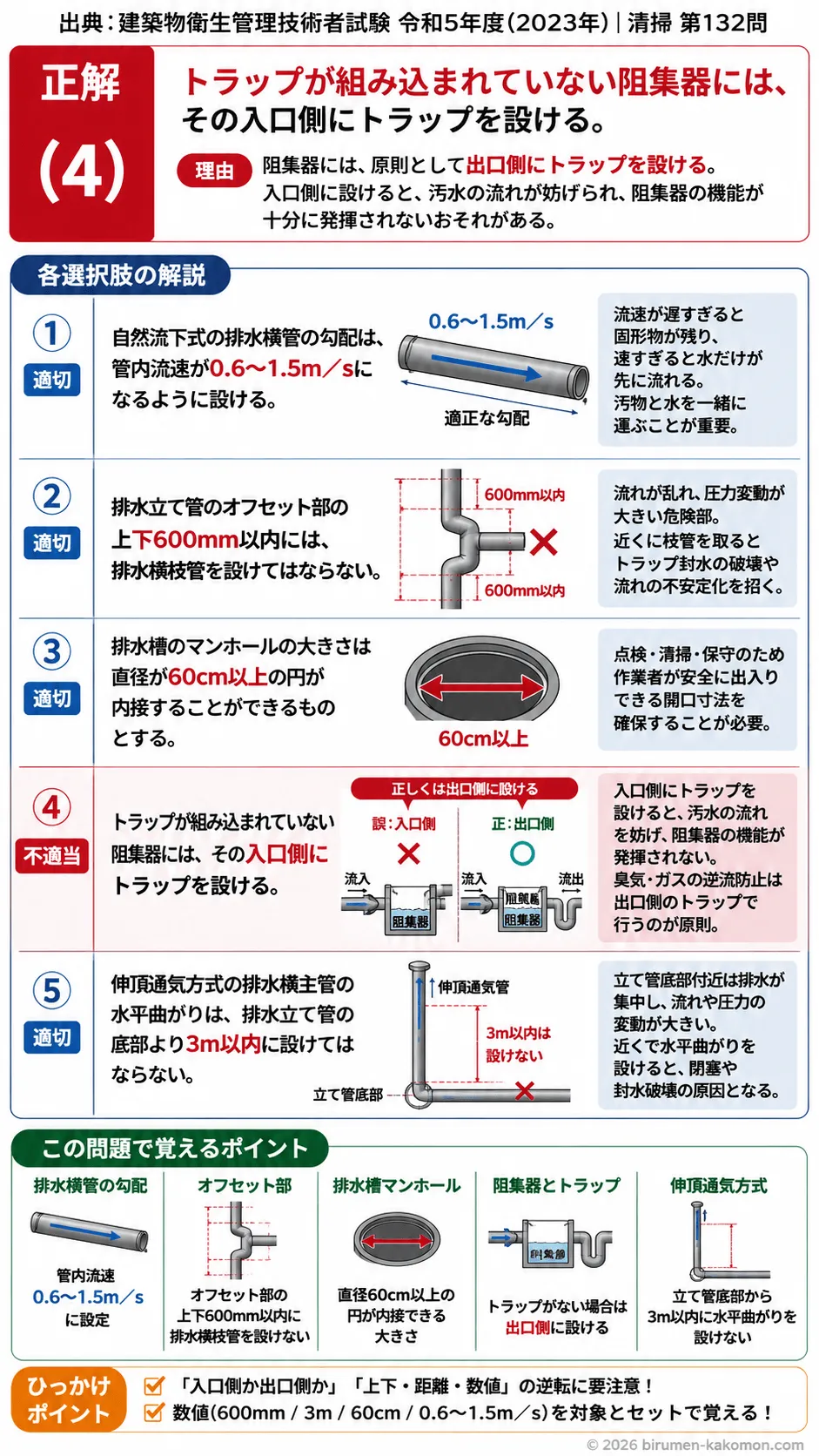

ビル管過去問｜排水通気設備｜排水横管勾配・オフセット部・阻集器・伸頂通気方式を解説
この問題は、排水通気設備に関する基本事項を横断的に確認する内容です。排水横管の勾配、立て管オフセット部の取扱い、排水槽マンホールの寸法、阻集器とトラップの関係、さらに伸頂通気方式における排水横主管の水平曲がりの制限など、維持管理でも設計でも重要な知識が問われています。正解は(4)です。阻集器にトラップが組み込まれていない場合は、入口側ではなく出口側にトラップを設けるのが原則です。こうした「入口か出口か」の違いは、試験で非常によく狙われるため、意味と目的を理解して覚えることが大切です。
(1) 自然流下式の排水横管の勾配は、管内流速が0.6〜1.5m／sになるように設ける。
適切です。自然流下式の排水横管は、汚水や雑排水を重力で流すため、勾配が不十分だと固形物が流れずに管内に残りやすくなります。逆に勾配が過大すぎると、水だけが先に流れてしまい、固形物が取り残されるおそれがあります。そのため、排水管では適正な流速を保つことが重要であり、一般に0.6〜1.5m／s程度になるよう勾配を設定する考え方が用いられます。これは、閉塞防止と安定した搬送の両立を図るための基本です。排水設備では「速ければよい」というわけではなく、汚物と水が一緒に運ばれる流れをつくることが大切だと理解しておくと判断しやすくなります。
(2) 排水立て管のオフセット部の上下600mm以内には、排水横枝管を設けてはならない。
適切です。排水立て管のオフセット部では、流れの方向が変わることで管内の流れが乱れやすくなり、圧力変動も大きくなります。この付近に排水横枝管を接続すると、他系統の排水に悪影響を及ぼし、トラップ封水の破壊や流れの不安定化を招くおそれがあります。そのため、オフセット部の上下600mm以内には排水横枝管を設けないという基準があります。これは、排水の安全性と通気の安定性を確保するための措置です。数字だけを暗記するのではなく、「流れが乱れる危険部だから近くで枝管を取らない」と理解すると、関連問題にも対応しやすくなります。
(3) 排水槽のマンホールの大きさは直径が60cm以上の円が内接することができるものとする。
適切です。排水槽は、内部の点検、清掃、保守作業が必要になる設備です。そのため、作業者が安全に出入りできるだけの開口寸法を確保しなければなりません。マンホールは、直径60cm以上の円が内接できる大きさとするのが基準です。これは単なる寸法規定ではなく、維持管理を現実に行える設備にするための重要な要件です。ビル管試験では、槽類やマンホールの寸法は細かな数字で問われやすいため、60cmという数値は確実に押さえておきたいところです。
(4) トラップが組み込まれていない阻集器には、その入口側にトラップを設ける。
不適切です。誤っているのは「入口側にトラップを設ける」という部分です。トラップが組み込まれていない阻集器には、原則として出口側にトラップを設けます。阻集器は、油脂、土砂、ガソリンなどを分離・捕集するための設備ですが、もし入口側にトラップを設けると、汚水の流れがそこで妨げられ、阻集器本来の機能が十分に発揮されないおそれがあります。また、阻集器内部やその手前で汚れが滞留しやすくなり、維持管理上も不利です。出口側にトラップを設けることで、下流側からの臭気や有害ガスの逆流を防ぎつつ、阻集器内で必要な分離作用を行わせることができます。この選択肢は、トラップが必要である点までは合っているため、一見もっともらしく見えますが、「どこに設けるか」が逆になっている典型的なひっかけです。
(5) 伸頂通気方式の排水横主管の水平曲がりは、排水立て管の底部より3m以内に設けてはならない。
適切です。伸頂通気方式では、排水立て管をそのまま上方へ延長して通気を確保しますが、立て管底部付近は排水が集中し、流れや圧力の変動が特に大きい部分です。この近くに排水横主管の水平曲がりを設けると、流れが乱れやすくなり、閉塞や封水破壊などの原因になります。そのため、排水立て管の底部から3m以内には水平曲がりを設けないという制限があります。ここも数値の暗記だけでなく、「立て管底部は排水の影響が大きい危険箇所なので、すぐ近くで無理な曲がりをつくらない」と理解すると、他の設問にも応用できます。
この問題で覚えるポイント
排水通気設備では、単に水が流れればよいのではなく、固形物を適切に搬送し、臭気や有害ガスの逆流を防ぎ、さらにトラップ封水を守ることが重要です。そのため、排水横管の勾配は管内流速が0.6〜1.5m／s程度となるように設定し、流れが遅すぎても速すぎても不具合が生じることを押さえておく必要があります。排水立て管のオフセット部は流れが乱れやすいため、その上下600mm以内には排水横枝管を設けないという制限があります。伸頂通気方式でも、排水立て管底部付近は圧力変動が大きいため、底部から3m以内に排水横主管の水平曲がりを設けないという基準が重要です。
また、排水槽のマンホールは維持管理上の観点から、直径60cm以上の円が内接できる寸法が必要です。設備管理の問題では、こうした寸法基準がそのまま問われることが多いため、数字と対象をセットで覚えることが大切です。さらに、阻集器については、油脂や土砂などを分離・捕集する設備であることに加え、トラップが組み込まれていない場合には出口側にトラップを設ける、という原則が頻出です。入口側ではなく出口側である理由まで理解しておくと、応用問題にも強くなります。
ひっかけポイント
この問題の最大のひっかけは、「内容の大筋は正しそうだが、一部だけが逆になっている」というパターンです。特に阻集器とトラップの設置位置は、その典型です。受験者は「トラップが必要」という知識を持っていると、つい安心して正しいと判断しがちですが、実際には「入口側か出口側か」が問われています。このように、設備の名称や目的が合っていても、位置関係や方向が逆になっている選択肢は非常に多いです。
また、排水設備の問題では、600mm、3m、60cm、0.6〜1.5m／sのように、数値基準が多く登場します。数値だけをばらばらに覚えていると混同しやすく、「どの設備の、どの部分についての基準か」が曖昧になります。その結果、見覚えのある数字に引っぱられて誤答しやすくなります。試験では、数字を単独で覚えるのではなく、「オフセット部の上下600mm」「立て管底部から3m」「マンホールは60cm」「流速は0.6〜1.5m／s」というように、対象とセットで整理しておくことが大切です。
