出典：建築物衛生管理技術者試験令和5年度(2023年)｜給水および排水の管理第130問
問題
排水管に設置する掃除口と排水ますに関する次の記述のうち、最も不適当なものはどれか。
(1) 雨水ますの底部には150mm程度の泥だめを設け、土砂などが下水道へ流出することを防止する。
(2) 掃除口の口径は、排水管の管径が125mmの場合は75mmとする。
(3) 雨水ますの流出管は、流入管よりも管底を20mm程度下げて設置する。
(4) 敷地排水管の直管が長い場合、排水ますは管内径の120倍を超えない範囲に設置する。
(5) 排水管が45°を超える角度で方向を変える箇所には、掃除口を設置する。
ビル管過去問｜掃除口と排水ます｜設置基準・泥だめ・管底差・排水ます間隔を解説

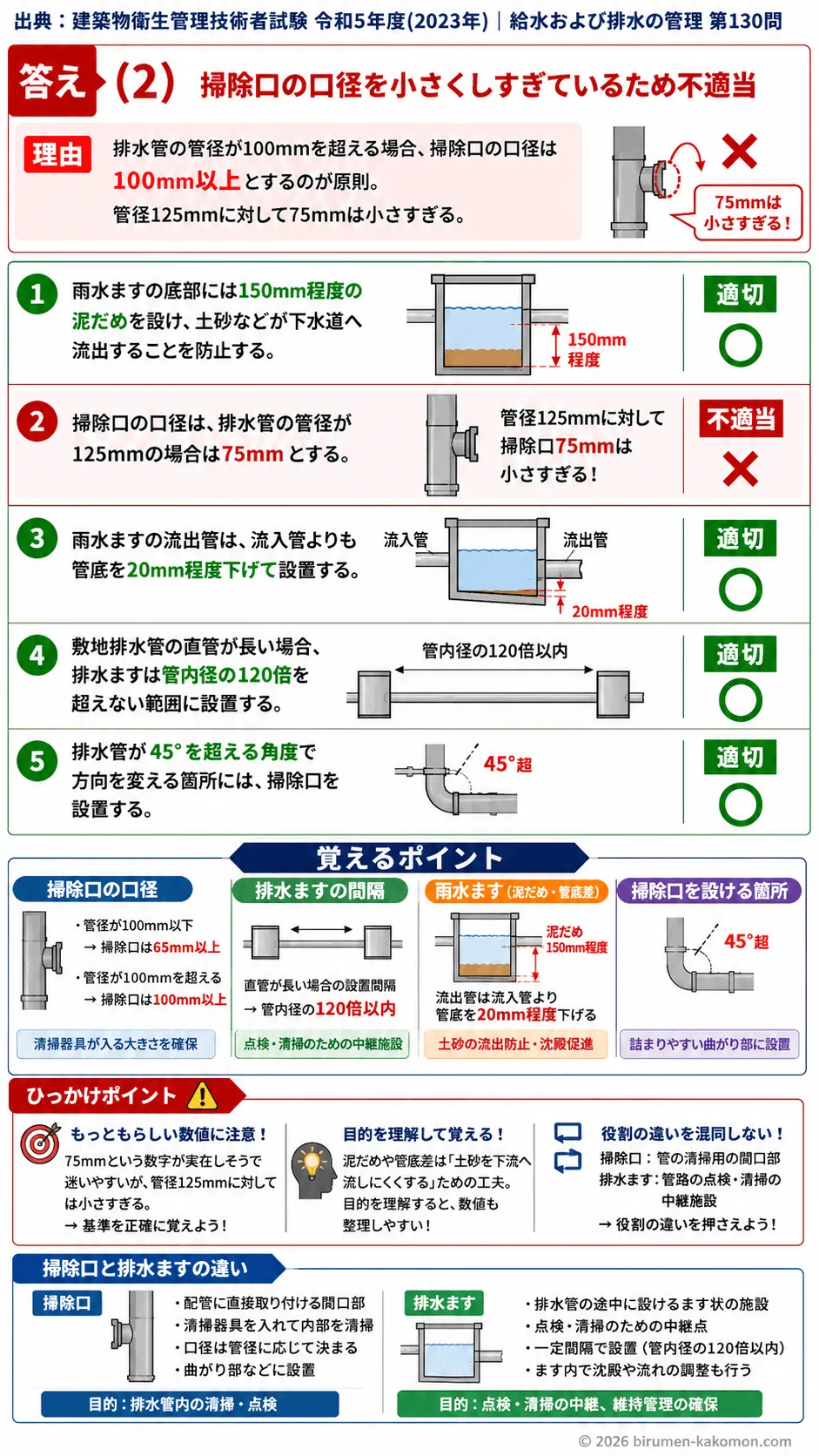

この問題は、排水設備の維持管理や詰まり防止のために重要な、掃除口と排水ますの基本的な設置基準を問う問題です。ポイントは、雨水ますの泥だめの役割、掃除口の口径の考え方、雨水ますでの管底差、排水ますの設置間隔、そして掃除口を設けるべき曲がり部の条件を正確に押さえているかどうかです。正しい選択肢は、雨水ますの泥だめを述べたもの、雨水ますの流出管をやや低くするもの、排水ますの設置間隔を述べたもの、方向転換部の掃除口設置を述べたものです。不適当なのは、掃除口の口径を小さくしすぎている記述です。こうした数値問題は、似た数字で迷わせることが多いため、基準を整理して覚えることが大切です。
(1) 雨水ますの底部には150mm程度の泥だめを設け、土砂などが下水道へ流出することを防止する。
適切です。雨水ますには、雨と一緒に流れ込む土砂やごみをいったん沈殿させるため、底部に泥だめを設けます。これにより、土砂などがそのまま下流の排水管や下水道へ流れ込むのを防ぎ、管の閉塞や機能低下を予防できます。泥だめの深さとして150mm程度というのは実務上よく用いられる基準であり、保守管理上も重要な知識です。雨水排水では、汚水排水と違って土砂流入の影響が大きいため、こうした構造的な工夫が欠かせません。
(2) 掃除口の口径は、排水管の管径が125mmの場合は75mmとする。
不適切です。掃除口は、排水管内の点検や清掃を行うための開口部であり、必要な器具を挿入して十分に清掃できる大きさが必要です。排水管の管径が100mmを超える場合、掃除口の口径は100mm以上とするのが原則です。したがって、管径125mmに対して掃除口を75mmとするのは小さすぎます。これでは清掃器具の挿入や内部作業がしにくくなり、詰まりや異物除去への対応が不十分になります。この問題では、75mmという数字がもっともらしく見えますが、管径との対応関係を正確に覚えていないと誤りやすい部分です。
(3) 雨水ますの流出管は、流入管よりも管底を20mm程度下げて設置する。
適切です。雨水ますでは、流出管の管底を流入管より少し下げて設けることで、排水の流れを円滑にし、ます内に流入した土砂が下流へ流れ出しにくくなります。このような管底差を設けることによって、ます内での沈殿が促され、排水管の保護にもつながります。20mm程度という数値は、雨水ますの標準的な施工知識として重要です。わずかな段差ですが、排水機能の維持に大きく関わるため、数値ごと押さえておきたいところです。
(4) 敷地排水管の直管が長い場合、排水ますは管内径の120倍を超えない範囲に設置する。
適切です。敷地排水管の直線部分が長い場合、詰まりや異常が生じても途中で点検や清掃ができるよう、一定間隔ごとに排水ますを設ける必要があります。その目安が、管内径の120倍以内です。たとえば管径が100mmであれば、おおむね12m以内という考え方になります。これは維持管理性を確保するための基準であり、排水設備では設置時だけでなく、将来の点検や洗浄のしやすさまで考えて計画することが大切です。
(5) 排水管が45°を超える角度で方向を変える箇所には、掃除口を設置する。
適切です。排水管が大きく曲がる箇所は、流れが乱れやすく、異物がたまりやすいため、詰まりの発生箇所になりやすいです。そのため、45°を超える角度で方向を変える部分には、清掃や点検のために掃除口を設けるのが原則です。曲がり部は特にトラブルが起きやすいため、こうした基準は維持管理の実務と直結しています。単に曲がっているからではなく、一定以上の角度変化がある場合に必要となる点を押さえておくことが重要です。
この問題で覚えるポイント
掃除口は、排水管の清掃や点検のために設ける重要な設備であり、管径に応じた口径が必要です。特に排水管の管径が100mm以下なら掃除口は65mm以上、100mmを超える場合は100mm以上が基本です。ここは数字を問われやすいところです。排水管の方向が45°を超えて変わる箇所には、詰まりやすさを考慮して掃除口を設けます。 排水ますは、排水の途中で点検や清掃を可能にする設備であり、直線部が長い場合には一定間隔で設置します。敷地排水管では、排水ますの間隔は管内径の120倍以内が基準です。管径100mmなら約12m、125mmなら約15mというように、数字に換算できるようにしておくと応用しやすくなります。 雨水ますには、土砂の流出防止のため泥だめを設けます。底部に150mm程度の泥だめを設けることで、土砂をます内に沈殿させ、下流の管路閉塞を防ぎます。さらに、流出管は流入管よりも管底を20mm程度下げるのが基本で、これにより水の流れを確保しつつ、土砂が流れ出しにくくなります。 試験では、掃除口と排水ます、あるいは雨水ますと汚水ますの役割の違いを混同しないことが大切です。掃除口は主に管の内部清掃のための開口部であり、排水ますは点検や清掃のための中継施設です。似ているようで役割が異なるため、設備の目的ごとに整理して覚えると正誤判断が安定します。
ひっかけポイント
この問題のひっかけは、もっともらしい数値を混ぜて受験者の記憶のあいまいさを狙っている点にあります。特に掃除口の口径は、75mmという数字が実際に他の場面で出てきそうなため, 十分ありそうに見えてしまいます。しかし、管径125mmに対しては小さすぎます。数字だけを断片的に覚えていると、この種の問題で引っかかりやすくなります。 また、排水設備の問題では、設置目的を考えずに数値だけで判断するとミスしやすいです。たとえば泥だめや管底差は、いずれも土砂を下流へ流しにくくするための工夫です。この目的を理解していれば、細かな数値も整理しやすくなります。逆に、意味を考えずに暗記すると、似た数値が並んだときに迷ってしまいます。 さらに、掃除口と排水ますはどちらも維持管理に関係するため、役割が混同されやすいです。排水ますは管路の途中に設ける点検施設であり、掃除口は配管に直接取り付ける清掃用開口部です。この違いをあいまいにしたまま解くと、設置間隔や口径の問題で誤答しやすくなります。 今後も同じパターンに対応するには、数字だけでなく、その設備が何のためにあるのか、どんな故障や詰まりを防ぐのかまで結びつけて覚えることが大切です。そうすれば、初見の選択肢でも落ち着いて正誤判断ができるようになります。
