出典：建築物衛生管理技術者試験令和4年度(2022年)｜清掃第136問
問題
大便器回りの故障の現象とその原因との組合せとして、最も不適当なものは次のうちどれか。 (1) 便器と床面の間が濡れる ――――― フランジ部シール材の取り付けが不良である。 (2) 洗浄力が弱く、汚物が流れない ――――― タンク内の止水位が高くなっている。 (3) 洗浄弁のハンドル部から漏水する ――――― ハンドル部パッキン又は押し棒が摩耗してゆるんでいる。 (4) 吐水時間が長い ――――― 洗浄弁のピストンバルブのストレーナが詰まりかけている。 (5) 洗出し便器で、封水位が低い ――――― 便器に接続される汚水管の勾配の異常により、サイホン現象を起こしている。
(1) 便器と床面の間が濡れる ――――― フランジ部シール材の取り付けが不良である。
(2) 洗浄力が弱く、汚物が流れない ――――― タンク内の止水位が高くなっている。
(3) 洗浄弁のハンドル部から漏水する ――――― ハンドル部パッキン又は押し棒が摩耗してゆるんでいる。
(4) 吐水時間が長い ――――― 洗浄弁のピストンバルブのストレーナが詰まりかけている。
(5) 洗出し便器で、封水位が低い ――――― 便器に接続される汚水管の勾配の異常により、サイホン現象を起こしている。

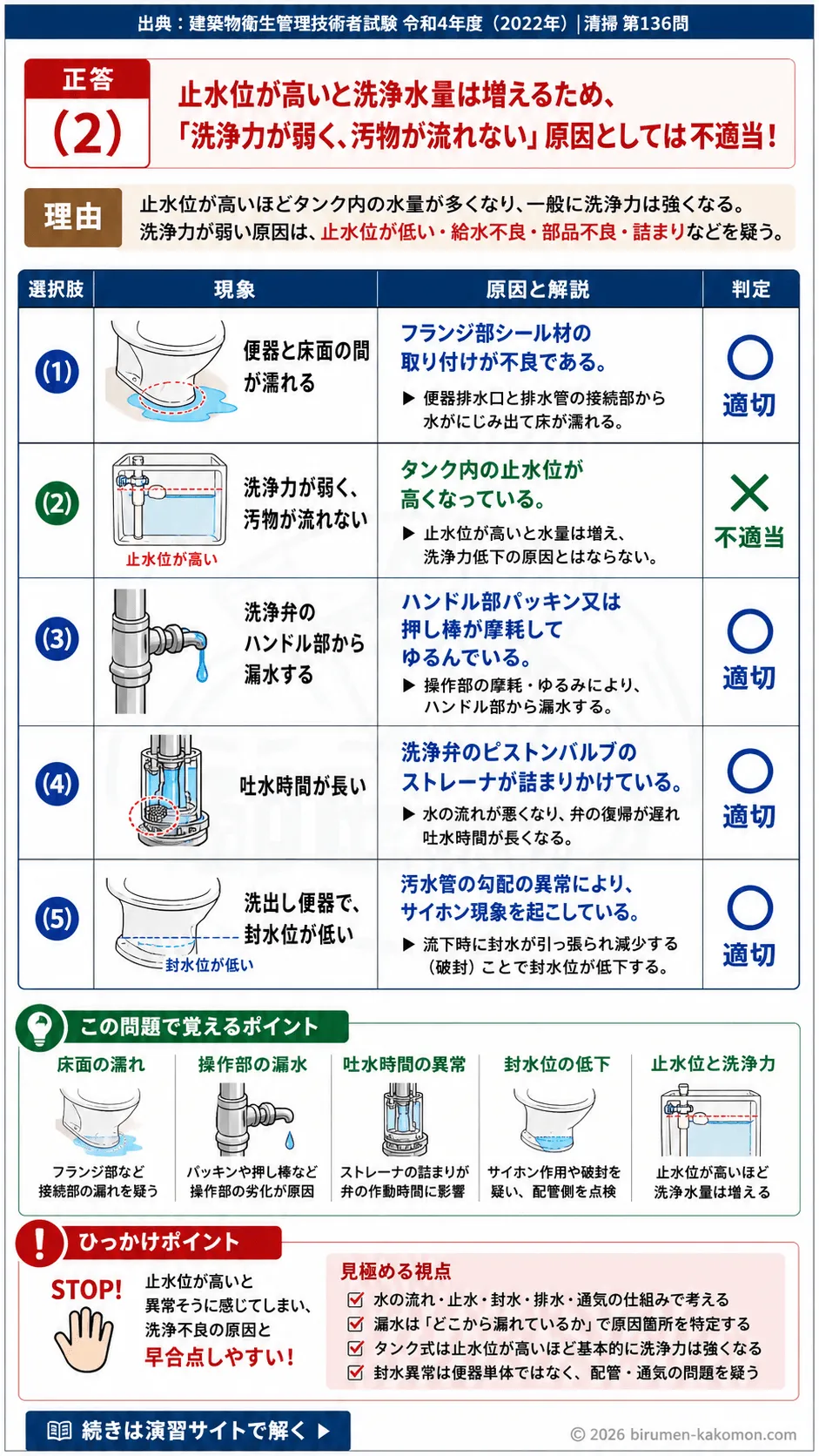

ビル管過去問｜大便器の故障 原因と現象の対応関係を解説
この問題は、大便器回りで発生する代表的な故障現象と、その原因を正しく対応づけられるかを問う問題です。設備管理では、漏水、洗浄不良、封水異常などの現象を見たときに、どの部分を疑うべきかを整理して覚えることが重要です。正答は(2)で、止水位が高いことは通常、洗浄水量の増加につながるため、「洗浄力が弱く、汚物が流れない」という原因としては不適当です。他の選択肢は、いずれも現象と原因の対応として適切です。
(1) 便器と床面の間が濡れる ――――― フランジ部シール材の取り付けが不良である。
適切です。便器と床の接合部で水漏れが起きる場合、便器排水口と排水管を接続するフランジ部のシール不良が原因になることがあります。ここは汚水が通る接続部であり、施工不良や経年劣化があると、洗浄時に便器下部から水がにじみ出て床面が濡れる現象が生じます。見た目には単なる床の濡れに見えても、実際には接続部の防水・気密の不良であることが多いため、便器本体ではなくフランジ部も重要な点検箇所です。
(2) 洗浄力が弱く、汚物が流れない ――――― タンク内の止水位が高くなっている。
不適切です。タンク式大便器では、止水位が高いほどタンク内にたまる水量は多くなりやすく、一般には洗浄時の吐水量も増えます。そのため、止水位が高いこと自体は「洗浄力が弱い」原因とは結びつきにくいです。むしろ洗浄力が弱い場合は、止水位が低すぎる、給水不良がある、洗浄機構が正常に作動していない、あるいは便器や排水経路に詰まりがあるといった原因を疑うのが自然です。この選択肢は、止水位の高低と洗浄力の関係を逆に理解していないかを問うひっかけです。
(3) 洗浄弁のハンドル部から漏水する ――――― ハンドル部パッキン又は押し棒が摩耗してゆるんでいる。
適切です。洗浄弁のハンドル部は、操作のたびに力が加わるため、内部のパッキンや押し棒まわりの部品が摩耗しやすい箇所です。これらが劣化したり、ゆるみが生じたりすると、操作軸まわりの止水性が低下し、ハンドル部から漏水が発生します。漏水箇所がハンドル近辺に集中している場合は、弁本体全体ではなく、まずハンドル部の消耗部品を疑うという判断が大切です。
(4) 吐水時間が長い ――――― 洗浄弁のピストンバルブのストレーナが詰まりかけている。
適切です。洗浄弁は、内部の圧力バランスによって開閉時間が決まる構造になっています。ピストンバルブのストレーナが詰まりかけると、水の流れが悪くなり、弁の復帰動作が遅れて吐水時間が長くなることがあります。受験対策としては、ストレーナの詰まりは単に流量低下だけでなく、弁の作動時間や閉止動作にも影響することを押さえておくと、故障現象との結びつきが理解しやすくなります。
(5) 洗出し便器で、封水位が低い ――――― 便器に接続される汚水管の勾配の異常により、サイホン現象を起こしている。
適切です。洗出し便器では、便器内の封水が臭気の逆流を防ぐ重要な役割を果たしています。ところが、接続される汚水管の勾配や配管条件に異常があると、流下時にサイホン作用が生じ、便器内の封水が引っ張られて減少することがあります。この状態を破封といい、封水位が低下すると悪臭や害虫侵入の原因になります。封水異常は便器単体の問題ではなく、排水配管側の通気や勾配の問題として捉えることが重要です。
この問題で覚えるポイント
大便器回りの故障は、現象と原因を一対一で覚えるだけでなく、水の流れ、止水、封水、排水、通気という仕組みで理解することが大切です。床面の濡れはフランジ部や接続部の漏れ、ハンドル部からの漏水はパッキンや押し棒など操作部の劣化、封水位の低下はサイホン作用や破封を疑う、というように現象ごとに見るべき場所が異なります。タンク式便器では止水位が高いほど基本的には洗浄水量が増えるため、洗浄力低下の原因としては不自然です。逆に、止水位が低い、給水不足、内部部品の不具合、詰まりなどは洗浄不良に直結しやすいです。洗浄弁ではストレーナの詰まりが弁の作動に影響し、吐水時間の異常として現れることがあります。試験では、漏水の原因、洗浄不良の原因、封水異常の原因を混同しないことが得点の鍵になります。
ひっかけポイント
この問題のひっかけは、現象と原因の関係が一見もっともらしく見える点にあります。特に止水位については、水位が高いと何か異常そうだと感じてしまい、洗浄不良の原因だと早合点しやすいです。しかし実際には、水位が高いことと洗浄力低下は結びつきにくく、むしろ逆方向の関係です。試験作成者は、このような日常的な印象だけで判断すると誤るように作っています。また、漏水、吐水異常、封水異常はどれも「水まわりの不具合」として一括りに見えますが、実務上は関係する部位が異なります。操作部の漏水なのか、便器接続部の漏れなのか、排水配管や通気の問題なのかを切り分けて考える習慣を持つことが、今後の類題対策でも非常に重要です。
