問題
給水及び排水に関する用語とその説明との組合せとして、最も不適当なものは次のうちどれか。
(1) 阻集器－排水管を閉塞する異物を分離·収集するための設備
(2) 逃し通気管－排水系統内の下水ガスによる臭気を除去するための管
(3) 膨張管－給湯配管系統の安全装置
(4) 水封式トラップ－封水によって排水管内の悪臭などが室内に侵入することを防止する装置
(5) FRP－ガラス繊維で補強したプラスチック

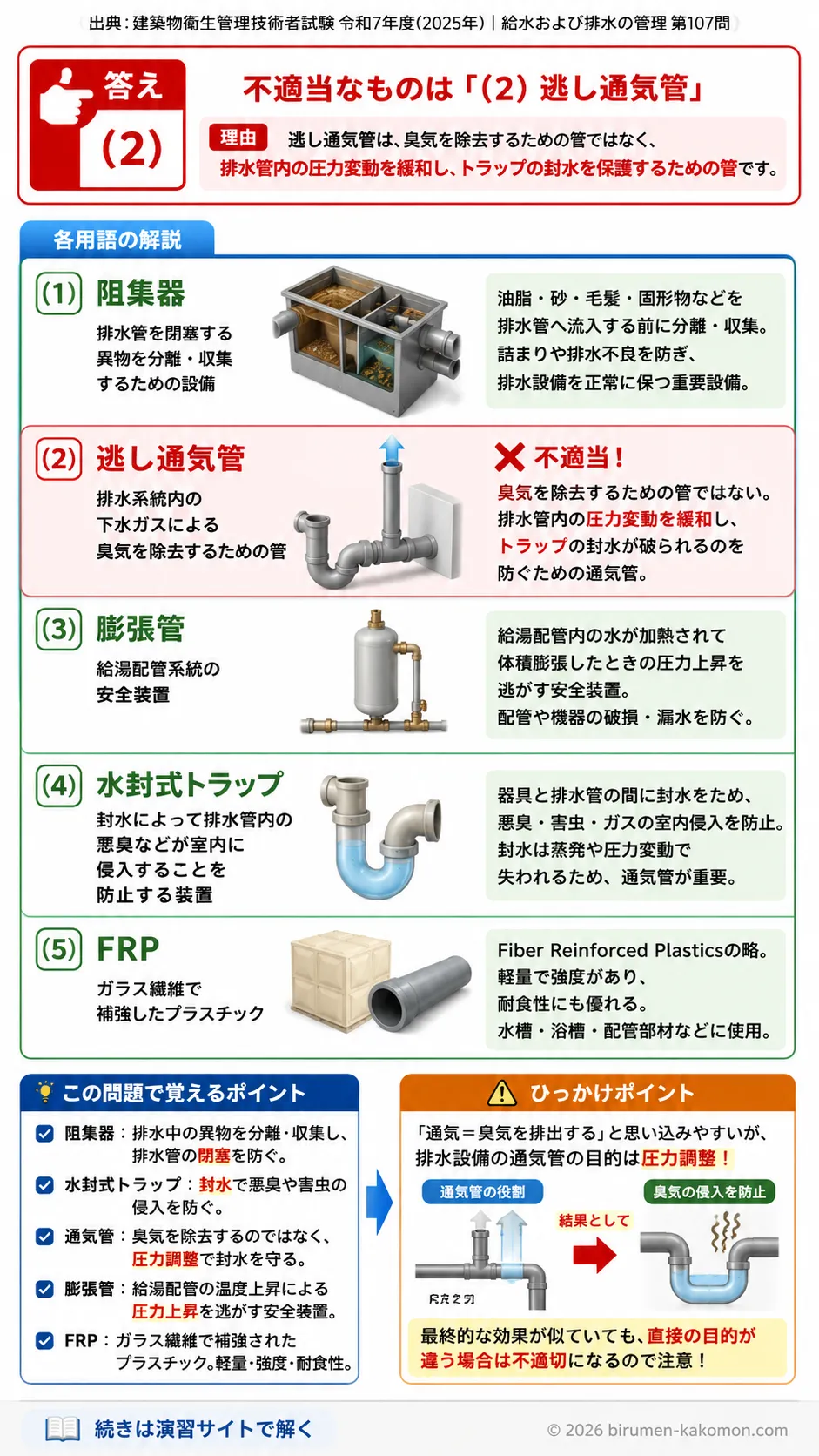

ビル管過去問｜給水排水用語を解説
この問題は、給排水設備の基本用語の意味を正確に理解しているかを問う問題です。似たような言葉でも、役割がまったく違うものがあるため、言葉のイメージだけで判断すると誤りやすいです。正しい選択肢ではなく、最も不適当なものを選ぶ問題であり、誤っているのは(2)です。逃し通気管は臭気を除去するための管ではなく、排水・通気系統内の空気や圧力の流れを円滑にし、トラップの封水を守るために設ける通気管です。
(1) 阻集器－排水管を閉塞する異物を分離·収集するための設備
適切です。阻集器は、排水中に含まれる油脂、土砂、ガソリンなど、そのまま流すと排水設備や下水道に悪影響を与える物質を分離・収集するための装置です。これらの異物をそのまま流すと、配管の閉塞や機能低下の原因になります。そのため、阻集器を設けて有害物質や閉塞の原因になる物質を途中でとどめ、残りの排水だけを流す仕組みになっています。したがって、「排水管を閉塞する異物を分離・収集するための設備」という説明は適切です。
(2) 逃し通気管－排水系統内の下水ガスによる臭気を除去するための管
不適切です。逃し通気管の主な目的は、排水系統と通気系統の間で空気の流れを円滑にし、排水時の圧力変動を緩和することです。排水管内では、水が流れると正圧や負圧が生じます。これが大きいと、トラップ内の封水が吸い出されたり押し出されたりして、悪臭やガスが室内に侵入しやすくなります。逃し通気管は、こうした圧力変動を逃がすための通気管であり、臭気そのものを除去するための装置ではありません。臭気の侵入を直接防ぐ中心的な役割を持つのは、水封式トラップの封水です。したがって、この選択肢は逃し通気管の役割を取り違えているため誤りです。
(3) 膨張管－給湯配管系統の安全装置
適切です。水は加熱すると体積が増えます。給湯設備の中で水を加熱すると、逃げ場がない場合には圧力が上昇し、設備や配管に負担がかかります。膨張管は、この加熱による膨張分を安全に逃がすために設けられるもので、給湯配管系統の安全確保に関わる装置です。実務上も、膨張管は逃し弁などと並んで給湯設備に設ける安全装置として扱われています。したがって、この記述は適切です。
(4) 水封式トラップ－封水によって排水管内の悪臭などが室内に侵入することを防止する装置
適切です。水封式トラップは、排水通路の一部に水をためて水の栓をつくり、その封水によって排水管内の臭気やガス、場合によっては害虫などが室内へ上がってくるのを防ぐ装置です。排水設備では非常に重要な基本部品であり、もし封水が切れると、排水管内の悪臭が室内に入りやすくなります。この選択肢は、水封式トラップの役割を正しく説明しています。
(5) FRP－ガラス繊維で補強したプラスチック
適切です。FRPは Fiber Reinforced Plastics の略で、日本語では繊維強化プラスチックといいます。ビル管理や設備の文脈では、特にガラス繊維で補強したプラスチックを指すことが多く、受水槽や配管部材などでも見られます。問題文の「ガラス繊維で補強したプラスチック」という説明は、ビル設備分野での一般的な理解として適切です。
この問題で覚えるポイント
給排水の用語問題は、名称の雰囲気で判断せず、「何を防ぐための装置か」「何を逃がすための管か」を役割で覚えることが大切です。通気管は基本的に圧力調整や空気の流れを円滑にするためのものです。悪臭の侵入防止は、通気管ではなく、主としてトラップの封水が担います。阻集器は油脂や土砂などの異物を分離・収集する装置です。膨張管は給湯時の体積膨張による圧力上昇に対応する安全装置です。FRPはガラス繊維強化プラスチックとして押さえておくと得点しやすいです。
ひっかけポイント
「通気」と「臭気」を結び付けてしまうと誤りやすいです。通気管は臭いを消す管ではなく、圧力変動を調整して封水を守るためのものです。臭気の侵入防止はトラップの役割です。また、「安全装置」という表現は逃し弁だけに使われるように見えますが、膨張管も給湯設備の安全確保に関わる装置です。さらに、阻集器は単なるごみ受けではなく、排水に含まれる有害物質や閉塞原因物を分離・収集する設備である点も区別して覚えると混同しにくくなります。
