出典：建築物衛生管理技術者試験令和7年度(2025年)｜空気環境の調整第69問
問題
標準的なエアハンドリングユニットの構成に関する上流側からの設置順として、最も適当なものは次のうちどれか。
上流 下流
(1) 加湿器－送風機－エアフィルタ
(2) 熱交換器(コイル)－加湿器－エアフィルタ
(3) 加湿器－熱交換器(コイル)－送風機
(4) 熱交換器(コイル)－エアフィルタ－加湿器
(5) エアフイルタ－熱交換器(コイル)－加湿器

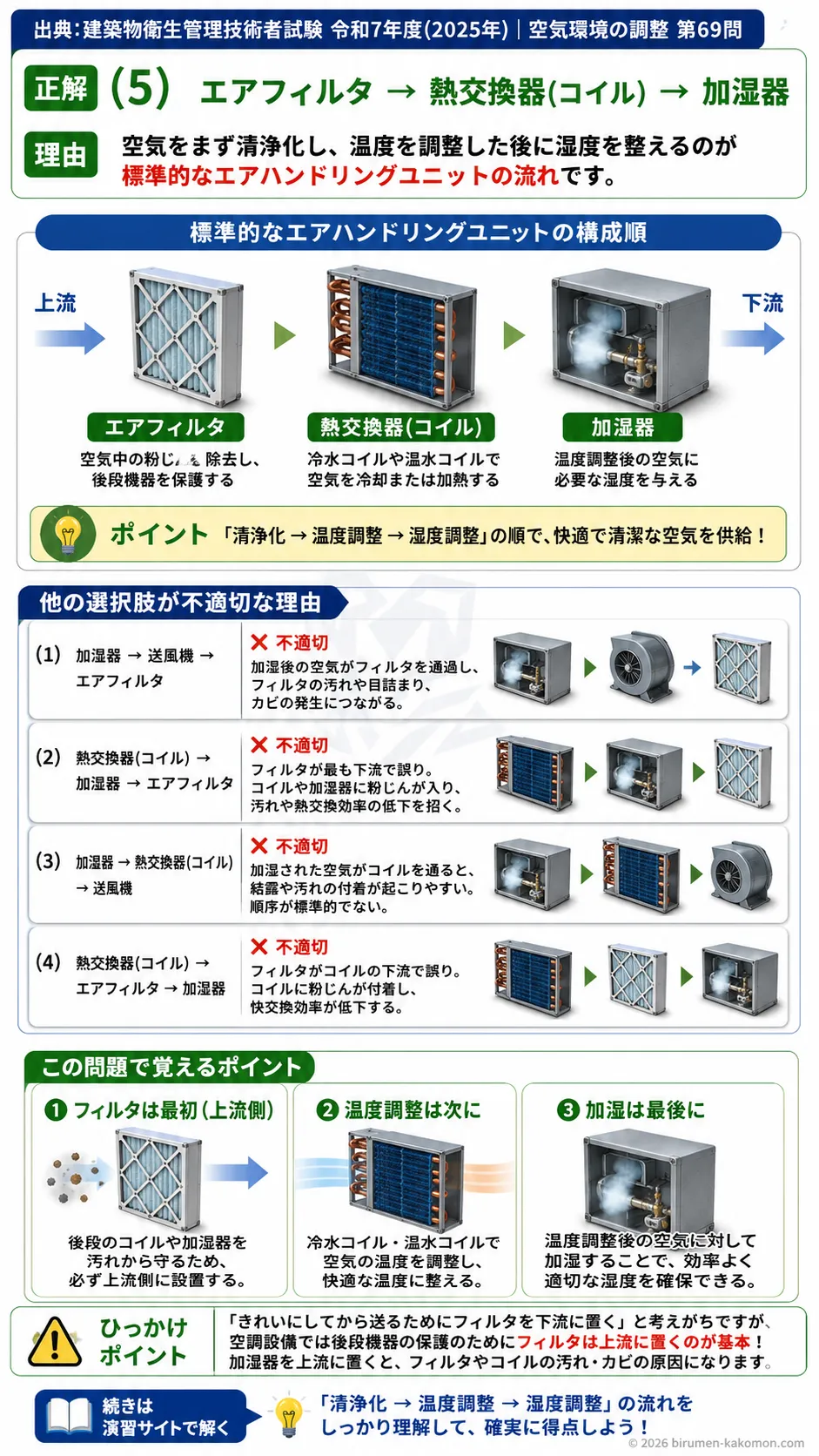

ビル管過去問｜エアハンドリングユニット（AHU）を解説
この問題は、標準的なエアハンドリングユニットにおいて、空気が上流から下流へ流れるときに、エアフィルタ、熱交換器、加湿器がどの順番で配置されるかを問う問題です。正しい選択肢は(5)です。一般的には、まずエアフィルタで空気中の粉じんを除去し、次に熱交換器で冷却または加熱を行い、その後に加湿器で必要な湿度を与える流れになります。
(1) 加湿器－送風機－エアフィルタ
不適切です。加湿器がエアフィルタより上流にあると、加湿によって湿った空気がフィルタに到達し、フィルタの汚れや目詰まり、カビの発生につながりやすくなります。標準的なAHUでは、まずエアフィルタで空気を清浄にしてから、コイルや加湿器へ送るのが基本です。
(2) 熱交換器(コイル)－加湿器－エアフィルタ
不適切です。エアフィルタが最も下流に置かれている点が誤りです。熱交換器や加湿器に粉じんを含んだ空気が入ると、コイル表面の汚れ、熱交換効率の低下、衛生上の問題が生じやすくなります。そのため、エアフィルタはこれらの機器より上流側に設置するのが標準的です。
(3) 加湿器－熱交換器(コイル)－送風機
不適切です。加湿器が熱交換器より上流にある点が標準的ではありません。加湿された空気がコイルを通過すると、条件によっては結露や汚れの付着が起こりやすくなります。通常は、エアフィルタで空気を清浄化し、熱交換器で温度調整を行った後、必要に応じて加湿します。
(4) 熱交換器(コイル)－エアフィルタ－加湿器
不適切です。エアフィルタが熱交換器の下流にある点が誤りです。熱交換器は空気と熱をやり取りする重要な部分であり、粉じんが付着すると熱交換効率が低下します。そのため、熱交換器の前にエアフィルタを設置し、できるだけ清浄な空気をコイルに通す必要があります。
(5) エアフイルタ－熱交換器(コイル)－加湿器
適切です。標準的なエアハンドリングユニットでは、上流側からエアフィルタ、熱交換器、加湿器の順に配置されます。エアフィルタで粉じんを除去し、熱交換器で冷却または加熱を行い、最後に加湿器で湿度を調整することで、機器の汚れを防ぎながら、温度と湿度を適切に整えた空気を供給できます。
この問題で覚えるポイント
エアハンドリングユニットは、空気をろ過し、温度を調整し、必要に応じて湿度を調整して室内に送る装置です。標準的な配置は、上流からエアフィルタ、熱交換器、加湿器の順です。エアフィルタは、後段のコイルや加湿器を汚れから守る役割もあるため、基本的に上流側に設置されます。熱交換器は、冷水コイルや温水コイルなどにより空気を冷却または加熱する部分です。加湿器は、特に冬期など空気が乾燥しやすい場合に湿度を補う装置であり、温度調整後の空気に対して加湿する流れが標準的です。AHUの順序問題では、単に部品名を覚えるだけでなく、「なぜフィルタが先なのか」「なぜ加湿器が後なのか」を理解しておくと正誤判断がしやすくなります。
ひっかけポイント
この問題では、エアフィルタをどこに置くかが大きな判断ポイントです。日常感覚では、最後にきれいにして送り出すためにフィルタを下流側に置くように思えるかもしれませんが、空調設備では後段機器を保護する意味でもフィルタは上流側に置くのが基本です。また、加湿器は空気に水分を与える装置なので、これを上流側に置くと、下流側のフィルタやコイルを湿らせ、汚れや微生物の発生につながるおそれがあります。AHUの構成順序では、「空気をまず清浄化する」「次に温度を整える」「最後に湿度を整える」という流れで考えると、似た選択肢に惑わされにくくなります。
