出典：建築物衛生管理技術者試験令和6年度(2024年)｜空気環境の調整第71問
問題
ダクトとその付属品に関する次の記述のうち、最も適当なものはどれか。
(1) 長方形ダクト同士の接続には、差込み継手が一般に用いられる。
(2) 厨房フードには、ステンレス鋼板が利用される。
(3) 厨房排気ダクト用防火ダンパの温度ヒューズ溶解温度は、280°Cである。
(4) 丸ダクトは、スパイラルダクトに比べて、はぜにより高い強度が得られる。
(5) 防火ダンパは、煙感知器と連動してダクトを閉鎖する。

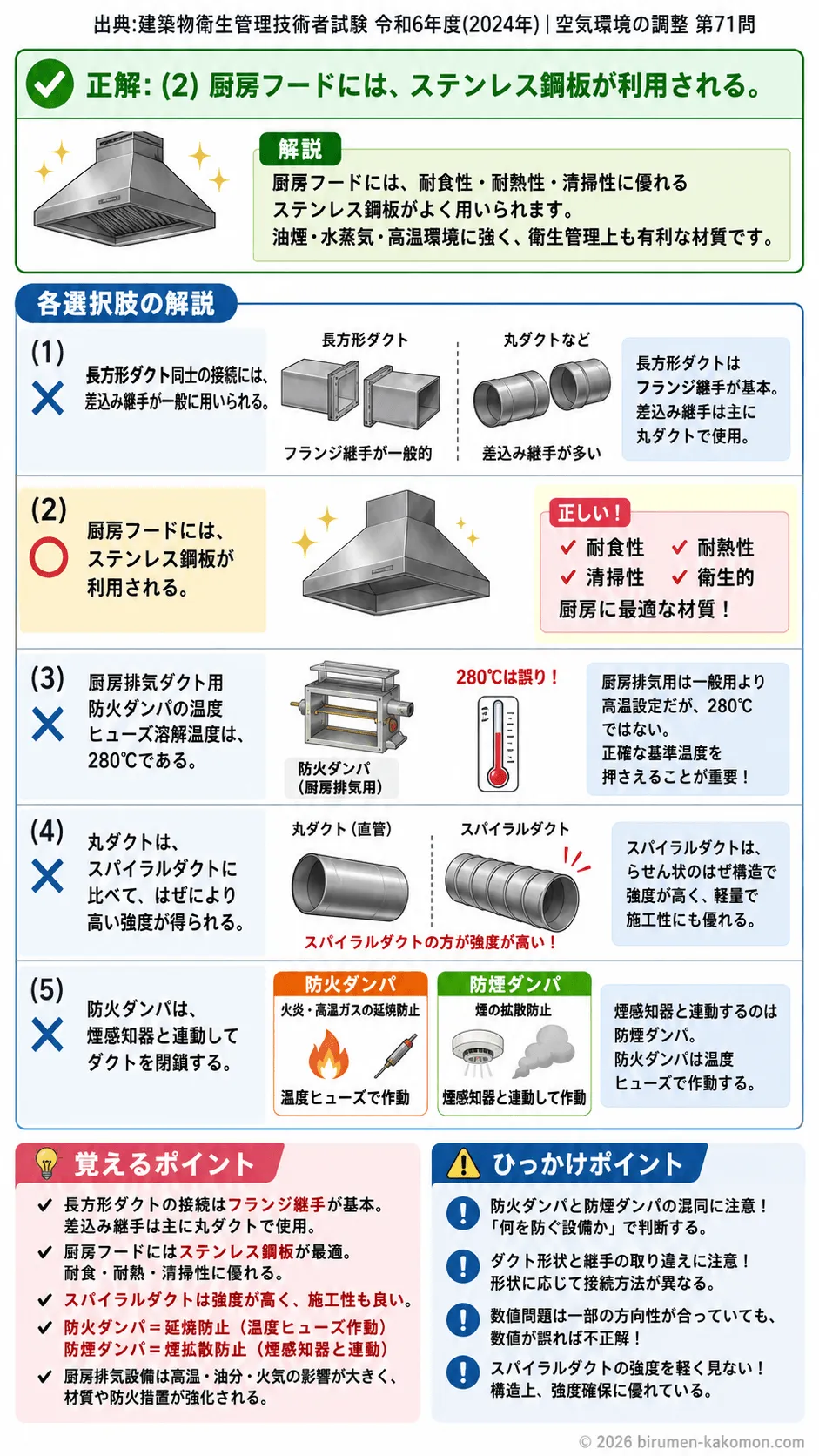

ビル管過去問｜ダクト設備（ダクトと付属部材の役割）を解説
この問題は、ダクト本体の構造、継手の種類、厨房排気設備、防火ダンパと防煙ダンパの違いなど、空調設備分野で頻出の基本事項を問う問題です。正しい選択肢は、厨房フードの材質について述べたものです。ダクト設備の問題では、名称が似た部材の役割を混同しないことが大切です。特に、防火と防煙、長方形ダクトと丸ダクト、一般換気用と厨房排気用の違いを整理して覚えておくと、正誤判断がしやすくなります。
(1) 長方形ダクト同士の接続には、差込み継手が一般に用いられる。
不適切です。長方形ダクト同士の接続には、一般にフランジ継手が用いられます。長方形ダクトは断面が大きくなりやすく、接続部の気密性や強度を確保する必要があるため、周囲を枠状に固定するフランジ接続が適しています。これに対して、差込み継手は比較的小口径の丸ダクトなどで用いられることが多く、長方形ダクトの一般的な接続方法とはいえません。ダクトの継手は形状に応じて使い分ける必要があり、この選択肢はそこを逆にした記述です。
(2) 厨房フードには、ステンレス鋼板が利用される。
適切です。厨房フードには、ステンレス鋼板がよく用いられます。これは、厨房では高温の空気、油煙、水蒸気などが発生しやすく、耐食性、耐熱性、清掃のしやすさが求められるためです。ステンレス鋼板は、さびにくく、油汚れも比較的除去しやすいため、衛生管理の面でも有利です。厨房設備では、単に空気を集めるだけでなく、火気使用環境に適した材質であることも重要です。そのため、厨房フードにステンレス鋼板を使用するという記述は、実務上も標準的で妥当です。
(3) 厨房排気ダクト用防火ダンパの温度ヒューズ溶解温度は、280°Cである。
不適切です。厨房排気ダクト用の防火ダンパは、一般の空調ダクト用防火ダンパよりも高温環境を想定しており、温度ヒューズの溶解温度も高めに設定されますが、280°Cという数値は誤りです。厨房排気設備では、火気使用室に対応した専用品が用いられ、よく問われる基準温度は280°Cではなく、より低い規定値です。この問題では、厨房排気用は一般用より高温設定という知識だけで判断すると、細かい数値の誤りを見落としやすくなります。試験では、温度ヒューズの溶解温度の具体的な数値まで押さえておく必要があります。
(4) 丸ダクトは、スパイラルダクトに比べて、はぜにより高い強度が得られる。
不適切です。スパイラルダクトは、鋼板をらせん状にはぜ掛けして成形するため、軽量でありながら比較的高い強度を持ちます。はぜ構造そのものが補強の役割も果たすため、一般の丸ダクトよりも剛性の点で有利になる場合があります。この選択肢は、スパイラルダクトの特徴を逆に述べています。ダクトの構造問題では、丸ダクト、長方形ダクト、スパイラルダクトの特徴を対比して理解しておくことが重要です。特に、スパイラルダクトは施工性と強度に優れる点がよく問われます。
(5) 防火ダンパは、煙感知器と連動してダクトを閉鎖する。
不適切です。煙感知器と連動して閉鎖するのは、防煙ダンパです。防火ダンパは、火災時に火炎や高温ガスがダクトを通じて延焼するのを防ぐためのもので、通常は温度ヒューズによって作動します。一方、防煙ダンパは煙の拡散防止を目的としており、煙感知器などと連動して作動します。防火と防煙は目的が異なるため、作動方式も異なります。この区別は非常によく出題されるため、延焼防止か、煙拡散防止かを意識して整理しておくことが大切です。
この問題で覚えるポイント
長方形ダクトの接続は、一般にフランジ継手が基本です。差込み継手は丸ダクト系で見られることが多く、長方形ダクトの代表的な接続方法ではありません。 厨房フードには、耐食性、耐熱性、清掃性に優れるステンレス鋼板がよく用いられます。厨房は油煙や水蒸気が多く、衛生面でも材質選定が重要です。 スパイラルダクトは、らせん状のはぜ構造によって強度が高く、施工性にも優れます。丸ダクトより不利と考えるのではなく、特徴ある高性能ダクトとして理解しておくことが大切です。 防火ダンパは火炎や高温ガスによる延焼防止が目的で、主に温度ヒューズで作動します。防煙ダンパは煙の拡散防止が目的で、煙感知器と連動します。 試験では、ダンパの種類、作動要素、設置目的の対応関係が狙われやすいです。名称だけで覚えるのではなく、何を防ぐ設備かで整理すると得点しやすくなります。 厨房排気設備は、一般空調設備より高温、油分、火気の影響を受けやすいため、材質や防火措置が強化されます。一般換気との違いを意識して覚えると応用が利きます。
ひっかけポイント
もっとも多い罠は、防火ダンパと防煙ダンパの混同です。どちらも「ダンパ」であり、どちらも火災時に関係するため、煙感知器で閉まるものをすべて防火ダンパだと思い込みやすいです。名称ではなく、火を止めるのか、煙を止めるのかで判断する癖をつけることが重要です。 次によくあるのが、ダクト形状と継手の取り違えです。長方形ダクトと丸ダクトでは一般的な接続方法が異なるため、普段の語感だけで判断すると誤りやすいです。形状に応じて必要な強度や気密性が違うことを思い出すと、正答に近づけます。 数値問題では、「厨房用は高温だから、極端に高い数値でも正しそうだ」と感じてしまうのが思考の罠です。一部の方向性は正しくても、数値が誤っていれば不正解です。ビル管では、このような一部だけ正しい文章が頻繁に出ます。 スパイラルダクトについても、見た目の印象だけで普通の丸ダクトより弱そうと感じると危険です。実際には、らせん状のはぜが強度確保に役立っています。日常感覚ではなく、構造上どう強くしているかで考えることが大切です。
