出典：建築物衛生管理技術者試験令和6年度(2024年)｜空気環境の調整第69問
問題
標準的なエアハンドリングユニットを構成する機器として、最も不適当なものは次のうちどれか。
(1) 圧縮機
(2) 熱交換器
(3) 加湿器
(4) 送風機
(5) エアフィルタ

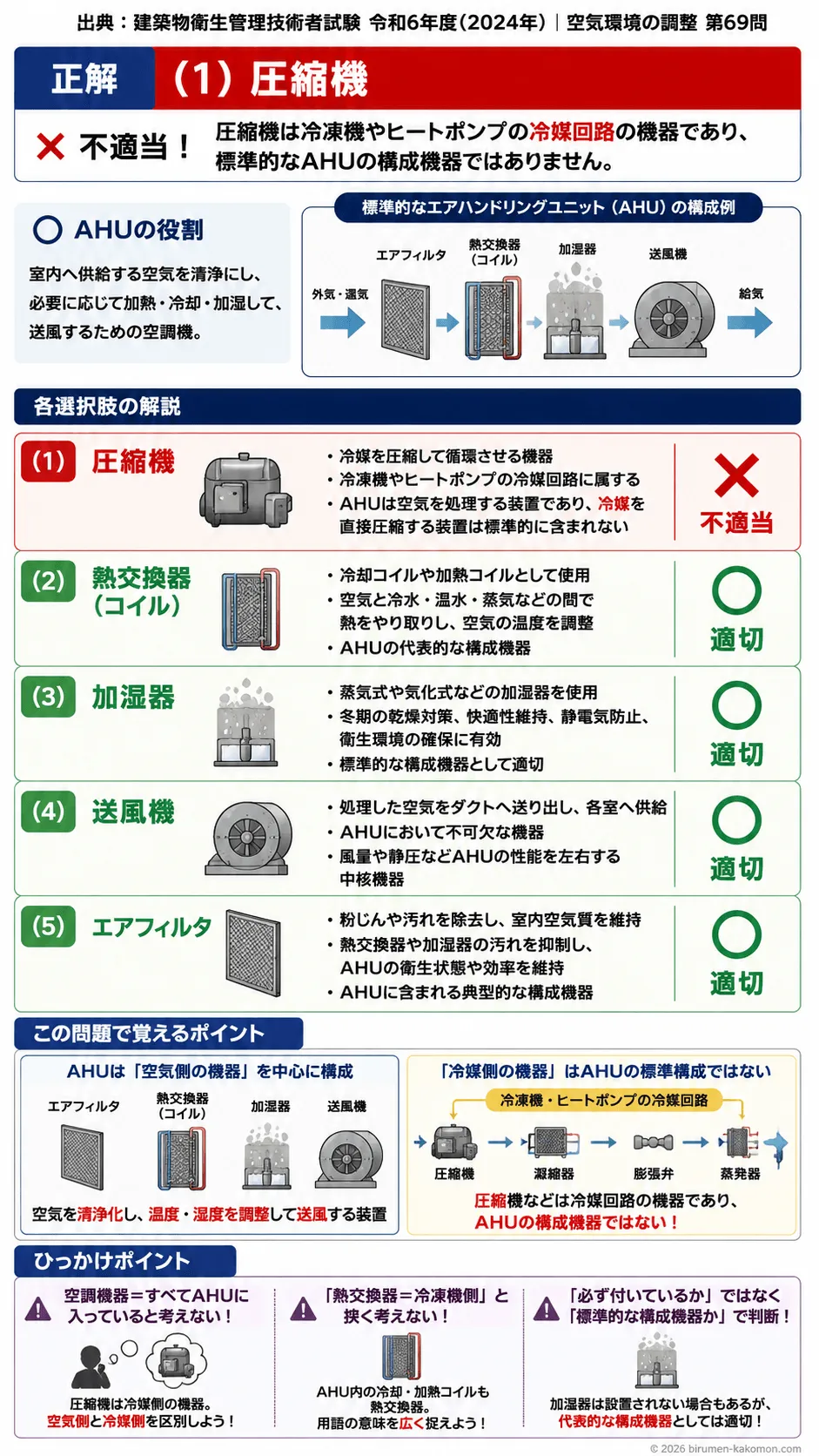

ビル管過去問｜エアハンドリングユニット（AHUの構成機器）を解説
この問題は、標準的なエアハンドリングユニットにどのような機器が含まれるかを問う基本問題です。AHUは、室内へ供給する空気を清浄にし、必要に応じて加熱冷却加湿して、送風するための空調機です。そのため、空気を処理するための機器は含まれますが、冷凍機そのものを構成する機器までは通常含みません。正しい選択肢は圧縮機です。圧縮機は冷凍機やパッケージエアコンの冷媒回路を構成する主要機器であり、標準的なAHUの構成機器としては不適当です。一方で、熱交換器、加湿器、送風機、エアフィルタはいずれもAHUの代表的な構成機器です。
(1) 圧縮機
不適切です。圧縮機は冷媒を圧縮して循環させるための機器であり、冷凍機やヒートポンプの冷媒回路に属する機器です。AHUは空気を処理する装置であって、通常は冷水や温水、蒸気などを受けて空気の温度や湿度を調整します。つまり、AHUの内部には冷媒を直接圧縮する装置が標準的には入っていません。ここで大切なのは、AHUは「空気側の機器」、圧縮機は「冷媒側の機器」と整理することです。この区別ができれば、圧縮機が最も不適当であると判断できます。
(2) 熱交換器
適切です。熱交換器はAHUの代表的な構成機器です。空調用AHUでは、一般に冷却コイルや加熱コイルが用いられ、これらは空気と冷水温水蒸気などの間で熱をやり取りします。これによって空気を冷やしたり温めたりできます。試験では「熱交換器」という広い表現で出されることがありますが、実務上はコイルとして理解するとわかりやすいです。AHUの主要な役割のひとつが温度調整である以上、熱交換器は標準的な構成機器に含まれます。
(3) 加湿器
適切です。加湿器もAHUの構成機器として用いられます。特に冬期は外気が乾燥しやすく、室内の快適性維持や静電気防止、衛生環境の確保のために加湿が必要になることがあります。そのため、蒸気式や気化式などの加湿器がAHU内またはその周辺に設けられることがあります。すべてのAHUに必ず加湿器があるわけではありませんが、標準的な空調機の構成機器としては十分に妥当です。問題文は「構成する機器として不適当なもの」を問うているので、採用されうる代表機器である以上、加湿器は適切と判断します。
(4) 送風機
適切です。送風機はAHUにおいて不可欠な機器です。フィルタで清浄化し、熱交換器や加湿器で処理した空気をダクトへ送り出し、各室へ供給する役割を担います。空気を動かさなければ空調そのものが成立しないため、送風機はAHUの中核機器のひとつです。実務でも、風量や静圧、運転方式などはAHUの性能を左右する重要な要素です。したがって、送風機は標準的なAHUの構成機器として適切です。
(5) エアフィルタ
適切です。エアフィルタは外気や還気に含まれる粉じんや汚れを除去し、室内空気質を保つための機器です。さらに、熱交換器や加湿器の汚れを抑え、AHU内部の衛生状態や熱交換効率を維持する役割もあります。ビル管試験では、空調設備を単なる温度調整装置ではなく、空気清浄も含めた総合的な空気処理設備として理解しているかが問われます。その意味でも、エアフィルタはAHUに含まれる典型的な構成機器です。
この問題で覚えるポイント
AHUは、空気を清浄化し、温度や湿度を調整して送風するための空調機です。代表的な構成機器としては、エアフィルタ、冷却加熱コイルなどの熱交換器、加湿器、送風機があります。ここでは、空気を相手に処理する機器が中心になると整理することが重要です。 一方、圧縮機、凝縮器、膨張弁、蒸発器などは冷凍機やヒートポンプの冷媒回路を構成する機器です。特に圧縮機は冷媒を圧縮する機器であり、AHUそのものの標準構成とは区別して覚える必要があります。 試験では、AHU、FCU、パッケージエアコン、冷凍機の構成機器を横断的に比較できるかがよく問われます。AHUは大風量の空気を中央で処理して各室へ送る装置、FCUは室内ごとに設置される比較的小型の端末機器、パッケージエアコンは冷媒回路を機器内に一体化した装置という違いを押さえると、機器構成の判断がしやすくなります。 また、「標準的なAHU」という表現が出たときは、空気側機器を思い浮かべることが正答への近道です。熱交換器、送風機、フィルタは特に頻出です。加湿器は用途によって設置されない場合もありますが、構成機器としては十分代表的です。このように、必ずしも全機に装備されるかではなく、標準的な構成要素として妥当かどうかで判断することが大切です。
ひっかけポイント
この問題のひっかけは、空調機器を「空気側」と「冷媒側」に分けて整理できているかを試している点にあります。受験者は、空調設備に関係する機器ならすべてAHUに入っていそうだと感じやすく、そこで圧縮機を見落としやすくなります。日常感覚では、冷やす機械には圧縮機が入っている印象が強いため、空調機全般のイメージで判断すると誤答しやすいです。 また、「熱交換器」という語が広いため、これを冷凍機側の装置と混同してしまう人もいます。しかしAHU内の冷却コイルや加熱コイルも熱交換器です。用語を狭く捉えると、正しいものを誤りだと判断してしまいます。 さらに、「加湿器は付いていないAHUもあるから不適当ではないか」と考えてしまうのも典型的な罠です。この種の問題では、「常に必ずあるか」ではなく、「標準的な構成機器として妥当か」を問うていることがあります。一部の条件では省略される機器でも、一般的なAHUの構成要素として認められるなら適切です。 今後も、設備機器の問題では「どの系統に属する機器か」を先に整理する癖をつけると、似たひっかけに強くなります。
