出典：建築物衛生管理技術者試験 令和6年度（2024年）｜建築物の構造概論 第93問
問題
鉄筋コンクリート構造とその材料に関する次の記述のうち、最も不適当なものはどれか。
(1) 直接土に接する壁において、鉄筋に対するコンクリートのかぶり厚さは、4cm以上としなければならない。
(2) プレキャスト化された鉄筋コンクリート部材により、工期を短縮することができる。
(3) 鉄筋コンクリート用棒鋼のSDの記号は、丸鋼を示す。
(4) 梁（はり）のあばら筋は、せん断力に対して抵抗する。
(5) 柱の帯筋の径は、6mm以上とする。

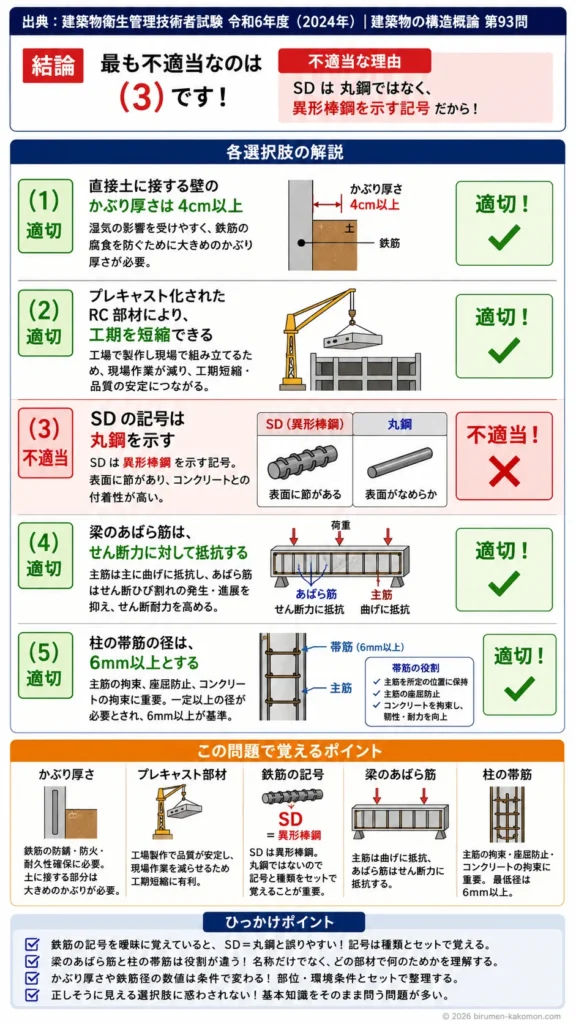

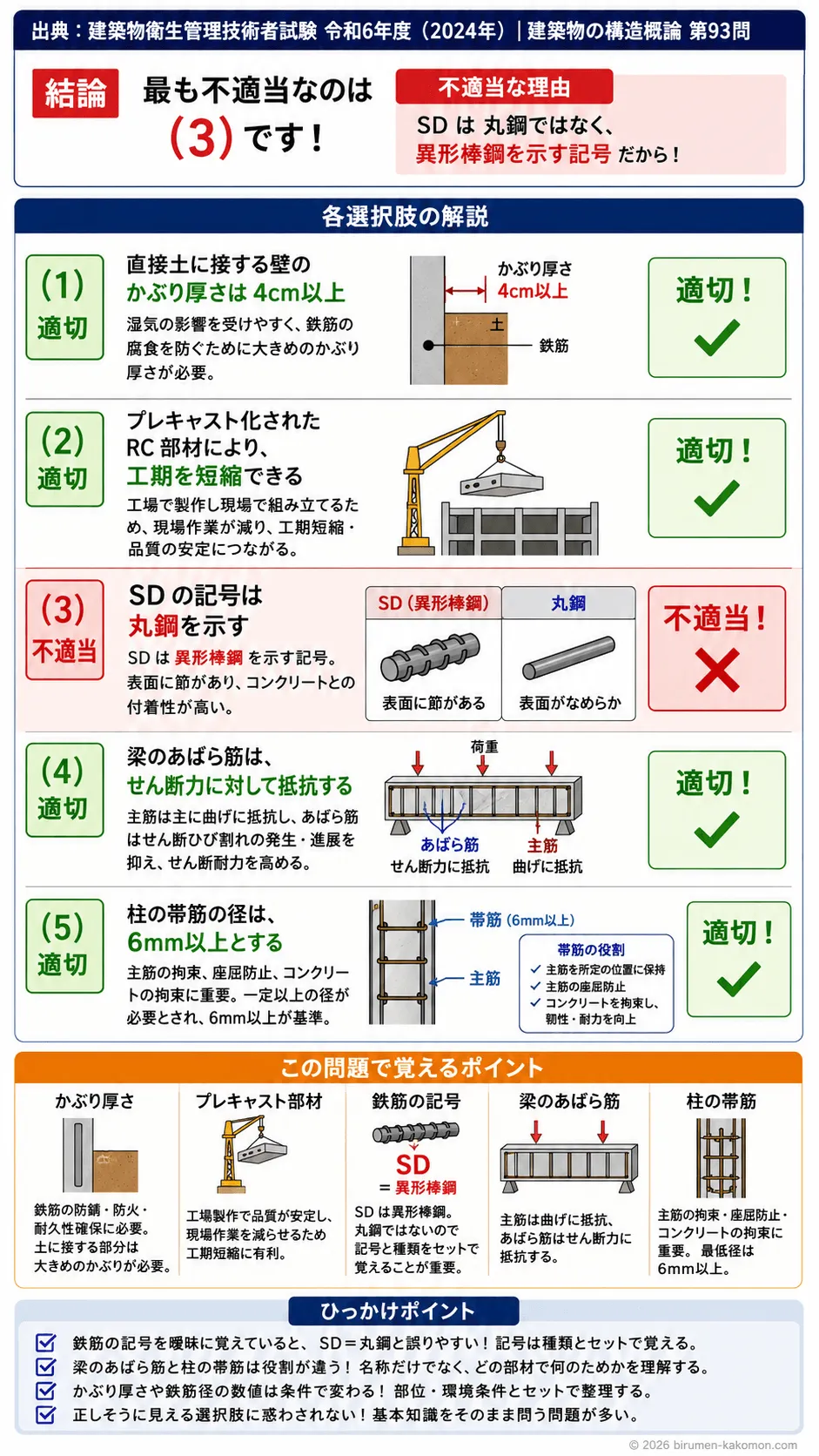

ビル管過去問｜鉄筋コンクリート構造と材料特性を解説
この問題は、鉄筋コンクリート構造における基本用語や部材の役割、材料の性質について問う問題です。かぶり厚さ、プレキャスト部材、鉄筋の種類、あばら筋や帯筋の役割と寸法など、建築構造の基礎知識がバランスよく確認されています。正しい選択肢を一つずつ丁寧に見ていくと、誤りは「SDの記号は丸鋼を示す」とする記述です。したがって、最も不適当なのは(3)です。SDは異形棒鋼を示す記号であり、丸鋼を示すものではありません。
(1) 直接土に接する壁において、鉄筋に対するコンクリートのかぶり厚さは、4cm以上としなければならない。
適切です。その理由は、鉄筋コンクリートにおける「かぶり厚さ」は、鉄筋を錆びや火熱から守るうえで重要だからです。特に直接土に接する部位は、湿気の影響を受けやすく、鉄筋腐食の危険が高まります。そのため、一般の屋内部材よりも大きめのかぶり厚さが求められます。直接土に接する壁で4cm以上とする考え方は、耐久性確保の観点から妥当です。試験では、土に接するかどうか、屋内か屋外かで必要かぶり厚さが変わる点がよく問われますので、環境条件によって数値が厳しくなると覚えておくとよいです。
(2) プレキャスト化された鉄筋コンクリート部材により、工期を短縮することができる。
適切です。その理由は、プレキャスト部材は工場であらかじめ製作された部材を現場に搬入して組み立てる方式だからです。現場で型枠を組み、配筋し、コンクリートを打設して養生する工程を減らせるため、施工の省力化と工期短縮につながります。また、工場製作であるため品質が安定しやすいという利点もあります。現場打ちコンクリートと比べて、天候の影響を受けにくい点も工期短縮に有利です。この記述は、プレキャスト工法の代表的なメリットを述べているため適切です。
(3) 鉄筋コンクリート用棒鋼のSDの記号は、丸鋼を示す。
不適切です。その理由は、SDは丸鋼ではなく、異形棒鋼を示す記号だからです。異形棒鋼は表面に節があり、コンクリートとの付着性が高いため、鉄筋コンクリート構造で広く使われます。一方、丸鋼は表面が滑らかで、現在の主要な構造用鉄筋としては異形棒鋼ほど一般的ではありません。試験では、この「SD＝異形棒鋼」という知識をそのまま問うことがあります。記号の意味を曖昧に覚えていると、丸鋼と異形棒鋼を取り違えやすいので注意が必要です。この問題の正答はこの選択肢です。
(4) 梁（はり）のあばら筋は、せん断力に対して抵抗する。
適切です。その理由は、梁には荷重がかかることで曲げモーメントだけでなく、せん断力も生じるからです。梁の主筋は主として曲げに対して働きますが、あばら筋はせん断ひび割れの発生や進展を抑え、梁のせん断耐力を高める役割を担います。つまり、梁の中では主筋とあばら筋がそれぞれ異なる力に対応しているのです。試験では、主筋は曲げ、あばら筋はせん断、という役割分担を整理して覚えておくと得点しやすくなります。
(5) 柱の帯筋の径は、6mm以上とする。
適切です。その理由は、柱の帯筋は、主筋を所定の位置に保持するだけでなく、コンクリートの拘束や主筋の座屈防止にも関わる重要な部材だからです。そのため、一定以上の径が必要とされ、6mm以上とする基準は基本事項の一つです。柱は建物を支える重要部材であり、帯筋が弱すぎると、柱の靱性や耐力に悪影響を及ぼすおそれがあります。細かな数値は混同しやすいですが、柱の帯筋には最低径の規定があることを押さえておくことが大切です。
この問題で覚えるポイント
鉄筋コンクリートにおける「かぶり厚さ」は、鉄筋の防錆、防火、耐久性確保のために必要です。特に土に接する部分や屋外に面する部分では、屋内部材より大きなかぶり厚さが必要になります。 プレキャスト部材は、工場で製作して現場で組み立てるため、品質が安定しやすく、現場作業を減らせるので工期短縮に有利です。現場打ちコンクリートとの違いとして整理して覚えることが重要です。 鉄筋コンクリート用の主要な鉄筋は異形棒鋼です。SDの記号は異形棒鋼を示し、丸鋼ではありません。記号と鉄筋の種類の対応は、そのまま問われやすい基本事項です。 梁では、主筋は主として曲げに抵抗し、あばら筋は主としてせん断力に抵抗します。柱では、帯筋が主筋の拘束、座屈防止、コンクリートの拘束に役立ちます。部材ごとの鉄筋の役割を整理して覚えることが正誤判断に直結します。 柱の帯筋には最低径の規定があります。数値問題として細かく聞かれることがあるため、最低径やかぶり厚さなどの基準値は、部材ごと、条件ごとに整理して覚えておくと応用が利きます。
ひっかけポイント
鉄筋の記号を、何となくアルファベットだけで覚えていると誤りやすいです。SDを見て意味を思い出せないまま読むと、「鉄筋の一種なのだから丸鋼でもよさそうだ」と感じてしまうのが典型的な罠です。記号は必ず種類とセットで覚える必要があります。 梁のあばら筋や柱の帯筋は、どちらも補助的な鉄筋に見えるため、役割を混同しやすいです。しかし、梁ではせん断、柱では拘束と座屈防止が中心です。名称だけでなく、どの部材で、何のために入れるのかまで押さえることが大切です。 かぶり厚さや鉄筋径のような数値は、少しだけずらして出題されることがあります。受験者は「だいたいそのくらい」と曖昧に覚えがちなので、出題者はそこを狙ってきます。数値は環境条件や部位とセットで理解することが必要です。 プレキャスト部材のように、日常感覚でも正しそうに見える選択肢が含まれると、受験者はそこを深く検討せず、難しそうな記号問題を後回しにしがちです。その結果、基本用語の取り違えを見抜けなくなります。難しく見える選択肢ほど、実は基本知識をそのまま問うていることが多いです。
