出典：建築物衛生管理技術者試験令和5年度(2023年)｜空気環境の調整第70問
問題
空気調和機に関する次の記述のうち、最も不適当なものはどれか。
(1) エアハンドリングユニットは、熱源設備から供給される冷水・温水・蒸気等を用いて空調空気を作り、各ゾーン・各室にダクトにより送風する。
(2) ターミナルエアハンドリングユニットは、全熱交換器、制御機器、還気送風機等の必要機器が一体化された空調機である。
(3) ファンコイルユニットは、送風機熱交換器、エアフィルタ及びケーシングによって構成される室内設置用の小型空調機である。
(4) パッケージ型空調機は、圧縮機、膨張弁、蒸発器、凝縮器等によって構成される。
(5) パッケージ型空調機のうちヒートポンプ型は、採熱源によって水熱源と空気熱源に分類される。

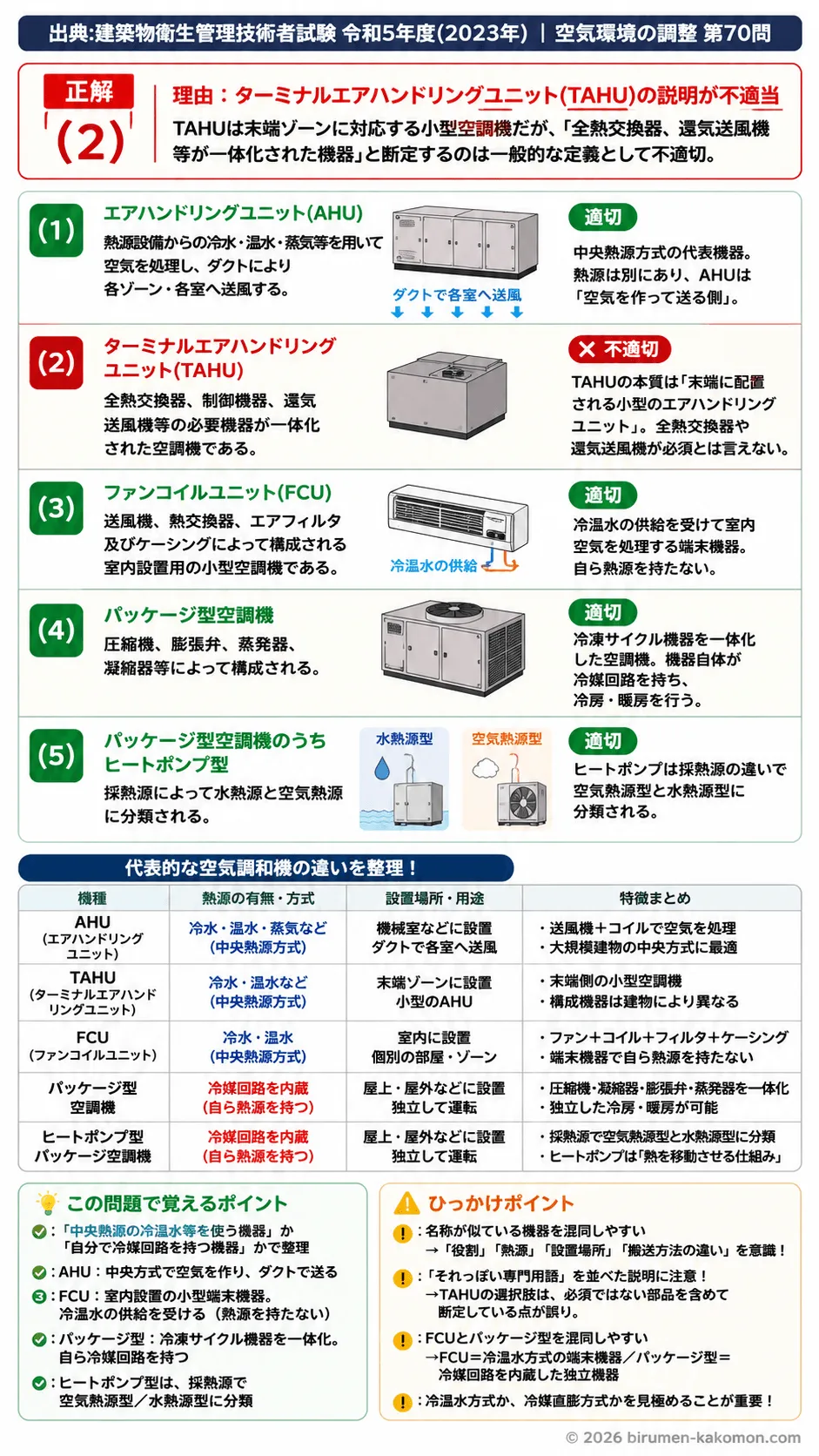

ビル管過去問｜空気調和機｜AHU・TAHU・FCU・パッケージ空調機の特徴を解説
この問題は、代表的な空気調和機の種類と、その構成や役割の違いを見分けられるかを問う問題です。 正解は(2)です。 AHUは冷水・温水などを使って空気を処理し、ダクトで各室へ送る中央方式の代表機器です。 FCUは室内に設置される小型機で、主に冷温水コイルとファンで室内空気を処理します。 一方、パッケージ型空調機は冷凍サイクル機器を一体化した機器です。 誤りの選択肢は、TAHUの説明として不適切な機器構成を述べている点にあります。 TAHUは末端ゾーンに対応する小型空調機ですが、設問文のように「全熱交換器、還気送風機等が一体化されたもの」と断定する説明は一般的な定義として適切ではありません。AHUやFCU、パッケージ空調機との違いを整理して覚えることが重要です。
(1) エアハンドリングユニットは、熱源設備から供給される冷水・温水・蒸気等を用いて空調空気を作り、各ゾーン・各室にダクトにより送風する。
適切です。エアハンドリングユニットは、送風機と熱交換機能を備えた空調機で、冷水や温水、場合によっては蒸気を用いて空気を冷却・加熱し、その処理空気をダクトで各室へ送る方式の代表例です。一般に中央熱源方式と組み合わせて用いられ、大きな建物で広い範囲をまとめて空調するのに向いています。試験では「熱源は別にあり、AHU自体は空気を作って送る側」であることを押さえると判断しやすいです。
(2) ターミナルエアハンドリングユニットは、全熱交換器、制御機器、還気送風機等の必要機器が一体化された空調機である。
不適切です。ターミナルエアハンドリングユニットは、空気水方式などで末端ゾーンを担当する空調機として用いられますが、一般的な本質は「末端に配置される小型のエアハンドリングユニット」であり、設問文のように全熱交換器や還気送風機を備えた機器として定義するのは不正確です。全熱交換器は外気処理や換気に関連して組み込まれることはあっても、TAHUそのものを説明する必須要素ではありません。ここでは、機器の用途や設置位置を表す名称と、構成部品を表す説明を混同しているのが誤りです。
(3) ファンコイルユニットは、送風機熱交換器、エアフィルタ及びケーシングによって構成される室内設置用の小型空調機である。
適切です。ファンコイルユニットは、室内側に設置される小型の空調機で、基本的にファン、冷温水コイル、フィルタ、ケーシングなどから構成されます。外部から冷水や温水の供給を受けて室内空気を処理する機器であり、自ら熱源を持たない点が重要です。AHUよりも小規模で、部屋ごとや周辺部のきめ細かな温度調整に適しています。問題では「小型」「室内設置」「熱源部を持たない」というキーワードで押さえると得点しやすいです。
(4) パッケージ型空調機は、圧縮機、膨張弁、蒸発器、凝縮器等によって構成される。
適切です。パッケージ型空調機は、冷凍サイクルを構成する主要機器である圧縮機、膨張弁、蒸発器、凝縮器などを一体化した空調機です。中央熱源から冷温水をもらうAHUやFCUとは異なり、機器自体が冷媒回路を持って冷房・暖房を行うのが特徴です。したがって、冷凍機の基本構成をそのまま空調機に組み込んだものと考えると理解しやすいです。
(5) パッケージ型空調機のうちヒートポンプ型は、採熱源によって水熱源と空気熱源に分類される。
適切です。ヒートポンプ型のパッケージ空調機は、どこから熱を取り入れるかによって空気熱源型と水熱源型に分類されます。空気熱源型は屋外空気を利用し、水熱源型は水系統を利用して熱交換します。試験では、ヒートポンプは「熱を移動させる仕組み」であり、その採熱源の違いで分類されるという基本を押さえておくことが大切です。名称が変わっても、分類の軸は「熱源の違い」です。
この問題で覚えるポイント
空気調和機は、まず「中央熱源の冷温水などを使う機器」か、「機器自身が冷媒回路を持つ機器」かで整理すると理解しやすいです。 AHUは前者で、送風機とコイルを持ち、作った空気をダクトで各室へ送る中央方式の代表機器です。 FCUも前者ですが、室内設置の小型機で、個別の部屋やゾーンの調整に向いています。 FCUは冷温水の供給を受けて働くため、熱源そのものは持ちません。 パッケージ型空調機は後者で、圧縮機、凝縮器、膨張弁、蒸発器などの冷凍サイクル機器を一体化したものです。 したがって、AHUやFCUとの最大の違いは、熱源設備に依存するか、自分で冷媒回路を持つかという点です。 また、ヒートポンプ型は採熱源によって空気熱源型と水熱源型に分けられます。 この「熱源の持ち方」と「設置場所・用途」の二本立てで覚えると、類題にも対応しやすくなります。 TAHUは名称にAHUが入っているため、AHUの一種として末端側に配置される機器だと理解するのが基本です。 ただし、試験では構成機器を細かく断定した説明が出ることがあり、そのときは「その部品が常に必須なのか」を冷静に見分けることが重要です。 空調設備の問題は、用語の定義そのものよりも、役割、熱源、搬送方法、設置位置の違いで整理すると正誤判断しやすくなります。
ひっかけポイント
この問題のひっかけは、名前が似ている機器を混同させる点にあります。 AHU、TAHU、FCUはいずれも空気を処理する機器なので、ぼんやり読むと全部似た説明に見えてしまいます。 しかし、実際には中央方式なのか末端方式なのか、熱源を持つのか持たないのか、ダクト主体なのか室内設置なのかが違います。 名称の雰囲気だけで判断すると、誤答しやすくなります。 特に注意したいのは、「一部だけ正しい文章」です。 TAHUの選択肢は、空調機にありそうな部品名を並べているため、もっともらしく見えます。 ですが、機器の一般的な定義として必須でない要素を混ぜ込んで断定しているため、不適切になります。 試験では、このように「それっぽい専門用語を足して正しく見せる」パターンがよくあります。用語を暗記するだけでなく、その機器の本質的な役割まで理解しておくことが大切です。 もう一つの罠は、FCUとパッケージ型空調機の違いを曖昧に覚えている場合です。 どちらも比較的小規模な空調に使われるため混同しやすいですが、FCUは冷温水を使う端末機器であり、パッケージ型は冷媒回路を内蔵した独立機器です。 この違いを整理しておかないと、構成部品を問う問題で迷いやすくなります。 今後も「冷温水方式か、冷媒直膨方式か」という視点を持つと、再現性高く正誤判断できます。
