出典：建築物衛生管理技術者試験令和5年度(2023年)｜空気環境の調整第52問
問題

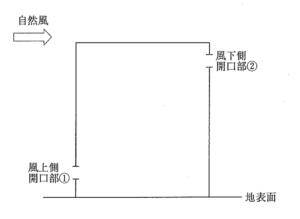

下の図のように、風上側と風下側にそれぞれ一つの開口部を有する建築物における外部の自然風のみによる自然換気に関する次の記述のうち、最も不適当なものはどれか。
(1) 外部の自然風の風速が2倍になると、換気量は2倍になる。
(2) 換気量は、開口部①と②の風圧係数の差の平方根に比例する。
(3) 開口部①と②の両方の開口面積を2倍にすると、換気量は4倍になる。
(4) 風下側に位置する開口部②の風圧係数は、一般的に負の値となる。
(5) 各開口の流量係数は、開口部の形状に関係する。
ビル管過去問｜自然換気｜風圧係数・開口面積・風速と換気量の関係を解説
この問題は、自然風を利用した自然換気の基本式と、換気量に影響する要素の関係を問う問題です。ポイントは、換気量が風速に比例すること、風圧係数差の平方根に比例すること、そして開口面積を大きくしても換気量が面積の二乗で増えるわけではないことを正しく理解することです。正しい選択肢は、風速と換気量の関係を述べたもの、風圧係数差との関係を述べたもの、風下側の風圧係数の一般的傾向を述べたもの、流量係数と開口形状の関係を述べたものです。最も不適当なのは、開口面積を2倍にすると換気量が4倍になるとした記述です。
(1) 外部の自然風の風速が2倍になると、換気量は2倍になる。
適切です。自然換気における換気量は、風によって生じる圧力差をもとに決まります。風圧は一般に風速の二乗に比例しますが、実際の換気量はその圧力差の平方根に比例します。そのため、結果として換気量は風速に比例する関係になります。つまり、風速が2倍になれば、換気量も2倍になります。ここは「風圧が風速の二乗に比例する」ことだけを見て、換気量まで二乗で増えると考えてしまいやすいところですが、換気量は圧力差の平方根で決まるため、そのようにはなりません。式の関係を落ち着いて追えば判断しやすい選択肢です。
(2) 換気量は、開口部①と②の風圧係数の差の平方根に比例する。
適切です。自然換気では、風上側と風下側の開口に働く風圧の差によって空気が流れます。この圧力差は、両開口の風圧係数の差に基づいて生じます。そして換気量は、その圧力差の平方根に比例します。したがって、換気量は「風圧係数の差そのもの」に比例するのではなく、「その差の平方根」に比例するという理解が正しいです。風圧係数は建物の向きや形状、風向などにより変わりますが、試験ではまず「差が大きいほど換気しやすい」「ただし換気量は平方根で効いてくる」という関係を押さえることが大切です。
(3) 開口部①と②の両方の開口面積を2倍にすると、換気量は4倍になる。
不適切です。自然換気の換気量は、開口面積が大きいほど増えますが、単純に面積どうしを掛け合わせて考えるものではありません。向かい合う二つの開口による換気では、両開口の大きさを踏まえた「有効な開口面積」によって換気量が決まります。両方の開口面積を同じ倍率で大きくした場合、その有効開口面積も同じ倍率で増えるため、換気量はおおむね2倍になります。4倍にはなりません。この選択肢は、面積を2倍にしたから流れる空気も二方向で重なって4倍になるような印象を与えますが、実際にはそのような増え方はしません。面積の増加と換気量の増加を比例関係として捉えることが重要です。
(4) 風下側に位置する開口部②の風圧係数は、一般的に負の値となる。
適切です。建物に風が当たると、風上側では空気が押しつけられるため正の圧力が生じやすく、風下側では流れがはがれて吸い出されるような状態になりやすいため、負の圧力となるのが一般的です。これが風上から風下へ空気が流れる自然換気の基本的な仕組みです。もちろん建物形状や周囲の風環境によって局所的な変化はありますが、試験レベルでは「風上側は正、風下側は負」が基本です。この基礎を押さえておくと、風圧係数の符号に関する問題で迷いにくくなります。
(5) 各開口の流量係数は、開口部の形状に関係する。
適切です。流量係数は、理論上の流れに対して実際にどの程度空気が流れるかを示す補正のような係数です。実際の空気の流れでは、開口の縁で流れが縮流したり、摩擦や乱れが生じたりするため、理論どおりには流れません。この影響は、開口部の形状や厚み、開き方などによって変化します。そのため、流量係数は開口部の形状に関係します。換気量を考えるときは、面積だけでなく、流れやすい形かどうかも影響するという点を理解しておくと、実務感覚にもつながります。

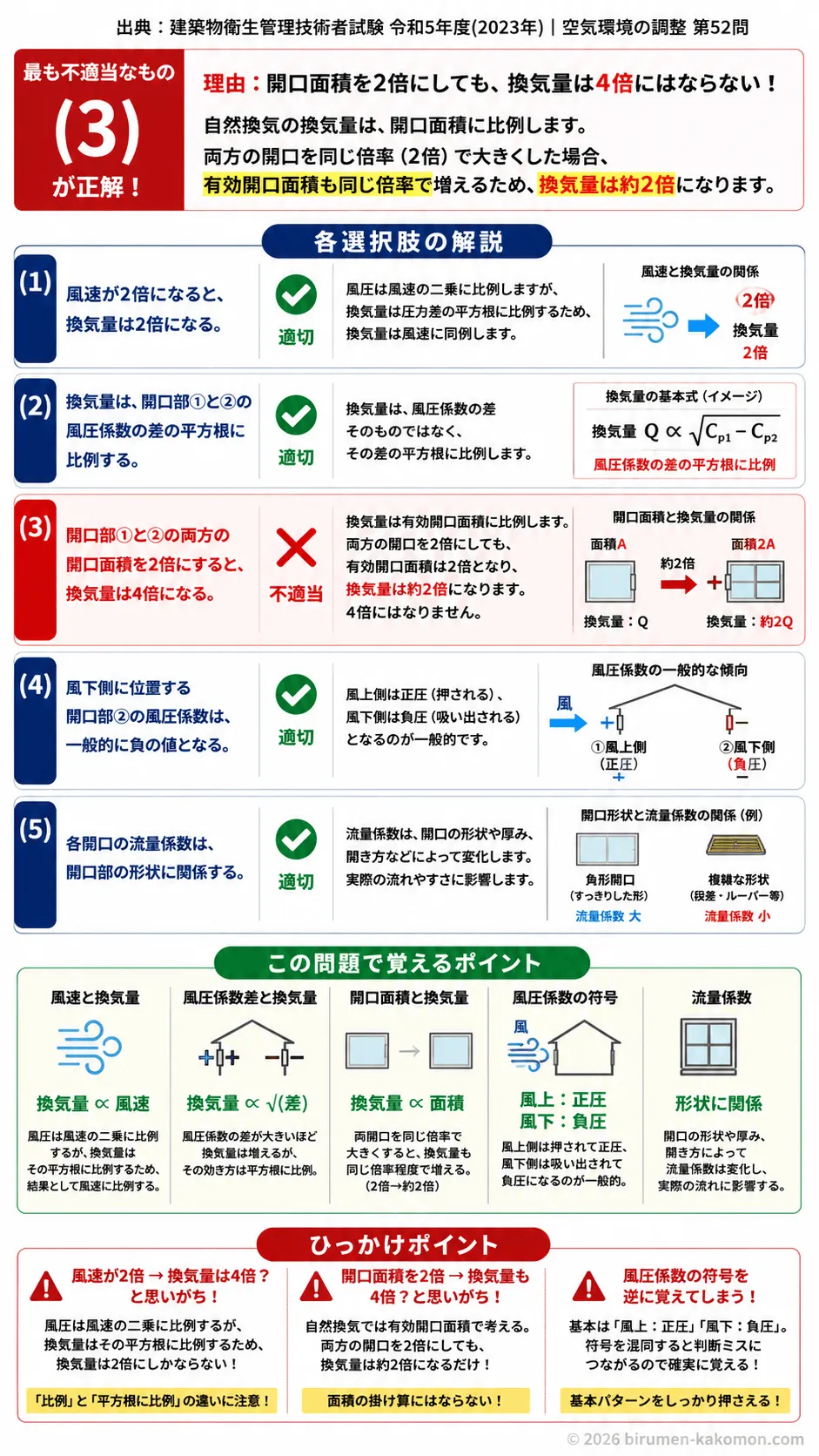

この問題で覚えるポイント
自然換気量は、風による圧力差で決まります。圧力差は風速の二乗に比例しますが、換気量はその平方根に比例するため、最終的には風速に比例します。したがって、風速が2倍なら換気量も2倍です。ここは非常に重要な基本関係です。 換気量は、風上側と風下側の風圧係数の差が大きいほど増えますが、その効き方は差にそのまま比例するのではなく、平方根に比例します。つまり、圧力差が4倍になっても換気量は2倍です。この「二乗」と「平方根」の対応は頻出です。 二つの開口を通る自然換気では、開口面積が大きいほど換気量は増えますが、両方の開口を2倍にしたからといって換気量が4倍になることはありません。開口面積の扱いは、有効開口面積として考える必要があり、同じ倍率で大きくすれば換気量も同じ倍率程度で増えると理解しておくとよいです。 風圧係数については、一般に風上側は正、風下側は負です。建物表面に風が当たる側は押され、反対側は吸引されるという基本イメージを持っておくと、自然換気だけでなく外壁風圧や建築環境工学の他分野にも応用できます。 流量係数は、開口の形状や構造に影響されます。理論式に面積だけを入れればよいわけではなく、実際には空気が通りにくい形状だと流れは減ります。面積、風圧係数差、風速、流量係数の4つをセットで整理しておくと、自然換気の問題に対応しやすくなります。
ひっかけポイント
この問題の最大のひっかけは、「風速が2倍なら換気量は4倍ではないか」と考えてしまう点です。風圧が風速の二乗に比例することだけを覚えていると、そのまま換気量まで二乗で増えると誤解しやすいです。実際には換気量は圧力差の平方根に比例するため、結果は風速に比例します。このように、途中の関係だけを覚えて最終結果を取り違えるのが典型的な罠です。 もう一つのひっかけは、開口面積を大きくしたときの換気量の増え方です。面積を2倍にしたという数字のインパクトから、換気量も大きく増えると感じてしまいがちですが、自然換気では有効開口面積として扱うため、単純な掛け算にはなりません。「面積が増えた＝ものすごく増える」といった日常感覚に引っ張られないことが大切です。 さらに、風圧係数の符号も混同しやすいところです。風上と風下のどちらが正でどちらが負かを曖昧に覚えていると、文章がもっともらしく見えて迷います。試験では、風上側は正圧、風下側は負圧という基本パターンを確実に押さえておくことが得点につながります。 全体としてこの問題は、自然換気の式を丸暗記しているかではなく、各要素がどう効くかを正しく理解しているかを見ています。特に「比例」と「平方根に比例」の違いを丁寧に見分けることが、今後の同テーマの問題でも非常に重要です。
