出典：建築物衛生管理技術者試験令和4年度(2022年)｜給水および排水の管理第127問
問題
排水通気設備の機器と配管に関する次の記述のうち、最も不適当なものはどれか。
(1) 雑排水ポンプは、厨（ちゅう）房排水以外の雑排水を排除するのに用いる。
(2) 排水用硬質塩化ビニルライニング鋼管は、その接続に可とう継手を用いる。
(3) 防水床用の排水トラップには、水抜き孔が設置されている。
(4) 排水用耐火二層管は、繊維モルタルによる外管と架橋ポリエチレン管による内管の組合せからなる。
(5) 排水トラップが組み込まれていない阻集器には、その出口側に排水トラップを設ける。

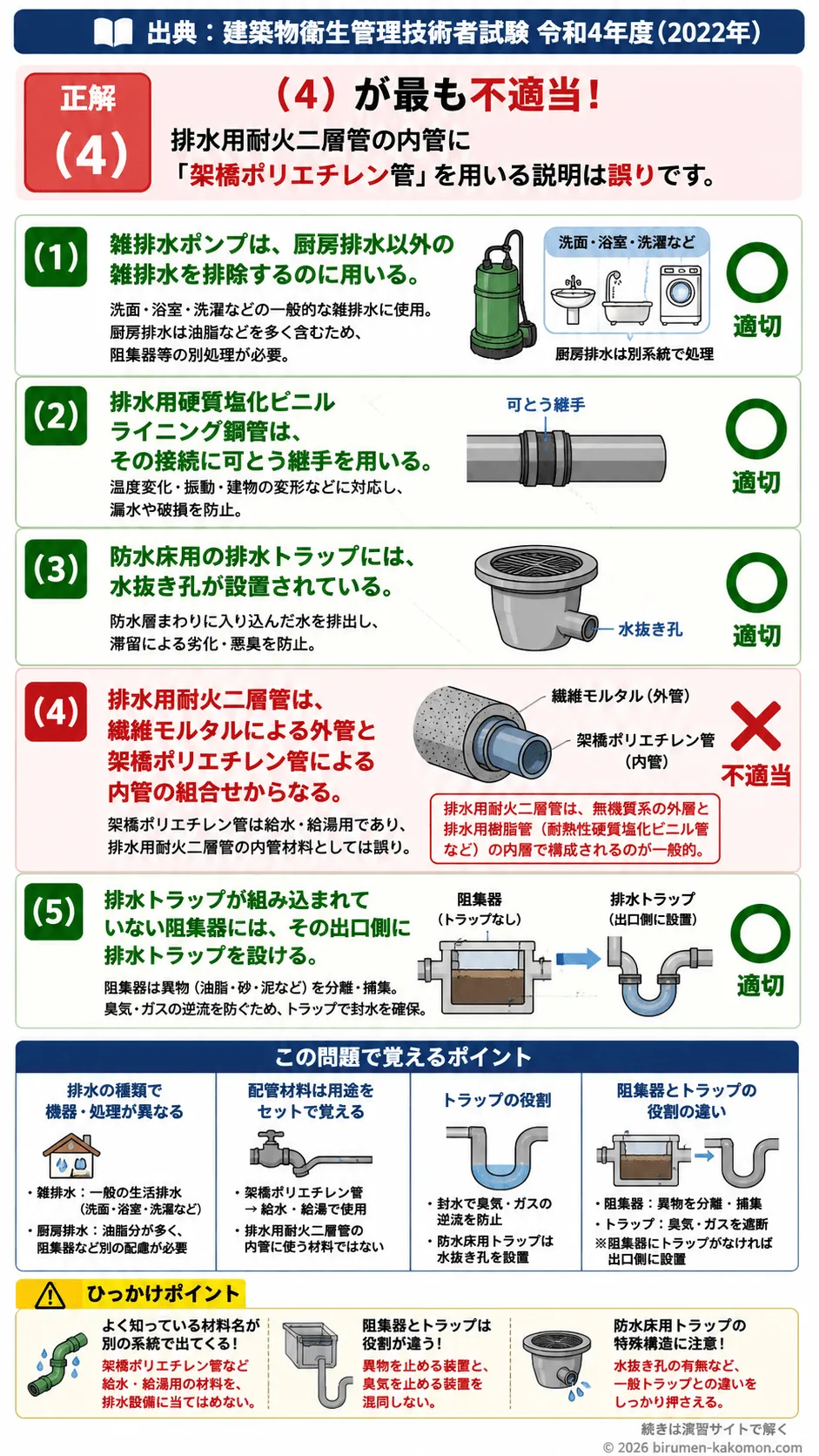

ビル管過去問｜排水通気設備 機器と配管 材料・トラップ・阻集器を解説
この問題は、排水通気設備に用いられる機器や配管材料、トラップ、阻集器の基本知識を問う問題です。排水設備では、排水の性質に応じた機器の使い分け、管材の構造、トラップの役割、阻集器まわりの配管原則を正確に理解していることが重要です。正解は(4)で、排水用耐火二層管の材料構成に関する説明が誤っています。ほかの選択肢は、排水設備の実務上の原則に沿った内容です。試験では、名称が似ている材料や、用途が近い機器の違いを混同しないことが得点のポイントになります。
(1) 雑排水ポンプは、厨（ちゅう）房排水以外の雑排水を排除するのに用いる。
適切です。雑排水ポンプは、洗面、浴室、洗濯などから生じる比較的通常の雑排水を排除するために用いられる機器です。一方で、厨房排水には油脂や食物残さなどが多く含まれやすく、通常の雑排水とは性状が異なります。そのため、厨房排水には阻集器の設置や、排水中の油脂分を考慮した別系統の処理が必要になることが多く、一般の雑排水ポンプと同じ感覚で扱うことはできません。この選択肢は、厨房排水以外の雑排水に用いるという説明なので正しいです。
(2) 排水用硬質塩化ビニルライニング鋼管は、その接続に可とう継手を用いる。
適切です。排水用硬質塩化ビニルライニング鋼管は、鋼管の強度と塩化ビニルの耐食性を組み合わせた管材です。排水系統では、温度変化や振動、施工誤差、建物のわずかな変形などに対応する必要があるため、接続部には可とう継手が用いられます。これにより、接続部に無理な力が集中しにくくなり、漏水や破損の防止につながります。管材そのものの名称に意識が向きすぎると接続方法を見落としやすいですが、実務上の取り扱いとして正しい内容です。
(3) 防水床用の排水トラップには、水抜き孔が設置されている。
適切です。防水床用の排水トラップは、浴室や洗い場など防水処理された床に設けられ、床表面の水だけでなく防水層まわりに入り込んだ水も適切に排水できる構造が求められます。そのため、水抜き孔が設けられており、床仕上げ材の下や防水層周辺にたまった水を排出できるようになっています。これがないと、内部に水分が滞留し、劣化や悪臭、衛生上の問題につながるおそれがあります。防水床用トラップ特有の構造として押さえておきたい知識です。
(4) 排水用耐火二層管は、繊維モルタルによる外管と架橋ポリエチレン管による内管の組合せからなる。
不適切です。排水用耐火二層管は、火災時の延焼防止や耐火性能を確保するために用いられる排水管で、一般に無機質系の外層と、排水用の樹脂管である内層を組み合わせた構造です。しかし、内管として架橋ポリエチレン管を用いるという説明は誤りです。架橋ポリエチレン管は主として給水や給湯などに用いられる管材であり、排水用耐火二層管の内管材料として説明されるものではありません。この選択肢は、給水・給湯系でよく使われる材料名を混ぜて受験者を惑わせる典型的な誤りです。
(5) 排水トラップが組み込まれていない阻集器には、その出口側に排水トラップを設ける。
適切です。阻集器は、油脂、砂、泥などを排水中から分離・捕集して、下流側の配管や公共下水道への悪影響を防ぐための装置です。ただし、阻集器自体にトラップ機能がない場合、そのままでは下水からの臭気や有害ガスが室内側へ上がってくるおそれがあります。そのため、出口側に排水トラップを設けて封水を確保し、臭気やガスの逆流を防止します。阻集器は異物を止める装置であり、トラップは臭気を止める装置であるという役割の違いを整理して覚えることが大切です。
この問題で覚えるポイント
排水通気設備では、まず排水の種類ごとに機器や処理方法が異なることを押さえる必要があります。雑排水は一般の生活排水を対象としますが、厨房排水は油脂分を多く含むため、同じ雑排水として単純に扱わず、阻集器などを含めた別の配慮が必要です。次に、配管材料は名称だけでなく、どの系統で使う材料なのかを結び付けて覚えることが重要です。架橋ポリエチレン管は給水・給湯系でよく出る材料であり、排水用耐火二層管の内管材料として出てきた場合は疑ってみるべきです。さらに、トラップの役割は封水によって臭気やガスを遮断すること、阻集器の役割は油脂や土砂などを分離・捕集することにあります。この二つは役割が異なるため、阻集器にトラップが内蔵されていなければ別途トラップが必要になります。試験対策としては、管材の用途、トラップの機能、防水床用トラップの特殊構造、阻集器とトラップの役割分担をセットで整理しておくと、同テーマの問題に対応しやすくなります。
ひっかけポイント
この問題のひっかけは、もっともらしい材料名や設備名を混ぜて、知っている単語だけで正誤判断させようとしている点にあります。特に、架橋ポリエチレン管のように給水・給湯分野で頻出の材料を、排水設備の材料説明の中に紛れ込ませると、名称を見たことがある受験者ほど安心して誤答しやすくなります。また、阻集器とトラップはどちらも排水設備に付属するため役割を混同しやすいですが、異物を止める機能と臭気を止める機能は別物です。さらに、防水床用排水トラップのように、一般的なトラップとは少し違う構造を問うことで、表面的な理解しかしていないかどうかも見られています。今後も、設備の名称だけで判断せず、何のための装置か、どの系統で使うか、どんな機能を持つかまで結び付けて覚えることが、ひっかけに強くなるコツです。
