出典：建築物衛生管理技術者試験令和3年度(2021年)｜清掃第131問
問題
排水槽と排水ポンプに関する次の記述のうち、最も不適当なものはどれか。
(1) 排水槽の底部の勾配は、吸込みピットに向かって1／15以上1／10以下とする。
(2) 排水槽内は、ブロワによってばっ気すると正圧になるので排気を行う。
(3) 排水槽のマンホールは、排水水中ポンプ又はフート弁の直上に設置する。
(4) 排水ポンプは、排水槽の吸込みピットの壁面から100mm程度離して設置する。
(5) 厨房用の排水槽には、汚物ポンプを用いる。
ビル管過去問｜排水槽と排水ポンプの基礎知識｜吸込みピット・ばっ気・マンホールを解説

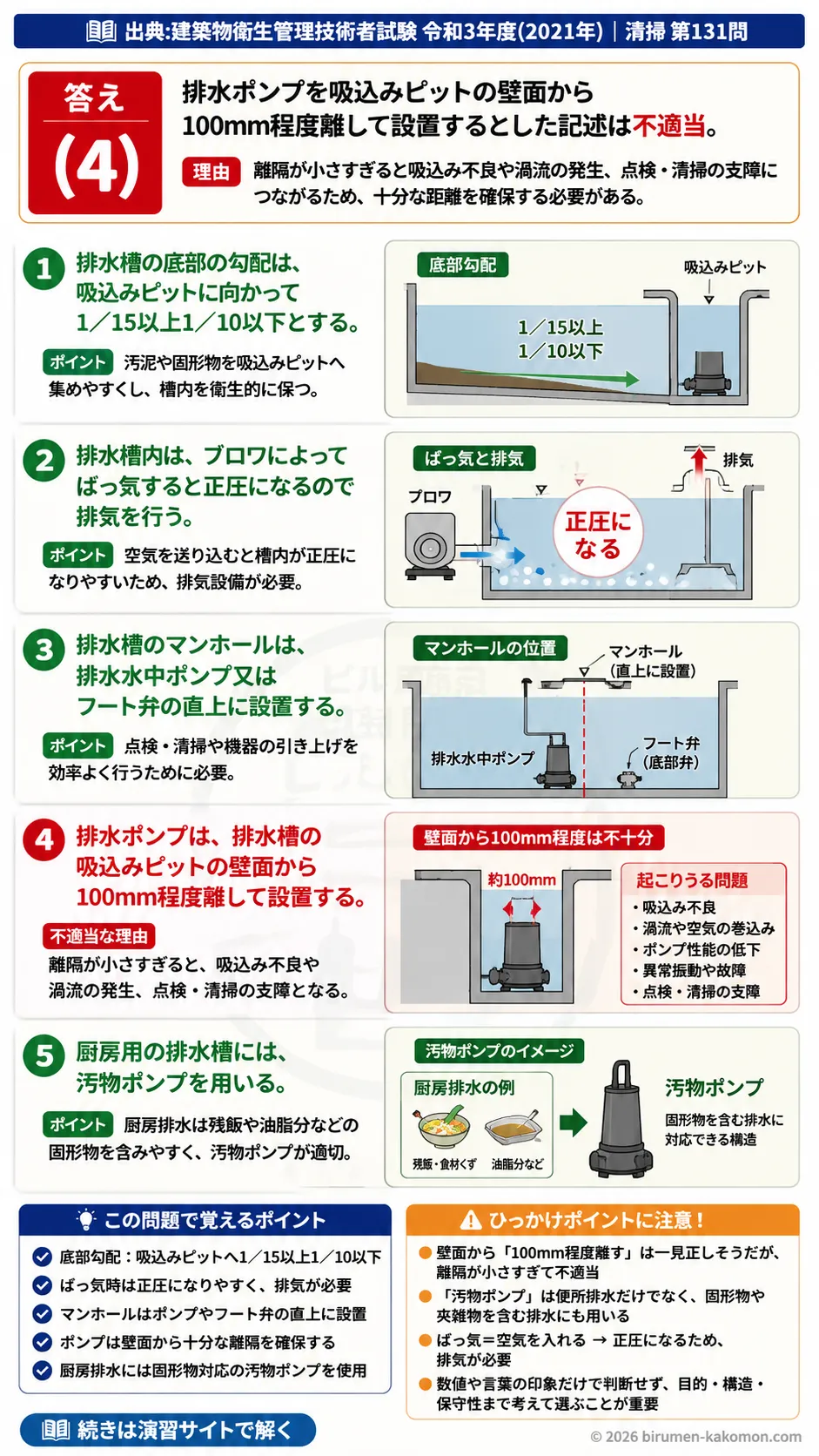

この問題は、排水槽と排水ポンプの構造や維持管理上の基本事項について問う問題です。ポイントは、排水槽の底部勾配、ばっ気時の排気、マンホールの設置位置、ポンプの設置寸法、厨房排水に用いるポンプの種類を正しく整理できているかどうかです。不適切なのは、排水ポンプを吸込みピットの壁面から100mm程度離して設置するとした記述です。これは離隔寸法が小さすぎ、円滑な吸込みや保守上の支障につながるため不適切です。
(1) 排水槽の底部の勾配は、吸込みピットに向かって1／15以上1／10以下とする。
適切です。排水槽の底部には、汚泥や固形物が一部に滞留しないよう、吸込みピットへ向かって適切な勾配を設けます。勾配が小さすぎると汚れが残りやすくなり、悪臭や腐敗、清掃負担の増加につながります。逆に急すぎても施工性や槽内構造の面で不都合が出やすいため、基準となる範囲を押さえておくことが大切です。この記述の1／15以上1／10以下という範囲は、排水を集めやすくし、槽内を衛生的に保つための標準的な考え方として適切です。
(2) 排水槽内は、ブロワによってばっ気すると正圧になるので排気を行う。
適切です。排水槽内をばっ気すると、空気が送り込まれることで槽内圧力が上がりやすくなります。そのままにすると、臭気や湿気が槽外へ不規則に漏れたり、設備に負担がかかったりするおそれがあります。そのため、ばっ気を行う場合は適切に排気経路を設け、槽内の空気を安全に外へ逃がす必要があります。排水槽では水だけでなく空気の流れも管理対象になる、という視点を持つと理解しやすいです。
(3) 排水槽のマンホールは、排水水中ポンプ又はフート弁の直上に設置する。
適切です。マンホールは、点検や清掃、機器の引き上げ作業をしやすくするために設けます。排水水中ポンプやフート弁の真上に設置しておけば、機器の点検や交換を効率よく行えます。もし位置がずれていると、保守作業のたびに無理な姿勢や余分な作業が必要になり、安全性や作業性が低下します。排水槽の設計では、運転中の性能だけでなく、維持管理のしやすさも重要な評価ポイントです。
(4) 排水ポンプは、排水槽の吸込みピットの壁面から100mm程度離して設置する。
不適切です。排水ポンプを壁面に近づけすぎると、吸込み口まわりの水の流れが偏りやすくなり、十分な吸込みができなくなることがあります。また、渦流や空気の巻込みが起こると、ポンプ性能の低下や異常振動、故障の原因にもなります。さらに、点検や清掃のしやすさの面でも不利です。そのため、吸込みピットの壁面からは一定以上の距離を確保して設置する必要があり、100mm程度というのは小さすぎます。この選択肢は、もっとも不適当な記述です。
(5) 厨房用の排水槽には、汚物ポンプを用いる。
適切です。厨房排水には、残飯や油脂分などが混入しやすいため、一般的な雑排水よりも異物への対応が求められます。汚物ポンプは、ある程度の固形物を含む排水を扱える構造を持っており、厨房用排水槽の用途に適しています。厨房排水は見た目には液体中心でも、実際には食品くずや油脂の影響が大きいため、ポンプの選定では排水の性状を重視しなければなりません。単に水を送る装置としてではなく、どのような排水を扱うかで機種を選ぶことが重要です。
この問題で覚えるポイント
排水槽の底部は、汚泥や固形物を吸込みピットへ集めやすくするため、吸込みピットへ向かって適切な勾配を設けます。数値問題としては1／15以上1／10以下が重要です。排水槽でばっ気を行う場合は、空気を送り込むことで槽内が正圧になりやすいため、排気設備も必要になります。マンホールは単なる開口部ではなく、点検や機器の引き上げのための維持管理設備なので、ポンプやフート弁の直上に設けるのが原則です。排水ポンプの設置では、壁面に近すぎると吸込み不良や渦流の発生を招くため、十分な離隔を確保する必要があります。厨房排水は油脂や固形物を含みやすいため、雑排水用ではなく、固形物混入に対応できる汚物ポンプを用いる考え方が大切です。試験では、排水槽の構造、通気や排気、保守点検性、ポンプの選定という複数の視点をまとめて押さえることが得点につながります。
