出典：建築物衛生管理技術者試験令和3年度(2021年)｜給水および排水の管理第111問
問題
給水設備の汚染に関する次の記述のうち、最も不適当なものはどれか。
(1) 逆サイホン作用とは、給水管内に生じた負圧により、水受け容器にいったん吐水された水が給水管内に逆流することである。
(2) クロスコネクションとは、飲料水系統と他の配管系統を配管などで直接接続することである。
(3) 洗面器における吐水口空間は、給水栓の吐水口と洗面器のあふれ縁との垂直距離である。
(4) 大便器の洗浄弁の下流側には、一般に圧力式バキュームブレーカを設置する。
(5) 逆サイホン作用の防止対策の基本は、吐水口空間を設けることである。

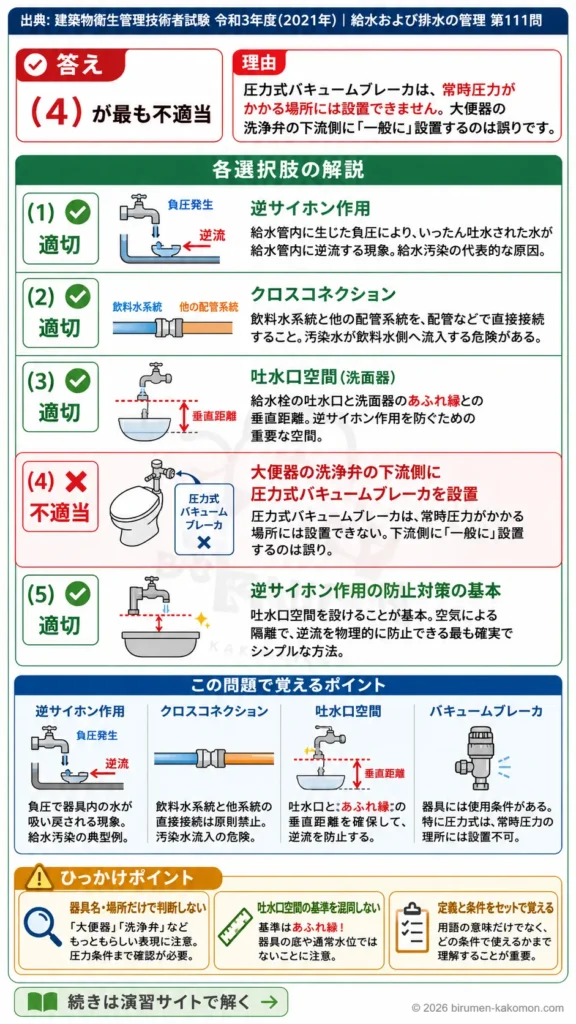

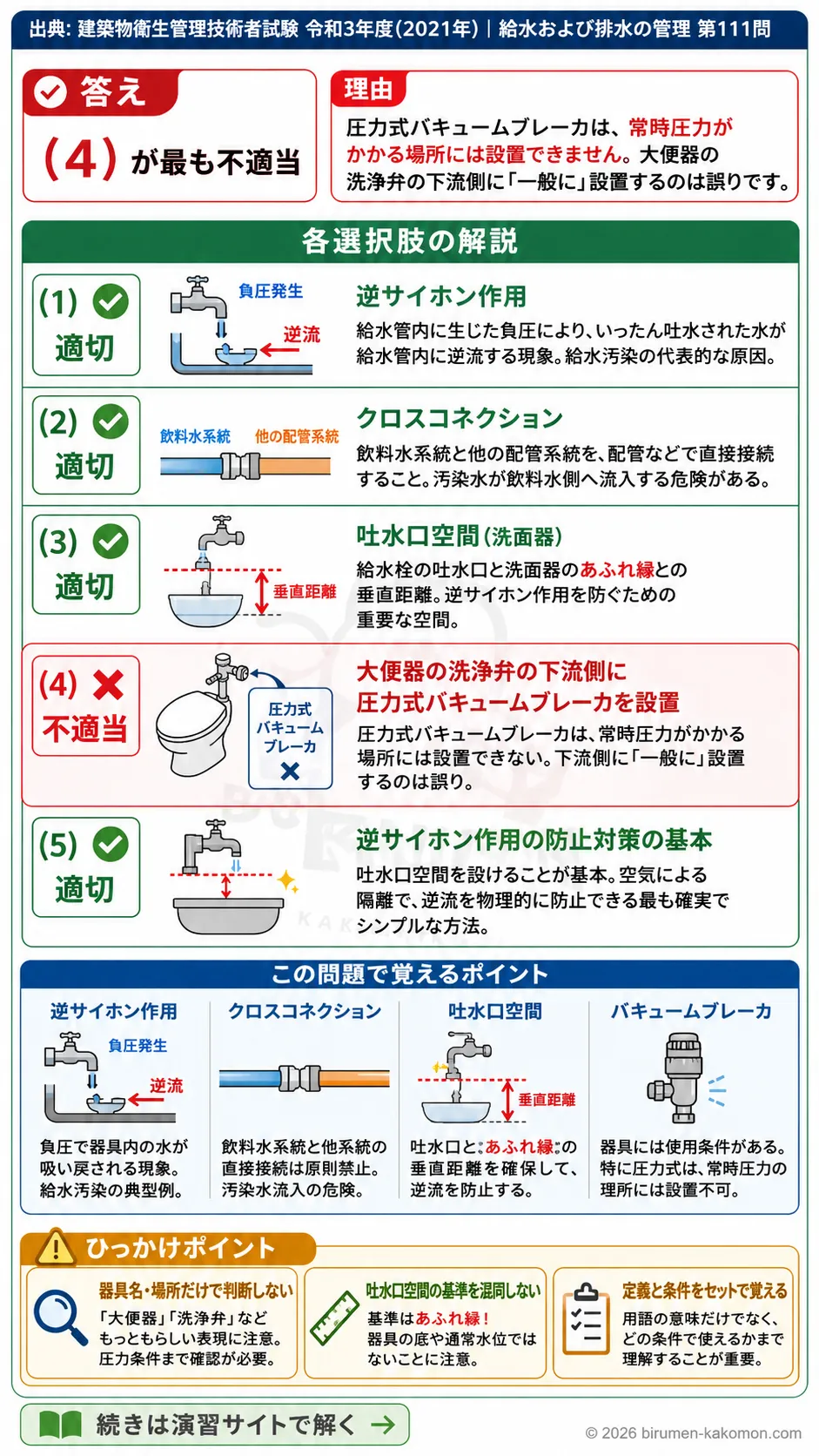

ビル管過去問｜給水設備の汚染防止｜逆サイホン作用・クロスコネクション・バキュームブレーカを解説
この問題は、給水設備における汚染防止の基本事項を問うものです。特に、逆サイホン作用、クロスコネクション、吐水口空間、バキュームブレーカの設置位置と用途を正しく理解しているかがポイントです。最も不適当なのは(4)です。給水設備の汚染防止では、飲料水がいったん器具側に出たあとに配管へ戻らないようにすることが最重要です。そのため、空間による隔離や逆流防止器具の正しい設置が基本になります。
(1) 逆サイホン作用とは、給水管内に生じた負圧により、水受け容器にいったん吐水された水が給水管内に逆流することである。
適切です。逆サイホン作用とは、給水本管や建物内配管の圧力が低下して負圧状態になったときに、いったん洗面器や水槽などの器具側に出た水が吸い戻される現象です。これにより、器具内の汚れた水や雑菌を含む水が飲料水系統へ入り込む危険があります。給水汚染の代表的な原因として頻出ですので、単に「逆流」と覚えるのではなく、「負圧により吸い込まれる逆流」であることまで押さえることが大切です。
(2) クロスコネクションとは、飲料水系統と他の配管系統を配管などで直接接続することである。
適切です。クロスコネクションとは、飲料水配管と、飲料に適さない水を扱う配管系統が直接つながってしまうことをいいます。たとえば、雑用水、工業用水、消火用水などと上水系統が誤って接続されると、圧力変動によって汚染水が飲料水側へ流入するおそれがあります。建築物の衛生管理では、クロスコネクションは原則として禁止されるべき危険な状態です。定義そのものがよく問われるため、確実に理解しておきたいところです。
(3) 洗面器における吐水口空間は、給水栓の吐水口と洗面器のあふれ縁との垂直距離である。
適切です。吐水口空間とは、吐水口の先端と、受水容器のあふれ縁との間に確保する垂直距離のことです。この空間があることで、たとえ洗面器内の水位が上昇しても、吐水口が水没せず、逆サイホン作用による吸い戻しを防ぐことができます。ここで大切なのは、単なる器具の深さではなく、「あふれ縁」を基準にした垂直距離である点です。試験では、底面や通常水位と混同させる形で出題されやすいので注意が必要です。
(4) 大便器の洗浄弁の下流側には、一般に圧力式バキュームブレーカを設置する。
不適切です。圧力式バキュームブレーカは、常時圧力がかかる場所には設置できないため、一般に大便器洗浄弁の下流側には用いません。大便器の洗浄弁まわりでは、用途や器具の条件に応じた逆流防止措置が必要ですが、「下流側に一般に圧力式バキュームブレーカを設置する」と断定している点が誤りです。圧力式バキュームブレーカは構造上、連続して圧力が作用する条件には適さないため、設置位置や使用条件に制約があります。器具名だけで判断するのではなく、「その防止器具がどの圧力条件で使えるか」を理解しておくことが重要です。
(5) 逆サイホン作用の防止対策の基本は、吐水口空間を設けることである。
適切です。逆サイホン作用の防止では、まず吐水口空間を確保することが基本です。これは、最も単純で確実な方法であり、器具内の水と給水口の間を空気で遮断することで、物理的に逆流を防ぎます。逆流防止弁やバキュームブレーカなどの器具を設ける方法もありますが、基本原則としてまず空間による隔離を考えるのが重要です。試験では「基本は何か」を問う表現がよく出ますので、まずは吐水口空間という原則をしっかり押さえておきましょう。
この問題で覚えるポイント
給水設備の汚染防止では、飲料水配管に汚染水を逆流させないことが最重要です。その代表的な危険が逆サイホン作用とクロスコネクションです。逆サイホン作用は、配管内の負圧によって器具側の水が吸い戻される現象であり、クロスコネクションは飲料水系統と他系統を直接接続してしまう状態です。どちらも給水汚染の典型例として頻出です。逆サイホン作用の防止策として最も基本となるのは、吐水口空間を設けることです。吐水口空間は、吐水口とあふれ縁との垂直距離であり、この空間によって器具内の水と給水口を直接接触させないようにします。ここでは「器具の底」ではなく「あふれ縁」が基準になる点が重要です。また、逆流防止器具としてバキュームブレーカが出題されることがありますが、器具には使用条件があります。特に圧力式バキュームブレーカは、常時圧力がかかる場所には適さないという点が重要です。試験では、器具の名称だけでなく、どのような条件で使えるのかまで問われます。定義、原則、設置条件をセットで覚えることが、同テーマの問題への対応力につながります。
ひっかけポイント
この問題のひっかけは、正しい用語の説明が多く並ぶ中に、もっともらしい器具の設置表現を紛れ込ませている点です。逆サイホン作用、クロスコネクション、吐水口空間はいずれも基本用語であり、ここで安心してしまうと、器具の設置条件まで細かく確認せずに読み流してしまいます。特に注意したいのは、「大便器」「洗浄弁」「バキュームブレーカ」という組み合わせが実務的に見えて、一見正しそうに感じられることです。しかし試験では、器具の名前や使用場所だけでなく、圧力条件や設置条件の適否まで含めて判断させることがあります。つまり、「一部はもっともらしいが、肝心の条件が誤っている」文章が典型的な罠です。また、吐水口空間については、あふれ縁を基準にする定義を、器具の縁や底、水面と混同させる出題がよくあります。日常感覚で考えると曖昧になりやすいため、衛生設備では「どことどこの垂直距離か」を正確に覚えることが大切です。この種の問題では、用語の雰囲気で判断せず、定義と条件を一つずつ確認する姿勢が得点につながります。
